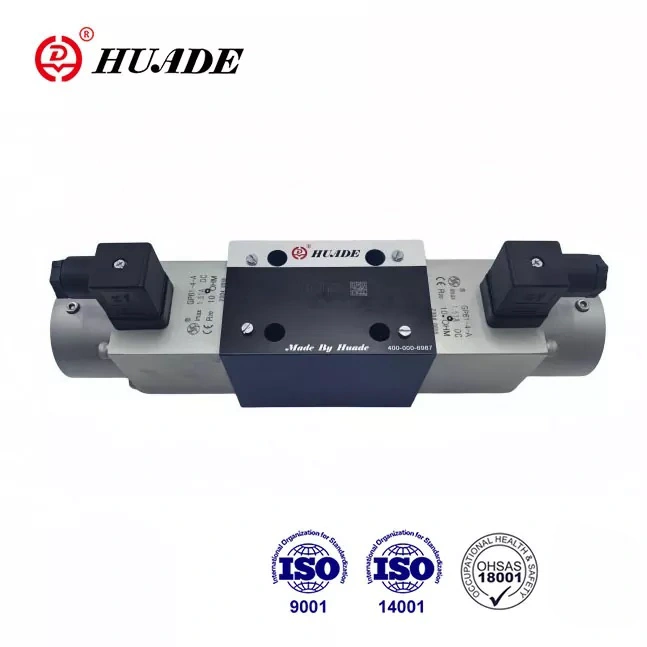

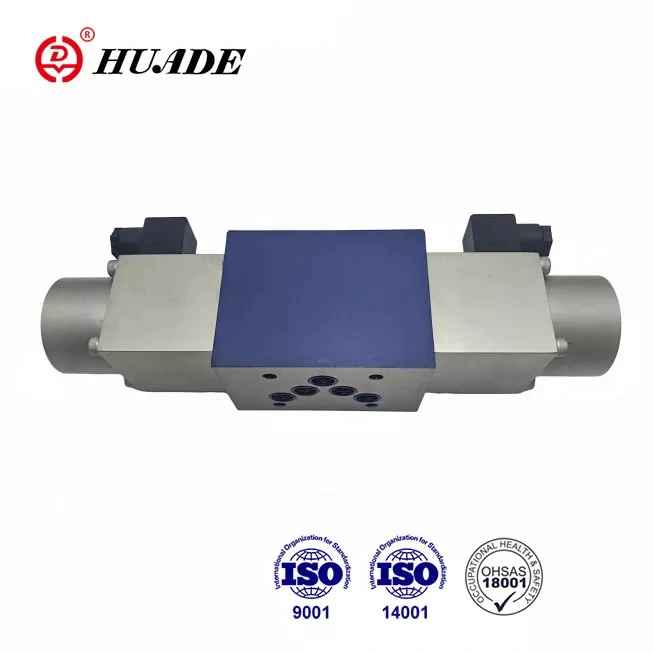

Typ 4WRA-riktningskontrollventiler drivs direkt via proportionella solenoider. De används ofta i olika industriella hydrauliska miljöer som kräver riktning och flödeskontroll. Tack vare två långsiktiga samarbeten kan Huade® proportionella riktningsventiler matcha samma produkter som Rexroth erbjuder i prestanda. Priset på denna produkt är relativt lägre.
|
Hydrauldata |
|||
|
Storlek |
6 |
10 |
|
|
Driftstryck (MPA) |
Port A, B, P |
31.5 |
31.5 |
|
port t |
16 |
16 |
|
|
Flöde (l/min) |
43 |
95 |
|
|
Föroreningsgrad |
≤ 20 (rekommenderar ≤10) |
||
|
Hysteres (%) |
<6 |
<5 |
|
|
Repeterbarhet (%) |
<3 |
<2 |
|
|
Frekvensrespons (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Tryckvätska |
Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) |
||
|
Viskositetsintervall (mm ²/s) |
3,8 till 380 |
||
|
Tryckfluidtemperaturområde (℃) |
-30 till+80 |
||
|
Vikt (kg) |
Ventil med en magnetventil |
1.75 |
5.9 |
|
Ventil med två magnetventil |
2.5 |
7.5 |
|
|
Elektriska data |
|||
|
Storlek |
6 |
10 |
|
|
Spänningstyp |
Direktspänning |
Direktspänning |
|
|
Nominell spänning (V) |
24V |
||
|
Max.Current per magnetventil (a) |
1.5 |
||
|
Magnet |
Kallt värde vid 20 ℃ |
5.4 |
10 |
|
Max.warm värde |
8.1 |
15 |
|
|
Miljötemperatur ℃ |
upp till+50 |
||
|
Spoltemperatur ℃ |
upp till +150 |
||
|
Isolering av ventil till DIN 40 050 |
IP65 |
||
|
Associerad förstärkare (24 V -likriktare av bron typ) |
VT-3013S30 |
VT-3014S30 |
|
Drag:
▶ Direkt manövrerad proportionell ventil för styrning av riktningen och volymflödet för en hydraulvätska
▶ För undermontering
▶ För öppen slingkontroll av både riktning och flöde av en hydraulvätska
▶ Vårcentrerad kontrollspol
▶ Lågtrycksfall över kontrolllanden
▶ Både ventil och elektronisk kontroll från en leverantör
Ansökan:
Typ 4WRA -riktningsventiler används för att styra riktningen och mängden av ett flöde.
Riktningskontrollventiler typ 4WRA består i princip av huset (1), kontrollspolen (3), en eller två returfjädrar (2) och dessutom en eller två proportionella solenoider (5).
Typ 4WRA 6 ...... 10B/..... och 4WRA 10 ...... 10B/..... (3-positionsventil)
Om solenoiderna inte är aktiverade upprätthålls kontrollspolen (3) i neutralt läge med hjälp av returfjädrarna (2). Aktuering av kontrollspolen (3) sker direkt via den proportionella magnetventilen (5). Om till exempel solenoid 'A' är energisk, kommer den att trycka kontrollspolen (3) till höger i proportion till den elektriska signalen. Anslutningar tillverkas sedan från P till B och A till T.
På detta sätt får kontrollspolen (3) att de V-formade spåren öppnas gradvis för flödet. När den proportionella magnetventilen (5) avaktiveras återförs kontrollspolen (3) till mittpositionen med återkomstfjädern (2).
Struktur av proportionell riktningsventil 4WRA
Typ 4WRA ... A ... 10B och 4WRA ... B ... 10B (2-positionsventil)
Funktionen för denna ventil är densamma som för ventil typ 4wra. Men det är 2-position riktningsventil med bara en
proportionell magnetventil
Typ 4WRA antar undermontering, vårcenter och lågtrycksfall över kontrolllanden.
De används ofta i maskin, lätt industri, metallurgi, min, rymdflyg och andra fält.
Struktur av proportionell riktningsventil 4WRA ... A ... och 4WRA ... B ...
Symbol för proportionell riktningsventil 4WRA
