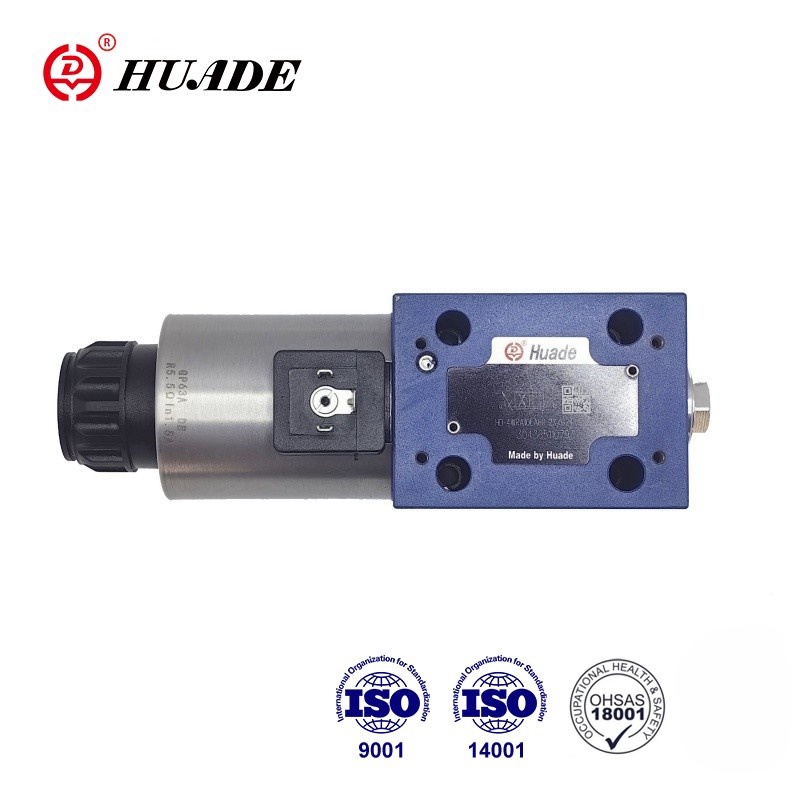

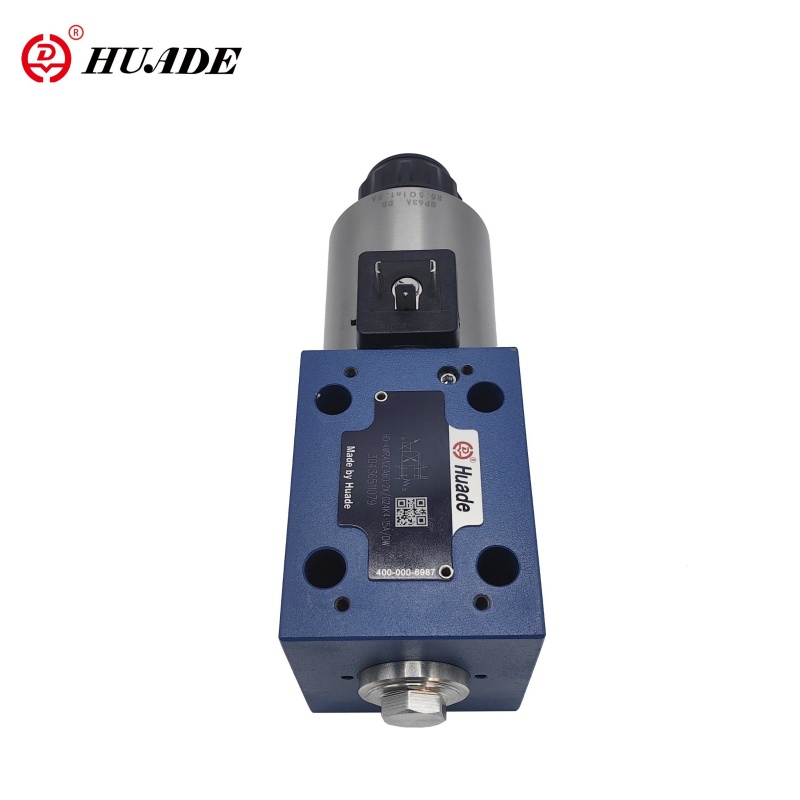

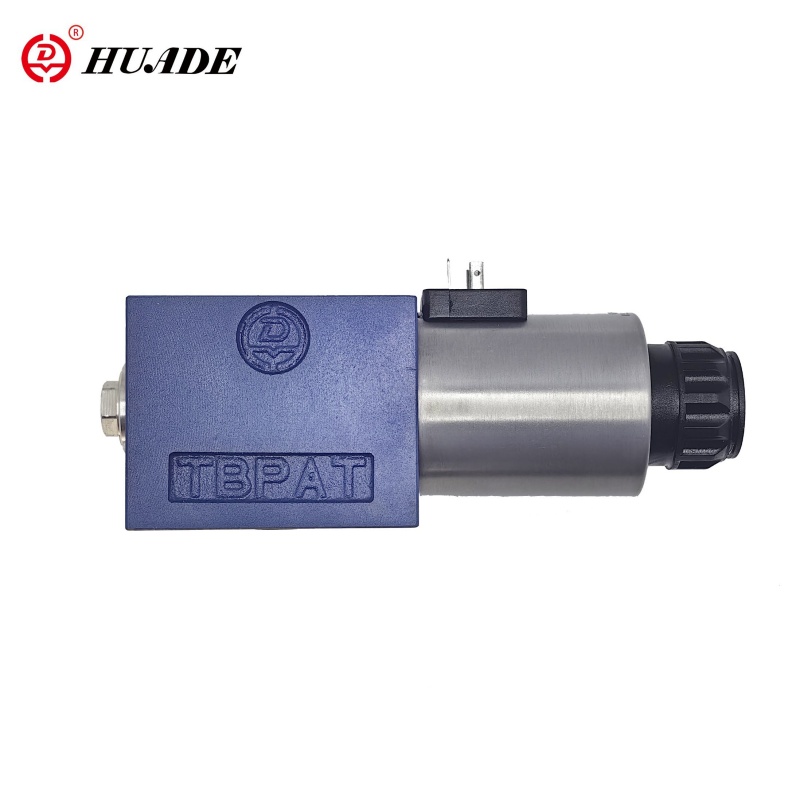

De 4/2- och 4/3-vägs proportionella riktningsventilerna är utformade som direkta drivna komponenter för undermontering. De aktiveras med proportionella solenoider med central tråd och avtagbar spole. Solenoiderna styrs antingen av extern kontrollelektronik (typ WRA) eller av integrerad kontrollelektronik (typ WRAE). Prestandan för 4WRA 10 EA60-2X kan matcha Rexroth på grund av två långvägssamarbete.
| Hydraulisk | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Driftstryck (MPA) | Port A, P, B | 31.5 | 31.5 |
| Portar t | 21 | 21 | |
| Nominellt flöde QV Nom vid △ p = 1MPA | NS6 (L/min) | 7、15 och 26 | |
| NS10 (L/min) | 30 och 60 | ||
| Föroreningsgrad (μm) | ≤20 | ||
| Hysteres (%) | ≤5 | ||
| Reverseringsfel (%) | ≤1 | ||
| Svarskänslighet (%) | ≤0,5 | ||
| Tryckvätska | Mineralolja eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivningstemperaturområde (℃) | -20 till +80 | -20 till +50 | |
| Vikt (kg) | Ns6 | 2 | 2.2 |
| Ns10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Spänningstyp | Likström | ||
| Spänningsstyrd (v) | ± 10 | ||
| Max.Current per magnetventil (a) | 2.5 | ||
| Magnetidspolmotstånd (ω) | Kallt värde vid 20 ℃ | 2 | |
| Max. varmt värde | 3 | ||
| Tull | 100% | ||
| Spoltemperatur (℃) | upp till +150 | ||
| Ventilskydd till DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronik | |||
| kontrollelektronik | HD-VT-VSPA2-1-1X/ | Integrerad i ventilen | |
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 21/22 | 19 | |
| Övre begränsningsvärde v | 35 | ||
| Förstärkares strömförbrukning | Jag max a | 1.8 | |
| Max. kraftimpulsström a | 3 | ||
Drag:
▶ För undermontering
▶ Direkt manövrerad proportionell ventil för att styra riktningen och volymen på ett flöde
▶ Vårcentrerad kontrollspol
▶ Integrerad kontrollelektronik, gränssnitt A1 eller F1 för typ 4WRAE
▶ Aktuering med proportionella solenoider med central tråd och avtagbar spole
▶ Kontrollelektronik för typ 4WRA
Ansökan:
Den 4WRA 10 EA60-2X proportionella riktningsventilen används för att styra flödet och riktningen för hydraulvätska.
De 4WRA 10 EA60-2X proportionella ventilerna består i princip av: bostäder (1) med montering av ytkontrollspolen (2) med kompressionsfjädrar (3), solenoider (4) med central tråd, valfri integrerad ventilelektronik (5).
HD-4WRA (E) .2x/.
Med solenoiderna (4) avaktiveras hålls kontrollspolen (2) i det centrala läget av kompressionsfjädrar (3).
Direkt manövrering av kontrollspolen (2) genom att aktivera en proportionell magnetventil.e.g. Kontroll av magnetventil "B" (4). Kontrollspolen (2) flyttas till vänster i proportion till den elektriska insignalen. Avsnittsform P till A och B till T via öppningsliknande tvärsnitt med progressiva flödesegenskaper. Nedströmning av magnetventilen (4). Kontrollspolen (2) återförs till det centrala läget med kompressionsfjäder (3).
Struktur av proportionell riktningsventil 4WRA -2X
HD-4WRA (E) ... A-2X
I princip motsvarar funktionen för denna ventilversion den för ventilen med 3 spole -positioner. Ventilerna med 2 spolpositioner är emellertid endast utrustade med magnetventil "A". I stället för den 2: a proportionella magnetventilen är en plugg (5) utrustad för NS 6 eller för NS 10 A -täckning (5).
Obs för typ 4WRA 6 ..- 2x/...
Tömning av tanklinjen ska undvikas. Med lämpliga installationsförhållanden ska en baktrycksventil installeras (ryggtryck ca.0,2MPa).
