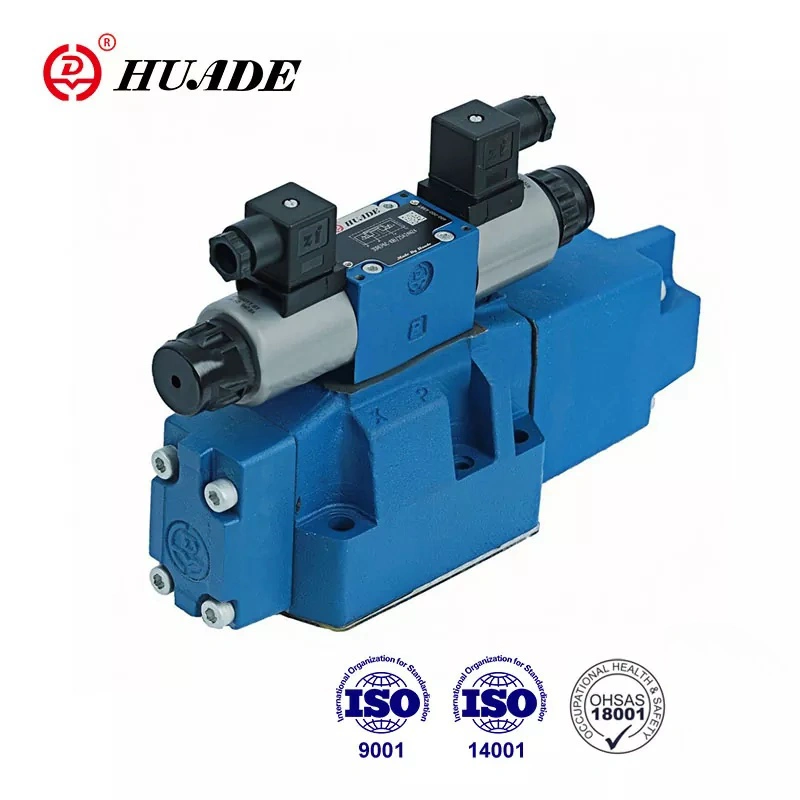

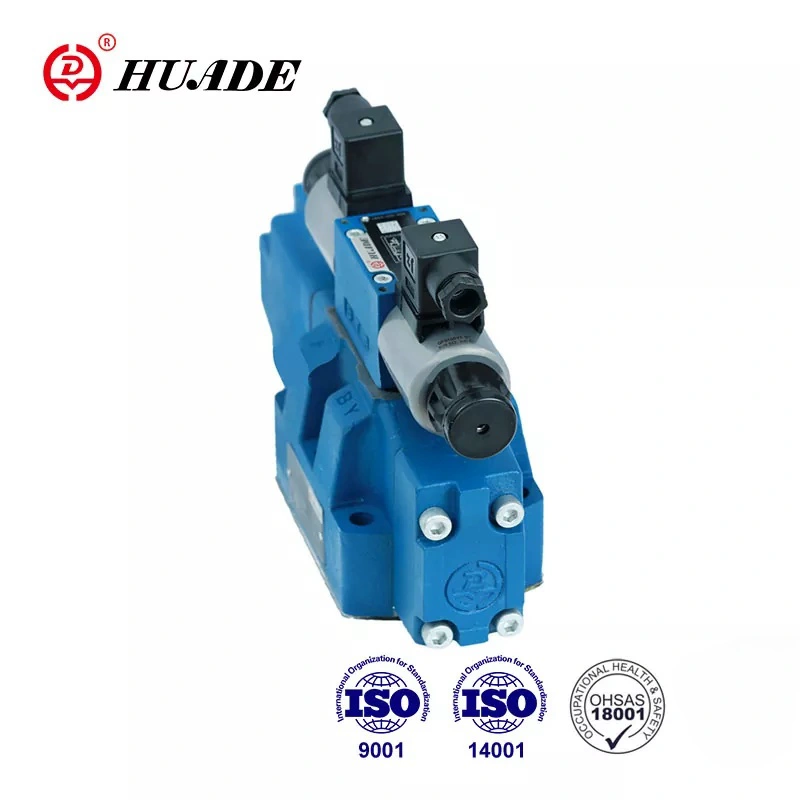

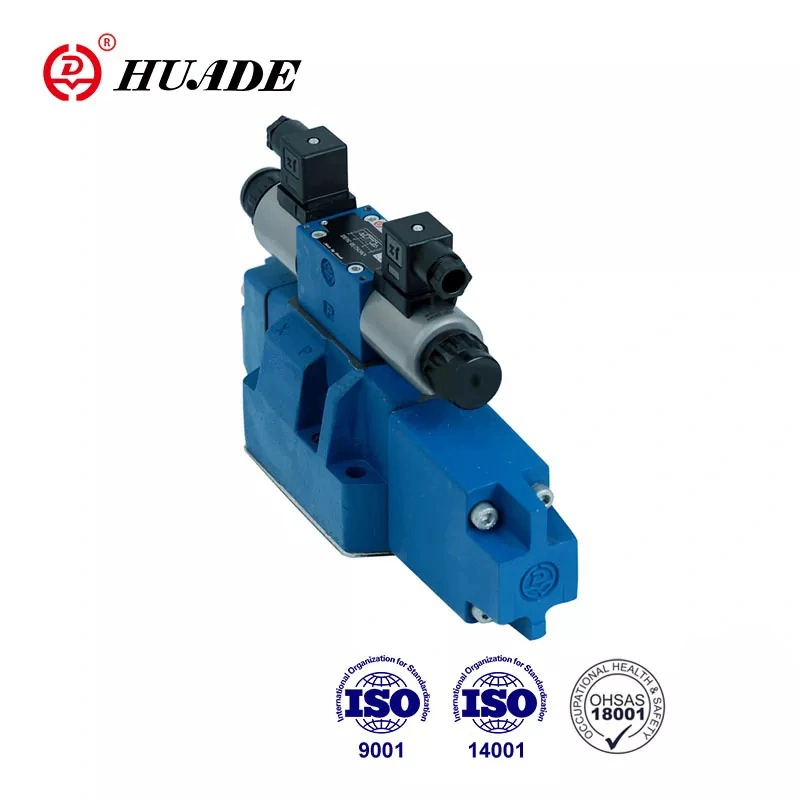

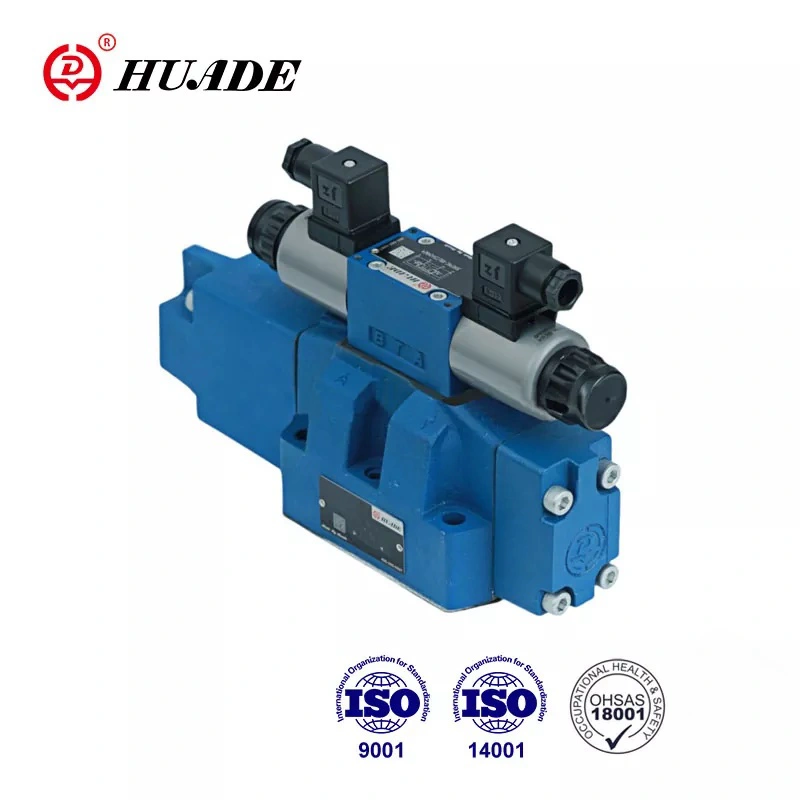

En enda 4WRH -proportionell ventil kan styra både flödes- och flödesriktning, vilket gör systemstrukturen enkel. Ventilkroppen antar gjuten innerkanal, med stark flödeskapacitet och stor flödeshastighet. Huvudventilen antar axiell triangulär kontrollspår, med liten tryckfall och tryckförlust på kontrollskulden. Proportionell ventil av typ 4WRH är lämplig för system med stora flödes- och höga precisionskrav.
|
Hydrauldata |
|||||
|
storlek |
10 |
16 |
25 |
32 |
|
|
Pilotventiltryck (MPA) |
extern pilotoljeförsörjning |
3 till 10 |
|||
|
internt oljeförsörjning |
Upp till 10 (över 10 måste installera ZDR6DP2-30B/75YM) |
||||
|
Huvudventiltryck (MPA) |
31.5 |
35 |
|||
|
Returtryck (MPA) |
Port T (extern pilotoljeavkastning) |
31.5 |
25 |
15 |
|
|
Port T (intern pilotoljeavkastning) |
3 |
||||
|
Port y |
3 |
||||
|
Pilotoljevolym (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotoljeflöde vid port x eller y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flöde genom huvudventilen (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteres (L/min) |
6 |
||||
|
Repeterbarhet (%) |
3 |
||||
|
föroreningsgrad (㎛) |
≤20 |
||||
|
Vätska |
Mineralolja (för NBR -tätning). Fosfatester (för FPM -tätning) |
||||
|
Viskositetsintervall (mm ²/s) |
2,8 till 380 |
||||
|
Vätsketemperaturområde (℃) |
-20 till +70 |
||||
|
Monteringsläge |
frivillig |
||||
|
Vikt (kg) |
ventil med en magnetventil |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med två solenoider |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriska data |
||
|
Typ av leverans |
Likström |
|
|
Nominell ström av magnetventil (a) |
0.8 |
|
|
Spolmotstånd (ω) |
Kall (AT20 ℃) 19,5; Max.Valve, Hot 28.8 |
|
|
Miljötemperatur (℃) |
50 |
|
|
Spoltemperatur (℃) |
150 |
|
|
Arbetscykel |
Kontinuerlig |
|
|
Pilotström (a) |
0.02 |
|
|
Isolering |
IP65 |
|
|
Associerad |
Med 1 ramptid |
VT-3000S30 |
|
Med 5 ramptider |
VT3006S30 |
|
|
Elektrisk anslutning |
Anslutningsanslutning |
|
Drag:
▶ Pilotriktning WRH Proportionell ventil
▶ För undermontering
▶ För kontroll av både riktning och flödeshastighet för en hydraulvätska
▶ Vårcentrerad. Ingen spole drift
▶ Lågtrycksfall över kontrollländerna
▶ Ventil och elektronisk kontroll från en källa
▶ Proportionell magnetventil
▶ Portingmönster till DIN 24 340 Form A, ISO4401 och CETOP-RP121H
Ansökan:
Proportionell ventil av typ 4 WRH används allmänt inom olika branscher som maskinverktyg, metallurgi, lätt industri, gruvdrift, teknik, etc.
The type 4WRH valves are pilot operated proportional directional valves for external operation via pressure control valves.The function and principle is the same as that for valve type 4WRZ.The inter-connecting plate (12) connects the pilot connection A with connection T(Y) and pilot connection B with P(X).The pilot pressure at the main valve must be from 0.4 MPa to 2.5 MPa.so flow is either from P to A and B to T or P to B och A till T.
Struktur av proportionella riktningsventiler 4wrh
Pilotventil
Pilotventilen är en proportionell magnetventil som drivs med 3-vägs tryckreducerande ventil (typ 3DREP6). TROTTLE INSERT är installerade i Port A och B, ytterligare detaljer Se texten till 3DREP6
Struktur av pilotventil typ 3Rep6
Symbol för proportionell riktningsventil 4wrh
