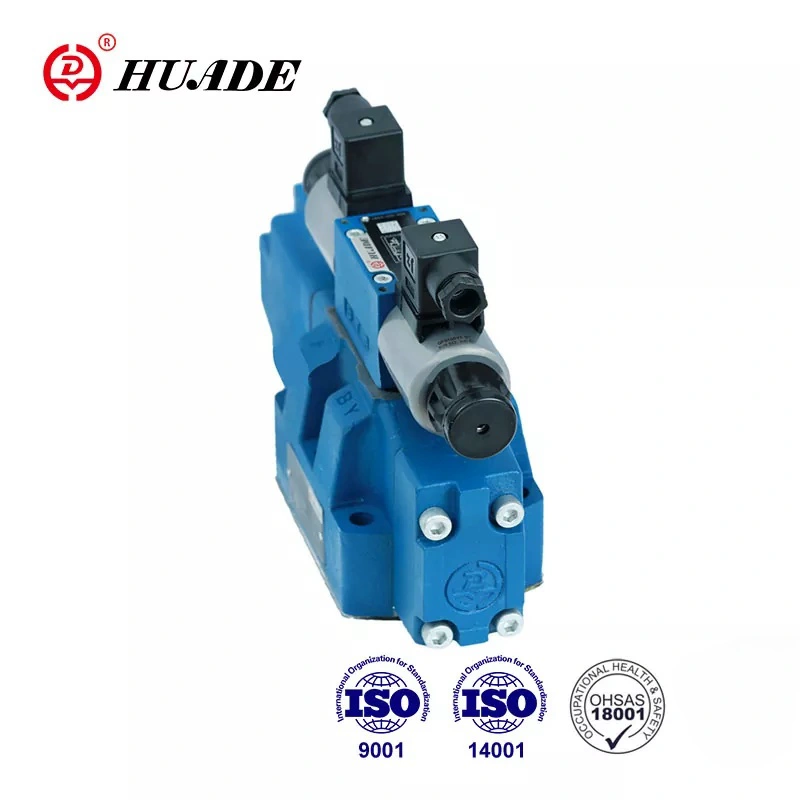

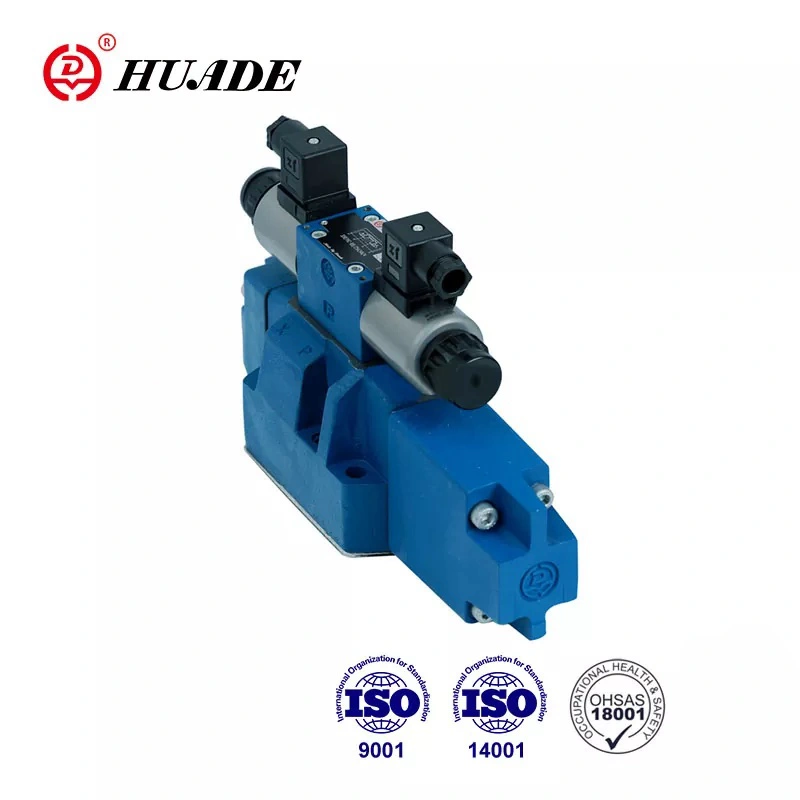

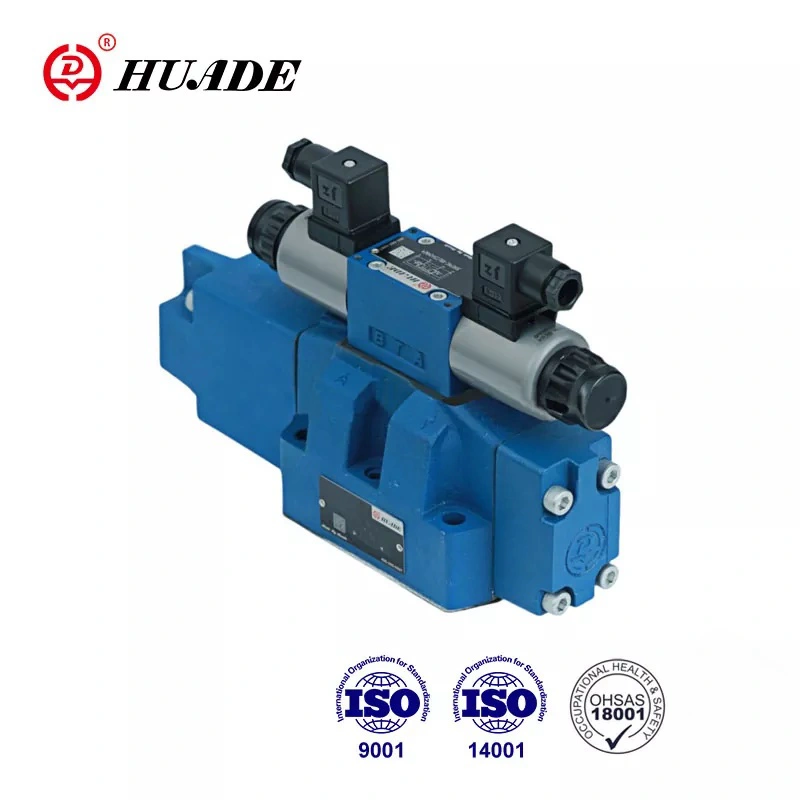

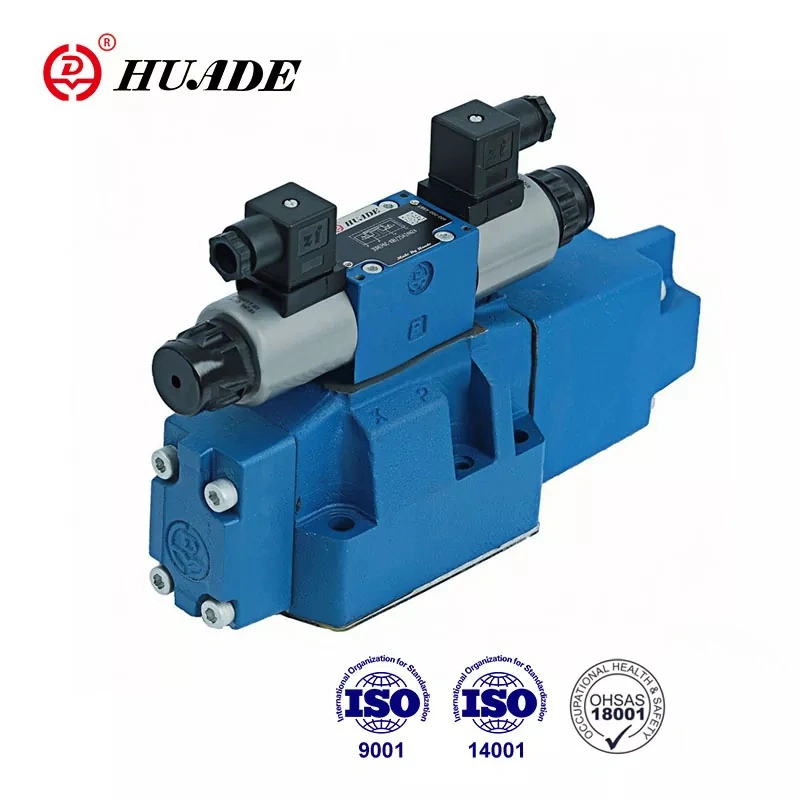

Den proportionella riktningsventilen 4WRZ använder plattanslutning, som har samma anslutningsstorlek som den vanliga växelventilen med samma diameter. Det är lätt att installera och felsöka. Huvudventilen på Huade® 4WRZ proportionell ventil är fjädercentrerad. Huvudventilens kärna har ingen drift, hög repeterbarhet och god tillförlitlighet. Ventilen är CE-certifierad.
|
Hydrauliska data |
|||||
|
storlek |
10 |
16 |
25 |
32 |
|
|
pilotventiltryck (MPa) |
extern pilotoljeförsörjning |
3 till 10 |
|||
|
intern pilotoljeförsörjning |
Upp till 10 (över 10 måste installera ZDR6DP2-30B/75YM) |
||||
|
Huvudventiltryck (MPa) |
31.5 |
35 |
|||
|
Returtryck (MPa) |
port T (extern pilotoljeretur) |
31.5 |
25 |
15 |
|
|
port T (intern pilotoljeretur) |
3 |
||||
|
Y port |
3 |
||||
|
Pilotoljevolym (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotoljeflöde vid port X eller Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flöde genom huvudventilen (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteres (L/min) |
6 |
||||
|
Repeterbarhet (%) |
3 |
||||
|
grad av kontaminering(㎛) |
≤20 |
||||
|
Vätska |
Mineralolja (för NBR-tätning). Fosfatester (för FPM-tätning) |
||||
|
Viskositetsområde (mm²/s) |
2,8 till 380 |
||||
|
Vätsketemperaturintervall (℃) |
-20 till +70 |
||||
|
Monteringsläge |
frivillig |
||||
|
Vikt (kg) |
ventil med en solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med två solenoider |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriska data |
||
|
Typ av leverans |
DC |
|
|
Nominell ström för solenoiden (A) |
0.8 |
|
|
Spolemotstånd (Ω) |
kall (vid 20 ℃) 19,5; max.ventil, varm 28,8 |
|
|
Omgivningstemperatur (℃) |
50 |
|
|
Spoletemperatur (℃) |
150 |
|
|
Arbetscykel |
Kontinuerlig |
|
|
Pilotström (A) |
0.02 |
|
|
Isolering |
IP65 |
|
|
Associerad |
Med 1 ramptid |
VT-3000S30 |
|
Med 5 ramptider |
VT3006S30 |
|
|
Elektrisk anslutning |
Stickanslutning |
|
Drag:
▶ Pilot WRZ proportionalventil
▶ För montering av underplåt
▶ För styrning av både riktning och flöde hos en hydraulvätska
▶ Fjädercentrerad .ingen spolavdrift
▶ Lågt tryckfall över kontrollområden
▶ Ventil och elektronisk styrning från en källa
▶ Proportionell solenoiddrift
▶ Porteringsmönster till DIN 24 340 blankett A, ISO4401 och CETOP-RP121H
Ansökan:
Typ 4WRZ proportionell riktningsventil används ofta i olika industrier som verktygsmaskiner, metallurgi, lätt industri, gruvdrift, ingenjörsindustri, etc.
Ventiltyperna 4WRZ... är 4-vägsventiler som manövreras med hjälp av proportionella solenoider. De styr hydraulvätskans riktning och flödeshastighet.
De består i princip av pilotventilen (3), huvudventilen (7) med huvudspolen (8) och centreringsfjädern (9).
Om solenoid 'B' är aktiverad, flyttas pilotspolen (4) åt höger. Pilotoljan matas sedan antingen internt från port P eller "externt" från port X via pilotventilen (3) in i tryckkammaren (10) ) och flyttar huvudspolen (8) en sträcka som är proportionell mot styrkan på den elektriska strömmen. Strypspåren i huvudspolen öppnar sig progressivt med ökande ström, vilket kontrollerar flödet av hydraulvätska till manöverdonsportarna.
När den elektriska signalen stängs av återgår både pilotspolen (4) och huvudspolen (8) till neutralläge oberoende av styrtrycksförsörjningen. En nödhandsoperatör tillåter förflyttning av pilotspolens läge utan att aktivera solenoiderna
Struktur för proportionell riktningsventil 4WRZ
Pilotventil
Pilotventilen är en proportionell solenoidmanövrerad 3-vägs tryckreduceringsventil (typ 3DREP6). Gasinsatsen är installerad i port A och B, ytterligare detaljer se texten i 3DREP6
Struktur för pilotventil typ 3DREP6
Symbol för proportionell riktningsventil 4WRZ
