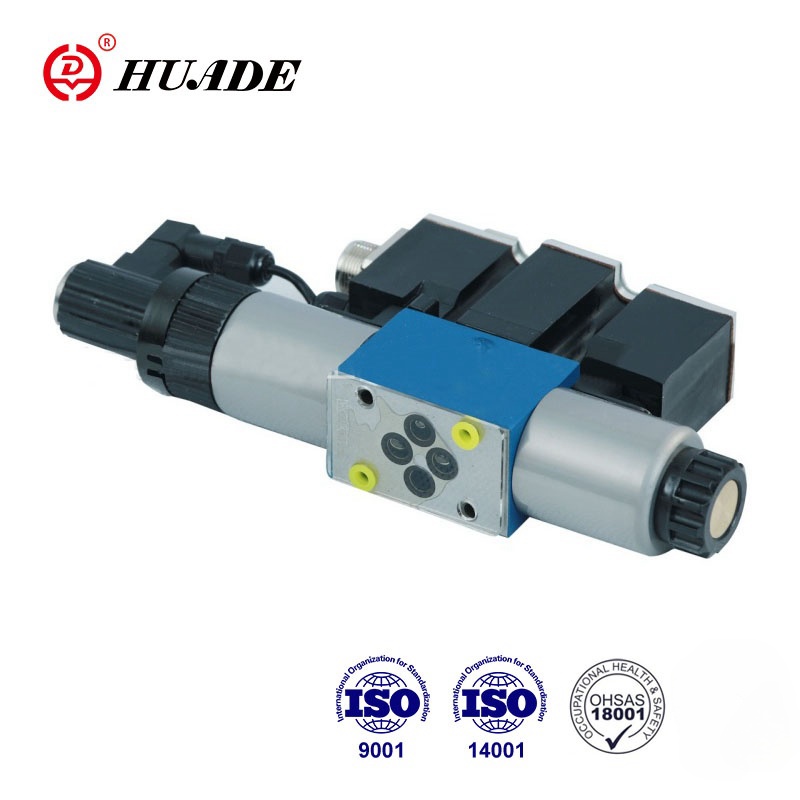

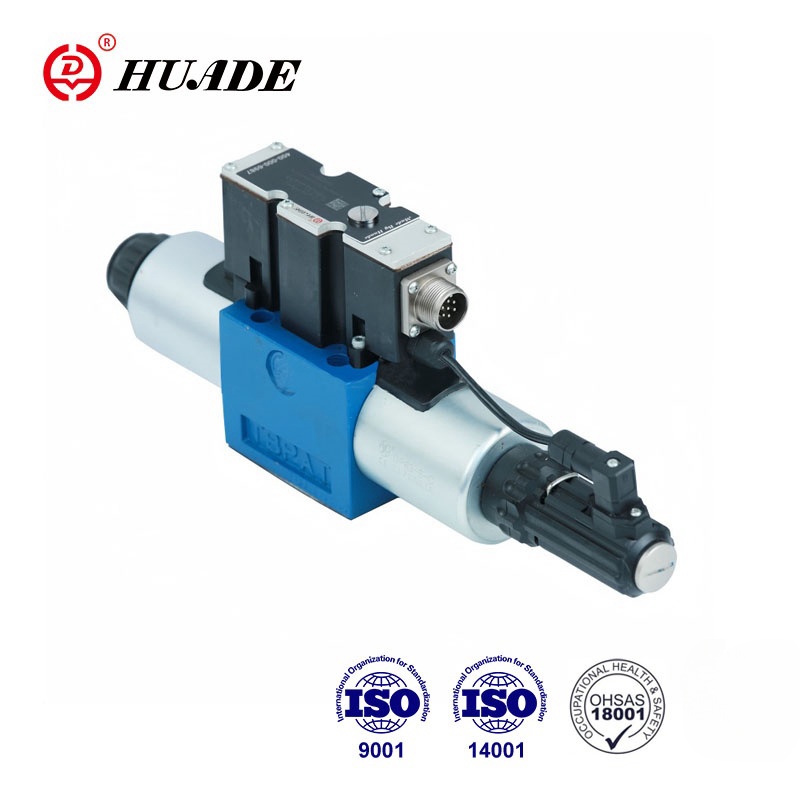

Denna proportionella ventil 4WRE-2X är en proportionell riktningsventil med en direktverkande proportionell magnetventil, som används för att kontrollera flödeshastigheten och flödesriktningen för den hydrauliska oljan. Det har egenskaperna av vackert utseende. Det är lätt att använda proportionell ventil 4wre-2x. Användare behöver bara använda en sju-kärnkraft för att använda den och samtidigt lösa matchningen av elektro-hydraulik, vilket bidrar till tillämpningen av busskontrollteknologi.
| Hydraulisk | |||
| Storlek | 6 | 10 | |
| Driftstryck | Portar a 、 p 、 b | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nominellt flöde QVNOM vid △ p = 1MPA (L/min) | 8、16、32 | 25、50、75 | |
| Max. tillåtet flöde (L/min) | 80 | 180 | |
| Föroreningsgrad (μM) | ≤20 (rekommenderar 10) | ||
| Hysteres (%) | ≤0.1 | ||
| Reverseringsspänn (%) | ≤0,05 | ||
| Svarskänslighet (%) | ≤0,05 | ||
| Tryckvätska | Mineraloljor, fosfatester | ||
| Viskositetsintervall mm2/s | 20 till 380 | ||
| Omgivningstemperaturområde (℃) | 4wre | -20 till +70 | |
| Varaktig | -20 till +50 | ||
| Vikt (kg) | 4wre | 2.2 | 6.3 |
| Varaktig | 2.4 | 6.5 | |
| Elektrisk (integrerad elektronik) | |||
| Storlek | 6 | 10 | |
| Typ av leverans | Likström | Likström | |
| Nominell spänning (V) | 24 | ||
| Nominell ström av magnetventil (a) | 2.5 | ||
| Magnetidspolmotstånd (ω) | Spolmotstånd vid 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tull | 100% | ||
| Max.coil temperatur (℃) | till 150 | ||
| Isolering till DIN40050 | IP65 | ||
| Tekniska data om tillhörande förstärkare | |||
| Tillhörande förstärkare | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| Varaktig | HD-VT-4Wree6-2x | HD-VT-4Wree10-2x | |
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 19.4 | ||
| Övre begränsningsvärde v | 35 | ||
| Förstärkarkraft | IMAX A | <2 | |
| Impulsström a | 3 | ||
Drag:
▶ Direkt kontrollerad proportionell riktningsventil för kontroll av riktningen och storleken på ett flöde
▶ För undermontering
▶ Elektrisk positionåterkoppling
▶ Vårcentrerad kontrollspol
▶ Typ 4 vars, integrerad ventilelektronik med gränssnitt A1 eller F1
▶ Aktuering är av proportionella solenoider med central tråd och avtagbar spole
▶ Ventil och elektronisk kontroll från en källa
Ansökan:
Proportionell riktningsventil 4WRE-2X används i stor utsträckning inom olika områden som maskinverktyg, lätt industri, metallurgi, gruvdrift, flyg- och rymd, etc.
De 4/2 och 4/3 proportionella riktningsventilerna är direkt kontrollerade komponenter i underplattans monteringsdesign.
De drivs av proportionella solenoider med central tråd och avtagbar spole. Solenoiderna styrs valfritt av antingen extern kontrollelektronik (typ WRE) eller av integrerad kontrollelektronik (typ Wree).
Funktionell beskrivning:
Med solenoiderna (5 och 6), avaktiverat, hålls kontrollspolen (2) i det centrala läget av kompressionsfjädrarna (3 och 4)
Direkt drift av kontrollspolen (2) genom att aktivera en av de proportionella solenoiderna, t.ex. Kontroll av magnetventil "B" (6)
→ Rörelse av kontrollspolen (2) till vänster i proportion till den elektriska insignalen
→ Anslutning från P till A och B till T via öppning som tvärsnitt med progressiva flödesegenskaper
Nedströmning av magnetventil (6)
→ Kontrollspolen (2) återförs till det centrala läget via kompressionsfjädern (3)
HD-4WRE ... A-2X
I det avaktiverade tillståndet hålls spolen (2) i en mekanisk mittposition av magnetventilen. Detta, för spolsymbolen "V", relaterar inte till den hydrauliska centrumpositionen! När den elektriska ventilen stängd slingstyrkrets är stängd är spolen placerad i det hydrauliska mittläget.
Design:
Ventilen består i princip av:
• bostäder (1) med Mountinq -ansiktet
• Kontrollspolen (2) med kompressionsfjädrar (3 och 4)
• Solenoider (5 och 6) med central tråd
• Positionsgivare (7)
• Valfri integrerad kontrollelektronik (8)
• Den mekaniska nollpunktsjusteringen (9) är tillgänglig via PG 13.5 och den elektriska nollpunkten är tillgänglig via PG 7 (10) (Type 4Wree)
Symbol för proportionell riktningsventil 4wre-2x
