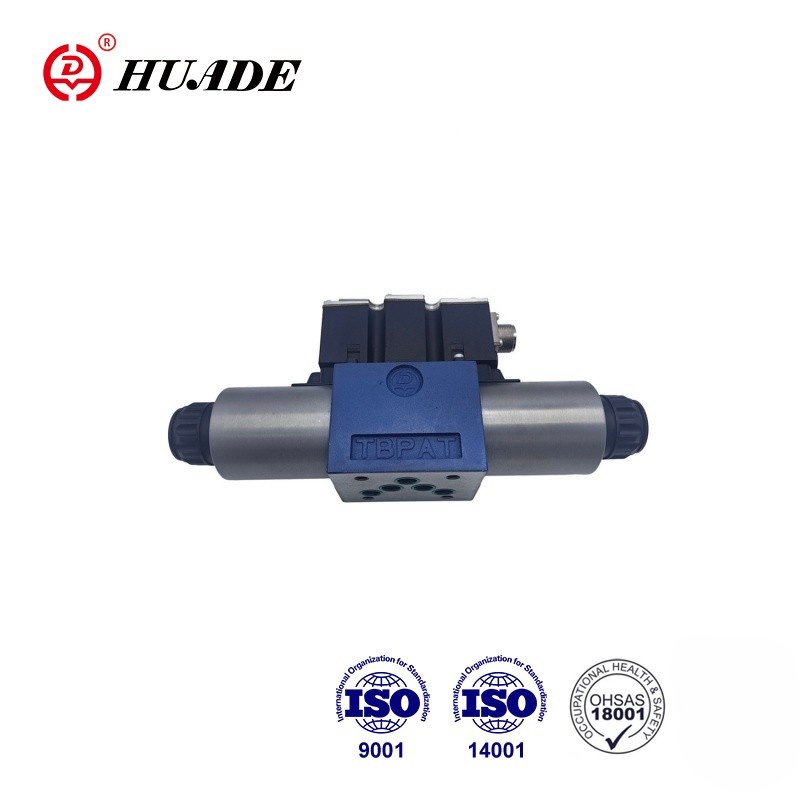

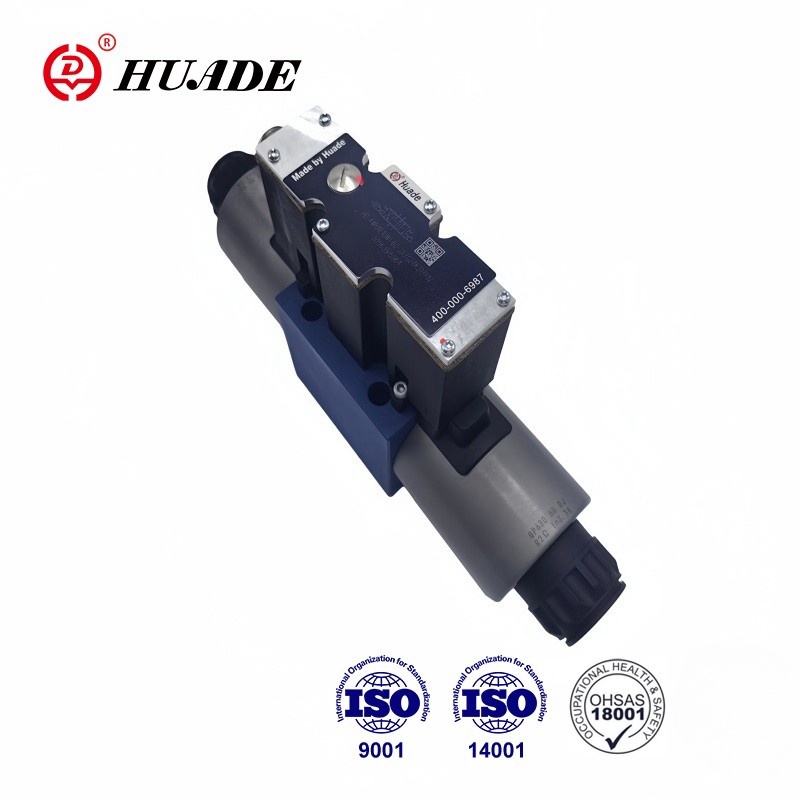

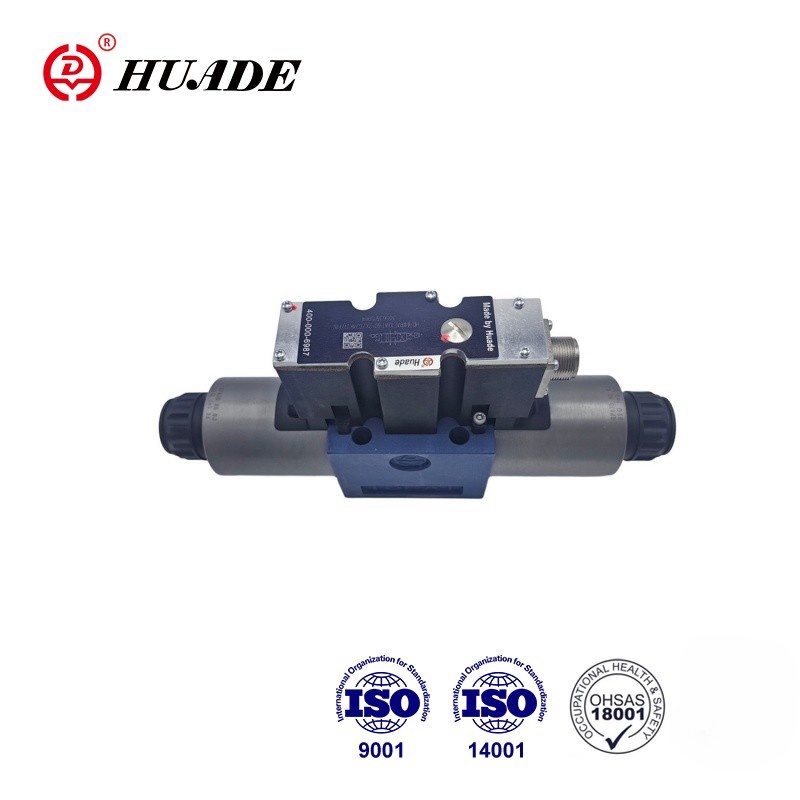

4WRAE 10 W1-60-2X Proportionell riktningsventil är en direktstyrd 4/2- och 4/3-vägs proportionella riktningsventiler. Denna ventil är plattmonterad. 4WRAE 10 W1-60-2X har en valfri inbyggd förstärkare och ingångsalternativ för A1 eller F1. Prestandan är kompatibel med första linjen stora varumärken och är ett bra prisvärt alternativ. Serien med proportionella ventiler används allmänt i den marina industrin.
| Hydraulisk | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Driftstryck (MPA) | Port A, P, B | 31.5 | 31.5 |
| Portar t | 21 | 21 | |
| Nominellt flöde QV Nom vid △ p = 1MPA | NS6 (L/min) | 7、15 och 26 | |
| NS10 (L/min) | 30 och 60 | ||
| Föroreningsgrad (μm) | ≤20 | ||
| Hysteres (%) | ≤5 | ||
| Reverseringsfel (%) | ≤1 | ||
| Svarskänslighet (%) | ≤0,5 | ||
| Tryckvätska | Mineralolja eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivningstemperaturområde (℃) | -20 till +80 | -20 till +50 | |
| Vikt (kg) | Ns6 | 2 | 2.2 |
| Ns10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltyp | Hd-wra | HD-wrae | |
| Spänningstyp | Likström | ||
| Spänningsstyrd (v) | ± 10 | ||
| Max.Current per magnetventil (a) | 2.5 | ||
| Magnetidspolmotstånd (ω) | Kallt värde vid 20 ℃ | 2 | |
| Max. varmt värde | 3 | ||
| Tull | 100% | ||
| Spoltemperatur (℃) | upp till +150 | ||
| Ventilskydd till DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronik | |||
| kontrollelektronik | HD-VT-VSPA2-1-1X/ | Integrerad i ventilen | |
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 21/22 | 19 | |
| Övre begränsningsvärde v | 35 | ||
| Förstärkares strömförbrukning | Jag max a | 1.8 | |
| Max. kraftimpulsström a | 3 | ||
Drag:
▶ För undermontering
▶ Direkt manövrerad proportionell ventil för att styra riktningen och volymen på ett flöde
▶ Vårcentrerad kontrollspol
▶ Integrerad kontrollelektronik, gränssnitt A1 eller F1 för typ 4WRAE
▶ Aktuering med proportionella solenoider med central tråd och avtagbar spole
▶ Kontrollelektronik för typ 4WRA
Ansökan:
De 4/2- och 4/3-vägs proportionella riktningsventilerna 4WRAE 10 W1-60-2X är utformade som direkta drivna komponenter för undermontering av underplattor. Den 4WRA 6 W30-2X proportionella riktningsventilen används för att styra flödet och riktningen för hydraulvätska.
4WRAE 10 W1-60-2X proportionella ventiler består i princip av: bostäder (1) med monteringsytkontrollspolen (2) med kompressionsfjädrar (3), solenoider (4) med central tråd, valfri integrerad ventilelektronik (5).
HD-4WRA (E) ... 2x/...
Med solenoiderna (4) avaktiveras hålls kontrollspolen (2) i det centrala läget av kompressionsfjädrar (3).
Direkt manövrering av kontrollspolen (2) genom att aktivera en proportionell magnetventil.e.g. Kontroll av magnetventil "B" (4). Kontrollspolen (2) flyttas till vänster i proportion till den elektriska insignalen. Avsnittsform P till A och B till T via öppningsliknande tvärsnitt med progressiva flödesegenskaper. Nedströmning av magnetventilen (4). Kontrollspolen (2) återförs till det centrala läget med kompressionsfjäder (3).
Struktur av proportionell riktningsventil 4WRA -2X
HD-4WRA (E) ... A-2X
I princip motsvarar funktionen för denna ventilversion den för ventilen med 3 spole -positioner. Ventilerna med 2 spolpositioner är emellertid endast utrustade med magnetventil "A". I stället för den 2: a proportionella magnetventilen är en plugg (5) utrustad för NS 6 eller för NS 10 A -täckning (5).
Obs för typ 4WRA 6 ..- 2x/...
Tömning av tanklinjen ska undvikas. Med lämpliga installationsförhållanden ska en baktrycksventil installeras (ryggtryck ca.0,2MPa).
