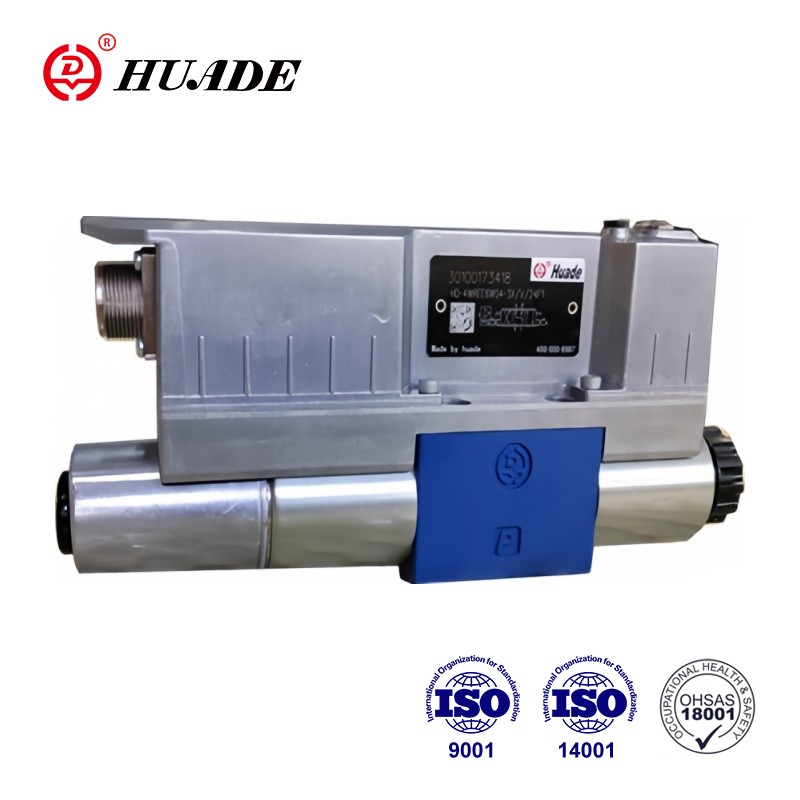

Typ 4Wree6-3x-ventilen är en direktstyrd proportionell riktningsventil med återkoppling av elektrisk position och integrerad elektronik (OBE). 4Wree6-3x-typproportionella ventiler har passerat CE-certifiering. Maximalt driftstryck är upp till 350 bar. Det är en av Huade Hydraulics ledande produkter. Denna 4Wree6-3x-ventil har stabil prestanda och relativt billigt pris.
| Allmän | ||
| Vikt | ▶ Ventil med två solenoider (kg) | 2.6 |
| ▶ Ventil med en magnetventil (kg) | 2.1 | |
| Installationsposition | alla, helst horisontella | |
| Omgivningstemperaturområde (℃) | -20 ... +60 | |
| Lagringstemperaturområde med UV -skydd (℃) | +5 ... +40 | |
| Transporttemperatur (℃) | –30 ... +80 | |
| Maximal lagringstid (år) | 1 | |
| Sine Test enligt Din EN 60068-2-6 | 10 ... 2000 Hz / maximalt 10 g / 10 cykler / 3 axlar | |
| Bulltestning till DIN i 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g topp / 30 min. / 3 axlar | |
| Transportchock enligt Din EN 60068-27 | 15 g / 11 ms / 3 chocker / 3 axlar | |
| Chock enligt Din EN 60068-27 | 15 g / 11 ms / 1000 chocker / 3 axlar | |
| Maximal relativ fuktighet (ingen kondens) % | 95 | |
| Maximal magnetventemperatur (℃) | 150 (individuell operation) | |
| MTTFD -värde enligt EN ISO 13849 (år) | 150 | |
| Överensstämmelse | ▶ CE Enligt EMC-direktivet 2014/30/EU, testat enligt EN 61000-6-2 och EN 61000-6-3 ▶ ROHS-direktiv 2015/65/EU ▶ nå förordning (EC) nr. 1907/2006 | |
| Miljökompatibilitet | ▶ Klimat | Miljörevision enligt EN 60068-2 |
| hydraulisk | ||
| Maximalt driftstryck | ▶ Port A, B, P Bar | 350 |
| ▶ Port T Bar | 210 | |
| Maximalt flöde (rekommenderas) (l/min) | 80 | |
| Betygsatt flöde (∆P = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Hydraulvätska | Se tabellen 15 | |
| Hydraulisk vätsketemperaturområde (℃) | Tillåtlig | –20… +70 |
| Rekommenderas | –40 ... +50 | |
| Viskositetsintervall (MM2/s) | ▶ Tillåtet ℃ | 20 ... 380 |
| Rekommenderas | 30 ... 46 | |
| Maximal tillåtlig grad av förorening av hydraulvätska, renlighetsklass enligt ISO 4406 (c) | klass 20/18/15 | |
| Hydraulvätska | Klassificering | Lämpliga tätningsmaterial | Standarder | |
| Mineraloljor | HL, HLO, HLD, HVLP, HVLPD | Nbr, fkm | Från 51524 | |
| Biologiskt nedbrytbar | ▶ Olöslig i vatten | Hetg | Fkm | ISO 15380 |
| Låt | Fkm | |||
| ▶ Löslig i vatten | Hepg | Fkm | ISO 15380 | |
| Flambeständig | ▶ Vattenfri | HFDU (Glycol Base) | Fkm | ISO 12922 |
| HFDU (Ester Base) | Fkm | |||
| Hfdr | Fkm | |||
| ▶ Innehåller vatten | HFC (FUCHS: Hydrothm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | Nbr | ISO 12922 | |
Drag:
▶ 4/2 eller 4/3-vägsversion
▶ För undermontering
▶ Portningsmönster enligt ISO 4401-03-02-0-05
▶ Kontroll av flödesriktning och storlek
▶ Användning med hjälp av proportionella solenoider med central tråd
▶ Vårcentrerad kontrollspol
▶ Integrerad kontrollelektronik (OBE) med spänning eller ströminmatning ("A1" och/eller "F1")
Uppsättning
Ventilen består i princip av:
▷ Hus (1) med anslutningsytan
▷ Kontrollspolen (2) med kompressionsfjädrar (3 och 4) och fjäderplattan (5 och 6)
▷ Solenoider (7 och 8) med central tråd
▷ Positionsgivare (9)
▷ Integrerad elektronik (13)
▷ Elektrisk nollpunktsjustering (12) tillgänglig via gummipluggen
Fungera:
▷ Med de-Energized Solenoids (7 och 8), centralläge för kontrollspolen (2) med kompressionsfjädrar (3 och 4) mellan fjäderplattorna (5 och 6).
▷ Direkt drift av kontrollspolen (2) genom att kontrollera en proportionell magnetventil, t.ex. Solenoid "B" (8)
-Displacering av kontrollspolen (2) till vänster proportionell mot den elektriska insignalen
-Detta öppnar anslutningen från P till A och B till T via tvärsnitt av öppningstyp med progressivt flödeskarakteristik
I det avaktiverade tillståndet hålls kontrollspolen (2) i ett mekaniskt centralt läge av magnetorns returfjädrar. Med kontrollspolsymbolen "V" motsvarar denna position inte den hydrauliska centrala positionen! När den elektriska ventilkontrollslingan är stängd är kontrollspolen placerad i det hydrauliska centrala läget.
Ventil med 2 spolpositioner (version "4Wree ... A ...")
Funktionen för denna ventilversion motsvarar i princip ventilen med tre spollägen. De två spolpositionsventilerna är emellertid endast utrustade med magnetventil "A" (7). I stället för den 2: a proportionella magnetventilen finns det en plug -skruv (10).
Tryckkompensationselement i OBE "-967".
För att förhindra kondensatbildning i huset för den integrerade elektroniken (OBE) kan ett elektronikskyddsmembran (11) användas.
Rekommenderas för användning utanför branschstandardförhållandena med hög luftfuktighet och betydande cykliska temperaturförändringar (t.ex. utomhus).
Symbol för proportionell riktningsventil 4Wree-3X
