Bosch Rexroth 4WE 6 D riktningsventil representerar en grundläggande komponent i moderna hydraulsystem. Denna ventil fungerar som en elektriskt styrd riktningsomkopplare som talar om för hydraulvätskan vart den ska gå och när den ska flyttas. Som en standardventil i NG6-storlek passar den in i system runt om i världen tack vare internationella standarder som gör att olika märken samarbetar. Ingenjörer som behöver jämföra leverantörer, kontrollera priser eller förstå tekniska detaljer kommer att upptäcka att denna ventil erbjuder både tillförlitlighet och flexibilitet för applikationer med medelhögt till högt tryck.
Förstå den grundläggande funktionen och designen
4WE 6 D-ventilen styr hydraulvätskan genom att växla den mellan fyra huvudportar märkta P, A, B och T. Port P ansluts till pumpen, portar A och B ansluts till ställdon som cylindrar och port T återför vätska till tanken. Ventilen fungerar som en elektrisk strömbrytare men för hydraulolja istället för el. När du slår på den flyter vätska åt ena hållet. När du stänger av den stannar flödet antingen eller vänder beroende på ventilens design.
Inuti ventilen sitter en metallspole som glider fram och tillbaka inuti en exakt bearbetad borrning. En elektromagnet som kallas en solenoid trycker på den här spolen när elektricitet strömmar genom dess spole. 4WE 6 D använder vad ingenjörer kallar en "våt armatur"-design, vilket innebär att solenoidkolven sitter direkt i hydrauloljan. Detta kan låta konstigt, men det gör faktiskt att ventilen håller längre eftersom det inte finns några gummitätningar som slits ut runt de rörliga delarna. Oljan hjälper också till att kyla solenoiden och minskar buller under drift.
När solenoiden stängs av trycker en returfjäder tillbaka spolen till sitt startläge. Denna fjäderreturdesign ger en säkerhetsfunktion eftersom ventilen automatiskt återgår till ett känt läge om strömavbrott. Kraften från fjädern måste övervinna både friktionen hos de rörliga delarna och eventuellt tryck i returledningen, vilket blir viktigt senare när vi diskuterar systemdesigngränser.
Ventilhuset följer internationella monteringsstandarder inklusive ISO 4401-03, CETOP 3 och DIN 24340 Form A. Dessa standarder definierar den exakta platsen för monteringshål och portanslutningar. Denna standardisering innebär att Rexroth 4WE 6 D fysiskt kan ersätta liknande ventiler från Parker, Eaton eller andra tillverkare utan att göra om monteringsplattan. För inköpschefer skapar denna utbytbarhet flexibilitet i leveranskedjan eftersom flera leverantörer kan tillhandahålla kompatibla delar under brister eller prisförhandlingar.
Tryckklasser och flödeskapacitet
Rexroth 4WE 6 D riktningsventilen klarar allvarliga arbetstryck. Huvudportarna P, A och B kan arbeta vid tryck upp till 350 bar, även om de flesta tekniska dokument anger standardmaximum vid 315 bar. För att sätta detta i perspektiv, är 315 bar lika med cirka 4 570 pund per kvadrattum, vilket ungefär motsvarar vikten av en liten bil som trycker på ett område lika stort som ett frimärke.
Flödeskapaciteten beror på om du väljer en DC- eller AC-solenoid. DC-versioner kan hantera upp till 80 liter per minut, medan AC-versioner vanligtvis maxar vid 60 liter per minut. Skillnaden kommer från elektromagnetens design och hur snabbt den kan flytta spolen. Som referens kan 80 liter per minut fylla ett badkar på cirka två minuter.
Det finns dock en kritisk tryckgräns som överraskar många designers. T-porten, som returnerar olja till tanken, får inte överstiga 160 bars tryck. Denna begränsning existerar eftersom returfjädern och solenoidkraften på ett tillförlitligt sätt måste övervinna trycket som trycks tillbaka från returledningen. Om returledningstrycket blir för högt kan spolen vibrera, misslyckas med att växla ordentligt eller till och med röra sig när den borde stå still. System som delar returgrenrör mellan flera ventiler eller använder långa returledningar med begränsningar kräver noggrann beräkning för att säkerställa att T-porttrycket håller sig inom gränserna.
Förhållandet mellan tryckfall och flöde följer ett förutsägbart mönster. Vid ett maximalt flöde på 80 liter per minut skapar ventilen typiskt cirka 2,5 bar tryckförlust. Denna energi omvandlas till värme, som hydrauloljan måste föra bort. Att arbeta konsekvent över nominellt flöde eller tryck kräver ytterligare kylkapacitet och kan behöva speciella gasspjällskomponenter för att bibehålla acceptabel ventilrespons.
Ingenjörer som väljer 4WE 6 D för nya konstruktioner bör verifiera att systemets returledningstryck håller sig långt under gränsen på 160 bar med tillräcklig säkerhetsmarginal. En bra tumregel lämnar minst 20-30 bar kudde för att hantera tryckspikar vid snabbt ventilbyte eller när flera ventiler byter samtidigt.
Spoolkonfigurationer och driftsvarianter
Bokstavs- och siffersymbolerna stämplade på ventilens namnskyltar beskriver exakt hur vätska strömmar genom olika positioner. "D" i 4WE 6 D indikerar en specifik spoldesign, typiskt en fjädercentrerad fyrvägskonfiguration. I mittläget blockerar den här spolen både P till T och A till B. När den är aktiverad ansluter den P till A och B till T, vilket skulle förlänga en cylinder. När den är strömlös återför fjädern spolen till mitten och cylindern stannar.
Rexroth erbjuder många olika spolsymboler utöver bara D-typ. Vissa ansluter alla portar till tanken i mittläge för fritt flytande ställdon. Andra blockerar alla portar för att hålla en last. Valet beror på vad du vill att maskinen ska göra när ventilen står i neutralläge. En press kan behöva ett lasthållningscenter, medan ett materialhanteringssystem kan dra nytta av ett flottörcentrum som låter ställdonen röra sig fritt under installationen.
Ventilhuset inkluderar en manuell åsidosättande mekanism vanligtvis märkt med en liten knapp eller vred. Under uppstart eller nödsituationer kan tekniker trycka på denna åsidosättning för att mekaniskt flytta spolen utan ström. Denna funktion visar sig vara väsentlig vid idrifttagning av nya system eller vid felsökning av problem, eftersom du kan verifiera mekanisk funktion oberoende av elektriska kontroller.
Vissa 4WE 6 D-modeller har ett "OF"-suffix som indikerar en spärrdesign. Dessa versioner har ingen returfjäder utan använder istället mekaniska kulor eller stift som låser spolen i vilket läge den senast beordrades. En kort elektrisk puls förskjuter spolen, sedan håller spärren den där utan kontinuerlig ström. Denna design sparar energi och minskar värme men kräver extra uppmärksamhet för returledningstryckstabiliteten eftersom det inte finns någon fjäderkraft som hjälper till att hålla spolen på plats.
För applikationer där snabb ventilväxling skapar tryckstötar, använder mjukkopplande varianter exakt formade spår och öppningar bearbetade i spolen. Dessa funktioner öppnar och stänger gradvis flödesbanor istället för att snäppa omedelbart mellan positionerna. Resultatet minskar vattenhammareffekter som kan skada rör och kopplingar med tiden. Standardsvarstiden är 10 till 20 millisekunder beroende på solenoidtyp och systemtryck.
Elektriska specifikationer och miljögränser
Magnetspolarna på 4WE 6 D riktningsventilen är byggda för kontinuerlig drift, vilket innebär att de kan förbli strömförande på obestämd tid utan överhettning. Vid märkspänning stannar spolens temperaturökning under 30 grader Kelvin, och den förväntade livslängden överstiger 10 miljoner kopplingscykler. Denna hållbarhet gör ventilen lämplig för högcykelautomation där ventiler kan byta flera gånger per sekund under längre perioder.
Tillgängliga spänningar inkluderar både DC-alternativ vid 12, 24, 96 och 205 volt, plus AC-alternativ vid 110 och 230 volt. Spolarna tolererar spänningsvariationer på plus eller minus 10 procent från nominellt, vilket hjälper ventilen att fungera tillförlitligt även när strömförsörjningen fluktuerar. Elektrisk anslutning följer EN 175301-803 standard för trepoliga kontakter. När de är korrekt ihopkopplade uppnår kontakterna IP65-klassning, vilket innebär att de motstår damm och vattenstrålar från alla håll.
En praktisk funktion som underhållstekniker uppskattar är den avtagbara, roterbara spolen. Du kan koppla ur den elektriska kontakten, ta bort solenoidspolen, vrida den 360 grader till vilken position som helst som underlättar kabeldragningen, och installera om den utan att bryta in i hydraulkretsen. Denna flexibilitet förenklar installationen i trånga utrymmen och möjliggör optimering av ledningsdragningen efter att ventilen monterats i systemet.
Drifttemperaturintervallet för standardtätningar går från minus 30 till plus 80 grader Celsius. Själva hydraulvätskan måste hålla en viskositet mellan 10 och 500 kvadratmillimeter per sekund, även om optimal prestanda inträffar runt 25. Ventilen väger cirka 1,46 kg, tillräckligt lätt för enkel hantering under installationen men tillräckligt tung för att kännas rejäl och välgjord.
En viktig säkerhetsövervägande involverar vätskans antändningstemperatur. Den hetaste ytan på solenoiden kan nå 150 grader Celsius under kontinuerlig drift. Hydrauloljan måste ha en antändningstemperatur som är minst 50 grader högre än denna, vilket innebär minst 200 grader Celsius tändpunkt. De flesta mineralhydraulikoljor uppfyller enkelt detta krav, men syntetiska vätskor eller ovanliga formuleringar behöver verifieras före användning.
Hydraulvätskekrav och systemskydd
Långsiktig tillförlitlighet för Rexroth 4WE 6 D riktningsventilen beror mycket på hydraulvätskekvaliteten. Det exakta spelet mellan glidspolen och ventilhusets hål mäter bara några mikrometer. Kontamineringspartiklar som är större än dessa spelrum orsakar snabbt slitage och eventuellt fel genom två distinkta mekanismer.
Först fastnar partiklar mellan spolen och borrhålet, vilket orsakar vad tekniker kallar "stiction". Spolen fastnar på plats och vägrar växla när den beordras. Detta kan tyckas intermittent till en början eftersom partiklar kilar tillfälligt och sedan fungerar fritt, men problemet förvärras oundvikligen när fler partiklar ackumuleras. För det andra fungerar partiklar som slippasta som gradvis sliter bort precisionsytorna. När utrymmen öppnas ökar det interna läckaget. Detta läckage slösar inte bara pumpkraften utan genererar värme som bryter ner oljan och påskyndar slitaget på tätningarna i hela systemet.
Rexroth specificerar maximal kontamineringsnivå som ISO 4406 klass 20/18/15. Denna klassificering innebär högst 5 000 partiklar större än 4 mikron per milliliter olja, högst 1 300 partiklar större än 6 mikron och högst 320 partiklar större än 14 mikron. För att uppnå denna renhet krävs effektiv filtrering med ett betaförhållande på minst 75 vid 25 mikron.
Rent praktiskt kostar filtreringssystemet ofta mer över ventilens livstid än själva ventilen. Filterelement behöver bytas ut regelbundet, och oljeanalystestning bekräftar att kontamineringen håller sig inom gränserna. Penny-pinching på filtrering leder till dyra ventilbyten och oväntade stillestånd. Ingenjörer som designar nya system bör budgetera för filter av hög kvalitet och planera för filterunderhåll som en kritisk uppgift snarare än valfri.
Standardvätskan är mineralhydraulolja som uppfyller DIN 51524 delar 1, 2 och 3. Ventilen fungerar även med vissa syntetiska vätskor och vatten-glykolblandningar om du anger lämpliga tätningsmaterial. Standardtätningar av nitrilgummi fungerar bra med petroleumoljor, men högtemperaturapplikationer kräver fluorelastomer tätningar, och vattenbaserade vätskor kräver speciella föreningar märkta MH eller MT.
Roll som pilotventil och läckageegenskaper
4WE 6 D-ventilen fungerar ofta som ett pilotsteg som styr större riktningsventiler. I den här applikationen växlar den lilla 4WE 6 D pilottrycket som flyttar en mycket större spole i en huvudstegsventil. Huvudventilen kan hantera 600 liter per minut eller mer, långt över 4WE 6 D:s direkta kapacitet, men använder 4WE 6 D:s tillförlitliga omkoppling för att fatta kontrollbeslut.
När den används som pilotventil påverkar 4WE 6 D:s prestanda direkt säkerheten och responsen för hela högflödessystemet. All instabilitet i pilotventilens T-port eller överdrivet internt läckage i pilotventilen skapar fel i huvudstegets positionering. Detta gör vätskerenheten och T-portens tryckstabilitet ännu viktigare i pilotventilapplikationer. Den lilla pilotventilen blir i huvudsak hjärnan som styr en mycket kraftfullare kropp, så att hålla hjärnan frisk kräver extra uppmärksamhet.
Alla ventiler av slidtyp har visst inre läckage genom design. Spelet mellan sliden och hålet måste tillåta mjuk rörelse, vilket innebär att den inte kan täta perfekt som en tallriksventil. Nya ventiler läcker väldigt lite, vanligtvis mindre än 0,5 liter per minut vid fullt tryck. När ventilen ackumulerar drifttimmar och slitaget ökar spelrum, ökar läckaget gradvis. Detta är normalt och förväntat.
Systemdesigners måste ta hänsyn till detta interna läckage, särskilt i applikationer som håller belastningar. En cylinder som använder en 4WE 6 D för att bibehålla positionen kommer långsamt att driva när olja läcker internt genom ventilen. För statisk hållning blir det nödvändigt att lägga till en pilotmanövrerad backventil eller använda en lasthållande spoledesign. Övervakning av läckagehastighet över tid ger också tidig varning för slitage. När läckaget överskrider tillverkarens gränser, förhindrar byte av ventilen innan fullständigt fel oväntade haverier.
Jämför konkurrenskraftiga alternativ och korsreferensstrategi

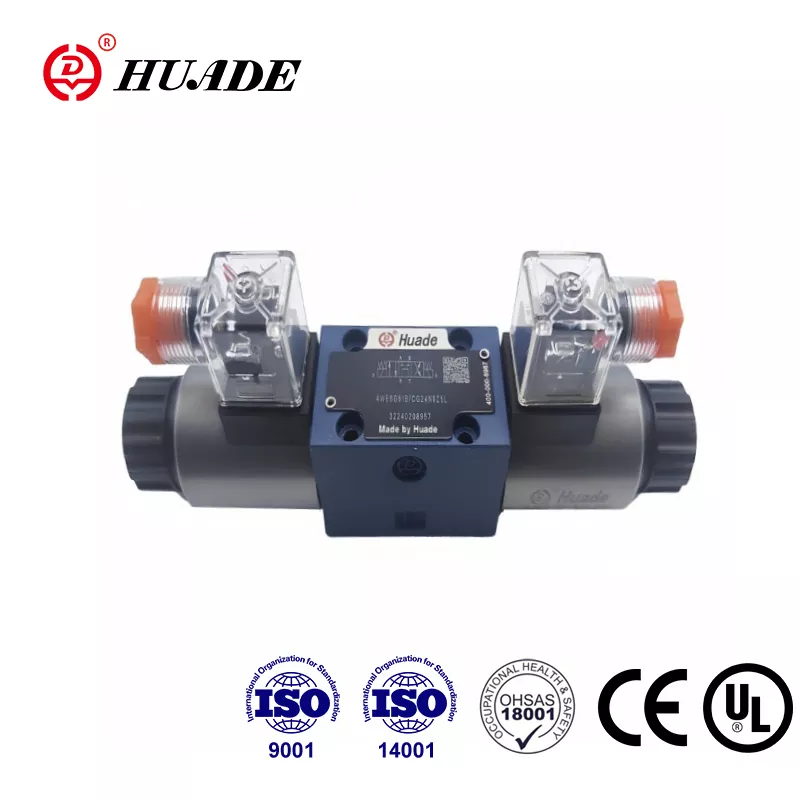

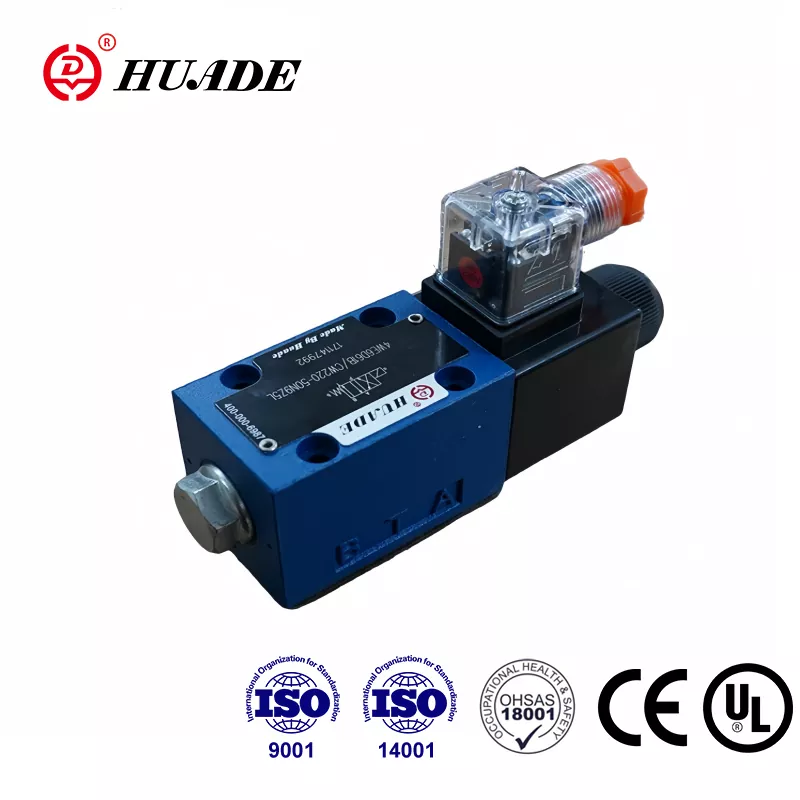

NG6-standardiseringen innebär att flera stora tillverkare erbjuder utbytbara alternativ till Rexroth 4WE 6 D riktningsventilen. Att förstå konkurrenskraftiga alternativ hjälper köpare att förhandla fram bättre priser och bibehålla flexibilitet i leveranskedjan.
Parker Hannifin tillverkar D1VW-serien, som direkt konkurrerar med 4WE 6 D. Dessa ventiler uppfyller samma NFPA D03 och CETOP 3 monteringsstandarder med liknande tryckklasser runt 345 bar och flödeskapacitet till 80 liter per minut. Parker betonar precisionstillverkning och energieffektivitet, och erbjuder många elektriska varianter inklusive AC-likriktade spolar och mjukkopplande spoldesigner.
Eaton Vickers tillverkar DG4V-3-serien, känd för robust konstruktion lämplig för tunga applikationer. Korsreferenstabeller bekräftar att specifika Rexroth-modeller som 4WE 6 D med OF-spärr har direkta Vickers-motsvarigheter som DG4V-3-2N. Varumärket Vickers har ett starkt rykte inom högtryckssystem, även om priserna ofta är något högre än andra alternativ.
Den kritiska detaljen vid korsreferenser involverar T-porttryckklassificeringar. Medan de huvudsakliga arbetstryckskapaciteterna förblir lika mellan olika märken, varierar returportens gränser avsevärt. Standard Rexroth 4WE 6 D tillåter 160 bar vid T-porten. Parker D1VW med AC solenoider tillåter endast 103 bar returtryck, men DC eller AC likriktade versioner ökar detta till 207 bar. Om din systemkonstruktion närmar sig 160 bar returtryck, skulle byte av en standard Parker AC-ventil orsaka fel på grund av otillräcklig returtryckskapacitet.
Denna variation belyser varför köpare inte helt enkelt kan anta att mekanisk utbytbarhet är lika med funktionell ekvivalens. Kompletta specifikationer inklusive elektrisk typ och alla tryckklassificeringar måste matcha innan du godkänner en ersättare. Inköpsavdelningar bör ha en verifierad korsreferenslista som inte bara visar artikelnummer utan bekräftar kritiska parametrar som matchar applikationskraven.
Standardiseringsfördelen sträcker sig längre än bara nödbyten. Under designfasen kan ingenjörer specificera "Rexroth 4WE 6 D eller godkänd motsvarande" och sedan upprätthålla relationer med flera leverantörer. Denna konkurrens håller priset rimligt och säkerställer att delar förblir tillgängliga även när en tillverkare möter förseningar i leveranskedjan. Nyckeln är att göra läxor i förväg för att verifiera vad som verkligen kvalificerar sig som motsvarande snarare än att upptäcka inkompatibilitet efter installationen.
Flytta bortom På-Av: När ska man överväga proportionell kontroll
Rexroth 4WE 6 D riktningsventilen erbjuder endast binär drift. Den slås på eller helt av med inget emellan. Detta fungerar perfekt för många applikationer som klämning, utkastning av delar eller enkla förlängnings-indragningscykler. Men modern automation kräver i allt högre grad variabel hastighet, jämn acceleration och exakt positionskontroll som på-av-ventiler helt enkelt inte kan ge.
Proportionella ventiler som Rexroth 4WRPEH-serien fyller detta gap genom att kontinuerligt variera flödet i proportion till en elektrisk insignal. Istället för att bara slå på eller av kan ventilen styras till 25 procent flöde, 63 procent flöde eller något annat värde. Detta gör det möjligt att kontrollera cylinderhastigheten under hela dess slag, implementera mjukstart och stopp för att minska stötbelastningar och uppnå mjuk rörelse i fleraxliga system.
4WRPEH-serien bibehåller samma NG6-storlek och monteringsmönster som 4WE 6 D, vilket gör den till en direkt mekanisk uppgraderingsväg. Flödeskapaciteten varierar från 4 till 40 liter per minut beroende på modell. Ventilen inkluderar inbyggd elektronik som behandlar styrsignaler, ger positionsåterkoppling och implementerar sofistikerade styralgoritmer. Denna integrerade elektroniska design står i skarp kontrast till den enkla elektromagnetiska omkopplingen av 4WE 6 D.
Positionsåterkoppling låter kontrollsystemet verifiera att spolen faktiskt har flyttats till den beordrade positionen. Denna slutna styrning uppnår noggrannhet inom bråkdelar av en millimeter, vilket möjliggör applikationer som servopressar som behöver exakt kraftkontroll eller verktygsmaskiner som kräver mjuk konturering. Den elektriska återkopplingssignalen möjliggör också diagnostisk övervakning för att upptäcka slitage eller fel innan ett fullständigt fel inträffar.
Moderna proportionella ventiler inkluderar digitala kommunikationsgränssnitt som IO-Link som ansluter dem till Industry 4.0-tillverkningsmiljöer. Ventilen blir en smart sensor som ger realtidsprestandadata, underhållsförutsägelser och konfigurationsparametrar. Detta representerar ett generationssteg från den grundläggande elektriska anslutningen av en 4WE 6 D riktningsventil.
När ska man välja proportionell framför on-off styrning? Om applikationen inbegriper något av dessa krav, förtjänar proportionell styrning seriöst övervägande: drift med variabel hastighet, jämn acceleration och retardation, tryckrampning för skonsam delkontakt, positionshållning utan mekaniska lås, eller integrering i programmerbara rörelsekontroller. Å andra sidan, om du bara behöver pålitlig riktningsväxling och flödesvolymen förblir konstant under drift, är den enklare och billigare 4WE 6 D fortfarande det bättre valet.
Många maskintillverkare börjar med on-off-ventiler och eftermonterar sedan proportionell styrning senare när kundernas krav utvecklas. Den mekaniska kompatibiliteten gör denna uppgradering relativt enkel, även om den elektriska integrationen och systemjusteringen kräver ytterligare ingenjörsarbete. Planering för eventuell framtida uppgradering genom att designa med adekvat elektrisk infrastruktur och kontrollsystemkapacitet sparar pengar jämfört med fullständig omkonstruktion senare.
Inköpsöverväganden och varuförsörjningskedjan
Den verkliga prissättningen för Rexroth 4WE 6 D riktningsventilen varierar avsevärt beroende på specifik modell, leverantör och marknadsförhållanden. Nya ventiler varierar vanligtvis från 350 till 730 US-dollar beroende på konfiguration och kvantitet. Volymrabatter gäller för beställningar av tio eller fler enheter, med vissa distributörer som erbjuder differentierade priser som minskar kostnaden per enhet med 15 till 25 procent vid högre kvantiteter.
Onlinemarknadsplatser som eBay listar både nya och begagnade ventiler till olika prisklasser. Även om använda ventiler kan verka attraktiva för kostnadsbesparingar, är historiken och det interna skicket fortfarande okänt. Eftersom internt läckage ökar med slitage och mätning kräver utrustning för flödestestning, innebär använda ventiler betydande risk om inte säljaren tillhandahåller certifierade testresultat. För kritiska applikationer motiverar de blygsamma besparingarna sällan tillförlitlighetsosäkerheten.
Auktoriserade distributörer som [BuyRexroth.com](http://buyrexroth.com/) håller lager av vanliga konfigurationer med en typisk leverans på 28 arbetsdagar för standardmodeller. Detta representerar ungefär sex veckor, vilket verkar långt för en sådan standardkomponent men återspeglar pågående globala tryck i leveranskedjan som påverkar hela industriautomationssektorn. Mindre vanliga ventilkonfigurationer eller specialtillval som korrosionsbeständiga beläggningar kan förlänga ledtiderna till 12 veckor eller mer.
Dessa ledtider skapar verkliga planeringsutmaningar för utrustningstillverkare och underhållsavdelningar. Att beställa ventiler efter att en maskinkonstruktion är klar riskerar att försena hela projektet om leveransen tar längre tid än förväntat. På samma sätt bör underhållsverksamheten lagra kritiska reservdelar snarare än att vänta på nödbeställningar vid haverier. Den ekonomiska kostnaden för lager måste balanseras mot den mycket högre kostnaden för produktionsstopp i väntan på delar.
Internationell frakt lägger till ytterligare ett lager av komplexitet. Hydraulventiler kvalificerar sig som standard industrivaror utan särskilda exportrestriktioner, men fraktkostnader och tullklareringstid varierar avsevärt beroende på destination. Att beställa från regionala distributörer snarare än att skicka direkt från Tyskland ger ofta snabbare leverans och enklare logistik trots eventuellt högre enhetspriser.
Den totala ägandekostnaden sträcker sig långt utöver inköpspriset. Installationsarbete, integrationsteknik, driftsättningstid och löpande underhåll bidrar alla till livstidskostnader. Det mest betydande är att det filtreringssystem som krävs för att bibehålla korrekt oljerenhet ofta kostar mer över tio år än flera ventilbyten. Att försumma filtrering för att spara kortsiktiga kostnader leder till för tidigt ventilfel, vilket skapar mycket högre långsiktiga kostnader.
Köpare som bara fokuserar på lägsta inköpspris skapar ofta dyra problem senare. En fullständig utvärdering tar hänsyn till leverantörens tillförlitlighet, teknisk supportkvalitet, reservdelars tillgänglighet och garantivillkor tillsammans med priset. Att etablera relationer med flera godkända leverantörer ger motståndskraft mot oväntade leveransavbrott samtidigt som kvalitetsstandarder bibehålls.
Underhållskrav och felsökning åtkomst
Standardproduktkataloger för 4WE 6 D riktningsventilen ger specifikationer och dimensioner men saknar särskilt detaljerade underhållsprocedurer eller felsökningsguider. Tillverkare betraktar vanligtvis denna operativa kunskap som teknisk expertis som kräver separat servicedokumentation.
Rexroth och HYDAC publicerar omfattande servicemanualer som täcker demonteringsprocedurer, slitagegränsspecifikationer, rekommenderade reservdelar och diagnostiska flödesscheman. Dessa manualer är inte fritt tillgängliga men kräver köp eller tillhandahålls kunder som genomför officiella utbildningar. Denna policy skyddar tillverkarens kunskap samtidigt som den säkerställer att personal som utför underhåll har rätt utbildning.
För underhållsteam innebär detta att du inte enbart kan lita på kataloginformation för att diagnostisera problem eller planera reparationer. Att etablera kontakt med tillverkarens tekniska supportgrupp innan problem uppstår sparar tid i nödsituationer. Många distributörer erbjuder utbildningsprogram som täcker flera ventiltyper och ger praktisk erfarenhet av demontering och testning.
Vanliga underhållsuppgifter inkluderar byte av magnetspole, förnyelse av tätningar och rengöring av spolen. Den våta ankardesignen gör det möjligt att byta ut spolar utan att öppna den hydrauliska kaviteten genom att rotera spolen 90 grader och lyfta av den. Denna fem minuters procedur kräver ingen vätskedränering eller trycksänkning av systemet. Nya tätningar och en rengjord spole kan återställa prestanda som ny till ventiler som visar ökat internt läckage, förutsatt att slitaget inte har öppnat utrymmen utöver specifikationen.
Att diagnostisera ventilproblem undviker systematiskt slöseri med att byta ut delar slumpmässigt. Om en ventil inte växlar, kontrollera först att den elektriska kraften når spolen med rätt spänning. Kontrollera spolresistansen med en ohmmeter för att bekräfta att lindningen inte har brunnit ut. Om elektriska kontroller passerar blir hydrauliska problem misstänkta. Förorenad olja kan ha orsakat att spolen fastnat, vilket kräver demontering och rengöring. Lågt matningstryck kan ge otillräckligt pilottryck för att flytta spolen mot lastkrafter.
Elektrisk testning kräver att man känner till spolresistansspecifikationen, som visas i detaljerade datablad men inte i grundläggande kataloger. Typiska DC-spolar mäter 15 till 40 ohm beroende på spänning. AC-spolar visar mycket lägre resistans, ofta 5 till 15 ohm, eftersom de förlitar sig på induktans snarare än ren resistans för strömbegränsning. En öppen krets indikerar en utbränd spole, medan mycket lågt motstånd tyder på kortslutna lindningar.
Verkliga tillämpningsvägledning
Industripressar representerar en klassisk applikation för 4WE 6 D riktningsventilen. Ventilen styr cylinderförlängningen för att applicera tryckkraft och indragning för att frigöra. En övertrycksventil begränsar maximal kraft, medan riktningsventilen helt enkelt styr riktningen. Denna enkla kontroll räcker för många pressoperationer där kraft och hastighet förblir konstant.
Formsprutningsmaskiner använder flera riktningsventiler inklusive 4WE 6 D-modeller för att styra klämcylindrar, ejektorstift och kärndrag. Dessa funktioner kräver pålitlig riktningskontroll med minimalt läckage för att undvika kvalitetsproblem. Ventilens förmåga att arbeta vid 315 bar klarar de höga klämkrafter som behövs för stora formar.
Mobil hydraulisk utrustning som grävmaskiner och kranar använder riktningsventiler i hela systemet. 4WE 6 D fungerar ofta som pilotventil som matar pilottryck till mycket större huvudstyrventiler i förarkonsolen. Denna arkitektur håller förarens kontroller lätta och lyhörda medan huvudventilerna hanterar de tunga flödena som driver bom-, stick- och skopcylindrarna. Den kompakta NG6-storleken passar lätt in i pilotventilgrenrör med flera funktioner.
Monteringslinjeautomation använder ofta 4WE 6 D-ventiler för delöverföring, klämning och pressning. Den snabba svarstiden stöder cykelhastigheter på flera operationer per minut. Den långa förväntade livslängden visar sig vara viktig eftersom ventilfel på en automatiserad linje stoppar produktionen och påverkar flera nedströmsstationer.
Var och en av dessa applikationer kräver uppmärksamhet på specifika detaljer utöver grundläggande specifikationer. Presskontroller behöver noggrann dimensionering av tryckavlastningsventilen för att skydda verktygen. Formningsmaskiner kräver att man hanterar de höga värmebelastningarna från kontinuerlig cykling. Mobil utrustning utsätts för stötar, vibrationer och extrema temperaturer som utmanar ventilernas tillförlitlighet. Automatiserade system behöver integrering med programmerbara styrenheter och säkerhetskretsar. 4WE 6 D ger en kapabel grund men lyckas bara när den kompletta systemdesignen uppfyller dessa applikationsspecifika krav.
Att fatta urvalsbeslutet
Att välja Rexroth 4WE 6 D riktningsventil börjar med att verifiera att den uppfyller grundläggande krav. Systemtrycket måste vara på eller under 350 bar, flödesbehovet bör inte överstiga 80 liter per minut för DC-magneter eller 60 liter per minut för AC-versioner, och returledningstrycket måste förbli under 160 bar inklusive tryckspikar.
Elektriska specifikationer måste matchas med tillgängliga nätaggregat. Medan 24-volts DC har blivit nästan universellt i moderna industriella kontroller, kan äldre utrustning kräva 110 eller 230-volts AC-versioner. Bekräfta att spänningstoleransen håller sig inom plus eller minus 10 procent för att undvika tillförlitlighetsproblem i anläggningar med marginell strömkvalitet.
Miljöförhållandena avgör valet av tätningsmaterial. Standard nitrilgummi fungerar från negativa 30 till positiva 80 grader Celsius med petroleumoljor. Högtemperaturapplikationer över 80 grader kräver fluorelastomer tätningar. Vattenbaserade vätskor kräver specifika tätningsföreningar som motstår olika kemiska miljöer. På samma sätt, verifiera att hydraulvätskan uppfyller DIN 51524-standarderna eller kontakta tillverkaren angående alternativa vätskor.
Monteringsöverväganden inkluderar både ventilgränssnittet och solenoidens orientering. Se till att monteringsytan ger ett plant tätningsplan med korrekt bultmoment och O-ringstätningar. Planera elektriska dragningar för att dra fördel av den roterbara solenoiden, placera kontakten där kablarna är bekväma och skyddade från mekanisk skada.
Beslutet mellan standardversioner med fjäderretur och spärrläge beror på driftcykel och energitillgång. Spärrventiler sparar energi i applikationer där ventilpositionen ändras sällan och måste hålla under längre perioder. Fjäderreturventiler ger tydligare fellägen eftersom strömavbrott återför dem till ett definierat säkert tillstånd.
För applikationer som kräver variabel hastighetskontroll, mjuk acceleration eller positionsåterkoppling blir 4WE 6 D-begränsningarna uppenbara. Detta signalerar när man ska överväga proportionella ventiler trots högre kostnad och komplexitet. Beslutet beror ofta på om applikationen verkligen behöver moduleras eller om på/av-styrning med rätt kretsdesign ger de resultat som krävs.
Utöver själva ventilen beror framgång på korrekt systemdesign. Dimensionera den hydrauliska kraftenheten för att ge tillräckligt flöde vid erforderligt tryck med rimlig värmealstring. Installera filtrering som uppfyller kraven i ISO 4406 klass 20/18/15. Designa returledningar för att minimera mottrycket vid T-porten. Inkludera tryckavlastningsskydd och korrekt systemspolning under den första uppstarten för att ta bort kontaminering av enheten.
Slutsats och strategiska rekommendationer
Rexroth 4WE 6 D riktningsventil förblir en industristandard av goda skäl. Dess högtrycksförmåga, standardiserade gränssnitt och beprövade tillförlitlighet gör den till ett bra val för medel- till högtryckshydraulsystem som kräver pålitlig riktningskontroll. Den globala acceptansen av NG6-monteringsstandarder ger flexibilitet i leveranskedjan genom flera kvalificerade leverantörer.
En framgångsrik applicering kräver dock att ventilens gränser respekteras och att den hydrauliska miljö den behöver bibehållas. 160-bars T-porttryckgräns är inte ett förslag utan en hård gräns som orsakar fel när den överskrids. Ingenjörer måste noggrant analysera returledningens dynamik, särskilt i system med flera ventiler som delar gemensamma returrör.
Hydraulvätskans renhet är inte heller förhandlingsbar. Att uppfylla ISO 4406 klass 20/18/15 kräver investeringar i korrekt filtrering och löpande underhåll. Detta representerar den största livstidskostnaden förknippad med ventilen och förtjänar lämplig budgetprioritet. Att spara pengar på filtrering skapar mycket större kostnader genom för tidigt byte av ventiler och oväntade stillestånd.
Att dra nytta av standardisering innebär att bibehålla godkända korsreferenslistor med verifierade specifikationer. Den mekaniska utbytbarheten av NG6-ventiler mellan olika märken ger motståndskraft i försörjningskedjan endast när utbyten är tekniskt validerade snarare än antas. Var särskilt uppmärksam på T-portens tryckklassificeringar när du jämför alternativ.
För nya maskinkonstruktioner, överväg om på/av-styrning verkligen uppfyller nuvarande och framtida behov. 4WE 6 D fungerar bra i applikationer där riktningsväxling och konstant flöde räcker. När variabel hastighet, mjuk rörelse eller integrerad diagnostik blir krav, ger proportionell ventilteknologi kapacitet värda den extra investeringen.
Ventilen representerar mogen teknologi med en tydlig förståelse för kapacitet och begränsningar. Framgång kommer från att respektera dessa gränser, underhålla den hydrauliska miljön på rätt sätt och matcha ventilkapaciteten till applikationskraven. Använd på rätt sätt ger 4WE 6 D riktningsventilen år av pålitlig service i krävande industriella tillämpningar.
