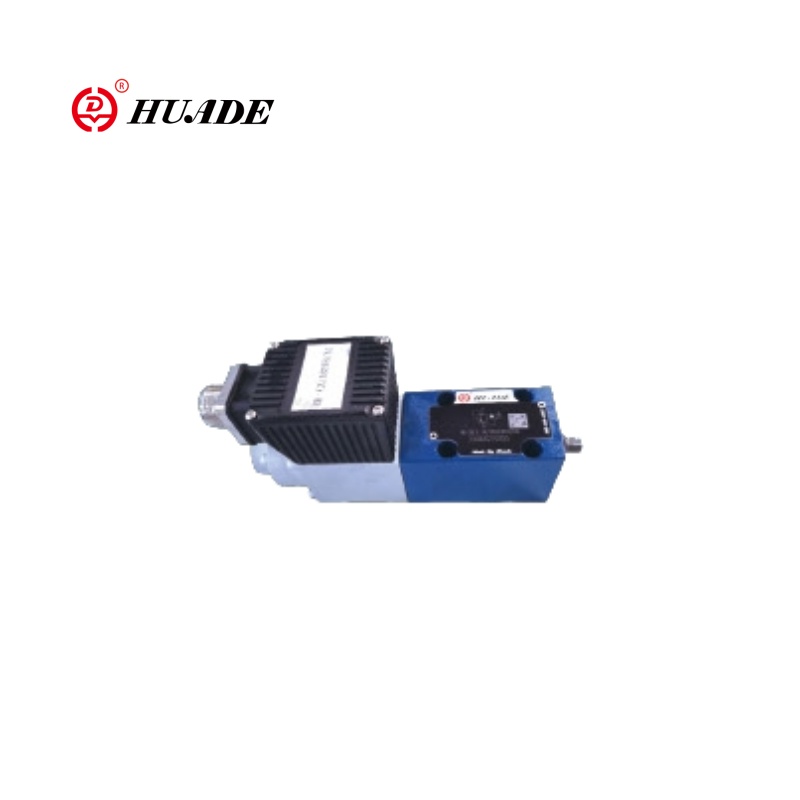

DBEE-1X-proportionell lättnadsventil drivs av en proportionell magnetventil, med en gängad anslutning och en avtagbar spole. Den integrerar en elektronisk styrenhet (OBE), vilket möjliggör mer exakt och bekväm kontroll. Denna ventil används främst för att begränsa systemtrycket och kan oändligt ställa in den önskade systemtrycksgränsen baserat på elektriska ingångsvärden. Proportionell ventiltyp DBEE-1X uppfyller CE-certifierade krav. Huades DBEE-1X proportionella ventil kan ersätta samma modell som erbjuds av Rexroth.
| Allmän | ||
| Installation | frivillig | |
| Lagringstemperaturområde (℃) | -20 till +80 | |
| Omgivningstemperaturområde | DBE och ZDBE (℃) | -20 till+70 |
| DBEE och ZDBEE (℃) | -20 till +50 | |
| Vikt | DBE och ZDBE (KG) | 2.4 |
| DBEE och ZDBEE (KG) | 2.5 | |
| Hydraulisk (uppmätt vid ʋ = 46 mm2/s och t = 40 ° C ± 5 ℃ | ||
| Max. driftstryck | Portar P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Hamn T MPA | 5 | |
| Max. avverkningsbart tryck | Tryckfas 5 MPa | 5 |
| Trycksteg 10 MPa | 10 | |
| Trycksteg 20 MPa | 20 | |
| Tryckfas 31,5 MPa | 31.5 | |
| Min. Sättbart tryck vid signalvärde 0 MPa | se karakteristiska kurvor | |
| Returtryckport A; med extern pilotoljeavlopp (Y) | separat och vid nolltryck till tanken | |
| Pilotoljeflöde l/min | 0,6o1.2 | |
| Max. flöde l/min | 30 | |
| Tryckvätska | Mineralolja (HL, HLP) till DIN 51 524 | |
| Tryckvätsketemperaturområdet | -20 till+80 | |
| Viskositetsintervall mm2/s | 15 till 380 | |
| Elektrisk | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.control current ma | 1600 | |
| Magnetspolmotstånd | Kylningsvärde vid 20 ° C (ω) | 0.54 |
| Max.warm -värde (ω) | 7.8 | |
| Tull | 100 | |
| Elektriska anslutningar | DBE och ZDBE | Med komponentplugg till din en 175 301 ~ 803 |
| Plug-in-kontakt till din en 175 301-803 | ||
| Dbee och zdbee | Med komponent Plug Toe DLN 43 563-AM6-3 | |
| Plug-in Connector Toe DIN 43 563-BF6-3 | ||
| Ventilskydd till DIN 40 050 | IP 65 | |
| Kontrollelektronik för DBEE och ZDBEE | Integrerad i ventilen | |
| För DBE och ZDBE | ||
| Förstärkare i Eurocard -formatanalog | HD-VT-VSPA1-1-1X/ | |
Drag:
▶ Ventil för att begränsa ett systemtryck
▶ Aktuering via proportionella solenoider
▶ För montering av underplattor eller smörgåsplatta
▶ Ventil och kontrollelektronik från en enda källa
▶ TYPER HD-DBEE med integrerad kontrollelektronik
①low Exempel Sprid av kommandot Value Pressure Karakteristiska kurvan
② oberoende justerbara upp och ner ramper
Ansökan:
Proportionell lättnadsventil DBEE-1X har breda tillämpningsmöjligheter inom olika områden som tekniska maskiner, metallurgisk utrustning, varvsindustri och så vidare.
Proportionella tryckavlastningsventiler, typer HD-DBE aktiveras med hjälp av en proportionell magnetventil. Dessa ventiler används för att begränsa ett systemtryck. Med dessa ventiler är det möjligt att styvt justera systemtrycket, som ska begränsas, i förhållande till det elektriska kommandovärdet.
Dessa ventiler består i princip av en proportionell solenoid (1), huset (2), ventilkassetten (3), spolen (4) och pilotpoppen (8). Den proportionella magnetventilen omvandlar den elektriska strömmen proportionellt till en mekanisk kraft. En ökning av strömmen orsakar en motsvarande ökning av magnetventilen. Solenoidarmaturkammaren är fylld med hydraulvätska och är tryckbalanserad. Inställningen av systemtrycket utförs via de proportionella solenoiderna (1) i förhållande till kommandovärdet. Tryck som uppstår från systemet i Port P -handlingar på höger sida av spolen (4). Samtidigt verkar systemtrycket via kontrolllinjen (6) som är utrustad med en öppning (5) på fjäderbelastade sidan av spolen (4). Via ett ytterligare rifice (7) verkar systemtrycket på pilotpoppen (8) mot kraften i den proportionella magnetventilen (1). När systemtrycket har nått det förinställda värdet hissar pilotpoppen (8) från sitt säte. Beroende på modell kan pilotolja nu strömma bort externt via port A (y) eller internt i tanken, detta har effekten av att begränsa trycket på fjäderbelastade sidan av spolen (4). Om systemtrycket fortsätter att stiga något, skjuter det högre trycket på höger sida av spolen spolen till vänster till kontrollposition P till T. vid en minsta kontrollström -som svarar på ett kommandovärde på noll -kommer det minsta sedimenterbara trycket att ställas in.
Struktur av proportionell tryckavlastningsventil DBE-1X

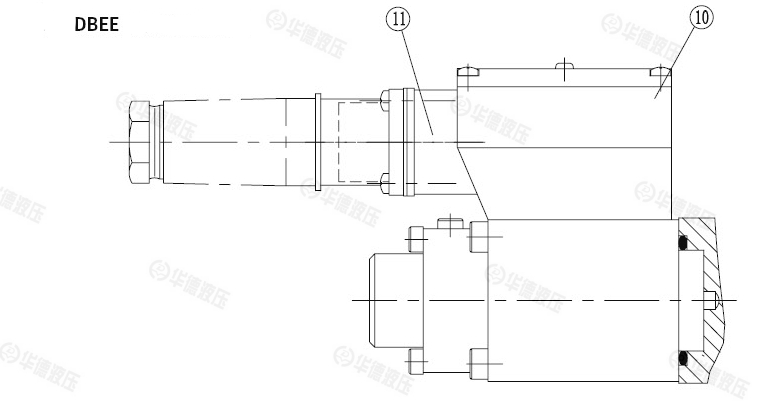

Struktur av proportionell tryckavlastningsventil DBEE-1X
När det gäller funktionell design motsvarar den i princip DBE -proportionella lättnadsventiler. Den enda skillnaden är att den proportionella magnetventilen är utrustad med ett hus, inom vilket den elektroniska styrenheten byggs. Strömförsörjning och inställningsspänning tas emot via en plug-in-kontakt (11).
Karakteristikens inställda punkttryck är förinställt av tillverkaren baserat på principen om minsta tillverkningstoleranser. Ramptiderna för tryckökning och minskning kan justeras oberoende med respektive potentiometrar.
Symbol för proportionell tryckavlastningsventil DBEE-1X
