När man arbetar med hydrauliska system är det viktigt att kontrollera flödesriktningen för säkerhet och effektivitet. Bosch Rexroth M-SR patronventilen fungerar som en pålitlig backventil som tillåter vätska att flöda i en riktning samtidigt som det helt blockerar omvänt flöde. Denna komponent har blivit ett standardval i industriella hydrauliska applikationer på grund av dess kompakta design och läckagefria prestanda.
Vad är M-SR Cartridge Valve
M-SR patronventilen är en inskruvad hydraulisk backventil tillverkad av Bosch Rexroth, ett av de ledande företagen inom hydraulisk teknik. Denna patronventil M-SR tillhör 1X-serien och använder en tallriksdesign för att kontrollera vätskeflödet. Ventilen passar direkt i ett grenrörsblock, vilket sparar utrymme jämfört med traditionella linjemonterade ventiler.
Den grundläggande operationen är enkel. När hydraulvätska trycker mot ventilen i riktning framåt med tillräckligt tryck, öppnas tallriken och tillåter flöde. När trycket kommer från motsatt riktning, tätar tallriksventilen tätt mot sitt säte, vilket förhindrar eventuellt tillbakaflöde. Denna metall-till-metall-tätning skapar en läckagetät förslutning som upprätthåller systemtrycket utan att försämras över tiden.
Patronventilen M-SR finns i två installationstyper: KE-vinkelventilen för 90-graders flödesvägar och KD-inlineventilen för raka flödesvägar. Denna flexibilitet hjälper ingenjörer att designa kompakta hydraulkretsar som passar inom begränsat utrymme.
Tekniska specifikationer och storleksintervall
M-SR patronventilen finns i sju nominella storlekar, betecknade som NG 6 till NG 30. Varje storlek hanterar olika flödeshastigheter och trycknivåer beroende på applikationskraven.
För mindre system hanterar NG 6 patronventilen M-SR flöden upp till 6 liter per minut och arbetar vid tryck upp till 420 bar. När storleken ökar ökar flödeskapaciteten avsevärt. NG 10-versionen klarar 50 liter per minut, medan NG 15 klarar 120 liter per minut. Den största standardstorleken, NG 30, rymmer flöden upp till 400 liter per minut, även om dess maximala tryck sjunker till 250 bar.
Spricktrycket, som är det lägsta trycket som behövs för att öppna ventilen, sträcker sig från i huvudsak noll (för fjäderlösa versioner) upp till 5 bar. De flesta applikationer använder standardfjädern på 0,5 bar, som ger tillförlitlig tätning samtidigt som den öppnas lätt när framåtflödet börjar. Högre spricktryck som 1,5 bar eller 3 bar är tillgängliga för system som behöver starkare omvänd tätningskraft.
Drifttemperaturintervallet beror på tätningsmaterialet. Standard NBR-tätningar fungerar från negativa 30 grader Celsius till positiva 80 grader Celsius. För högtemperatur- eller kemikaliebeständiga applikationer förlänger FKM-tätningar den övre gränsen samtidigt som det minskar kalltemperaturområdet något.
Patronventilen M-SR fungerar med olika hydraulvätskor inklusive mineraloljor, biologiskt nedbrytbara vätskor och brandbeständiga alternativ. När du använder vattenbaserade vätskor bör driftstemperaturen hålla sig under 60 grader Celsius för att bibehålla tätningens livslängd.
Installationskrav och monteringsdetaljer
Installation av M-SR-patronventilen kräver uppmärksamhet på flera dimensions- och ytspecifikationer. Ventilhusets längd varierar efter storlek, från 33,3 millimeter för NG 6 upp till 83,3 millimeter för NG 30, med en negativ tolerans på 0,1 millimeter. Installationskaviteten följer ZN 10001-standarden, vilket säkerställer kompatibilitet med korrekt designade grenrörsblock.
Varje storlek kräver en specifik gängad plugg för att täta kaviteten. Till exempel använder NG 10 patronventilen M-SR artikelnummer R913011603, som har en diameter på 18 millimeter och G 1/2 rörgänga. NG 20-versionen använder en större plugg med 30 millimeters hål och G 1-gänga. Dessa pluggar måste oljas lätt före installation för att förhindra att de kliar och för att säkerställa korrekt tätning.
Ytfinish är viktigt för tillförlitlig drift. Tätningsytorna bör ha ett grovhetsvärde mellan Rz 8 och Rz 16. Ventilen kan monteras i vilken riktning som helst, men att undvika luftfickor i kretsen hjälper till att förhindra kavitation och oljud.
För högtrycksapplikationer över 350 bar, applicering av Loctite 243 gänglås på plugggängorna ökar säkerheten mot att lossna från vibrationer. Patronventilen M-SR bibehåller sin nominella tryckkapacitet när den installeras korrekt med rätt vridmoment.
Prestandaegenskaper och flödeskurvor
Att förstå hur M-SR patronventilen beter sig under olika förhållanden hjälper ingenjörer att välja rätt storlek och fjäder. Förhållandet mellan flödeshastighet och tryckfall följer en olinjär kurva som varierar med ventilstorlek och spricktrycksinställning.
Om man tar NG 15 patronventilen M-SR som ett exempel, när man strömmar 100 liter per minut med en 0,5 bar fjäder, mäter tryckfallet över ventilen cirka 0,8 bar. När flödet ökar stiger tryckfallet snabbare på grund av den ökade hastigheten genom ventilöppningen. Vid 120 liter per minut når tryckfallet cirka 1,2 bar.
För större ventiler som NG 30 förblir tryckfallet lägre vid motsvarande flödeshastigheter på grund av den större flödesarean. Vid 400 liter per minut visar NG 30 patronventilen M-SR ett tryckfall runt 10 bar, vilket är acceptabelt i de flesta högflödeskretsar.
Dessa prestandakurvor förutsätter användning av HLP 46 hydraulolja vid 40 grader Celsius. Viskositetsförändringar påverkar tryckfallet, med tjockare vätskor som skapar högre motstånd. Ventilen hanterar viskositeter från 2,8 upp till 500 kvadratmillimeter per sekund, även om prestanda utanför det typiska intervallet bör verifieras för specifika applikationer.
Den omvända tätningen är i princip perfekt. När trycket verkar mot stängningsriktningen sitter tallriksventilen stadigt och förhindrar läckage. Denna läckagetäta egenskap gör patronventilen M-SR lämplig för att hålla tryck i cylindrar eller förhindra omvänt flöde i pumpkretsar.
Vanliga applikationer och användningsfall
M-SR patronventilen finner användning inom många industrier där pålitlig backventilfunktion krävs. Inom biltillverkning skyddar dessa ventiler transmissionstestställen och bromssystemkretsar. En typisk installation kan använda en NG 20 patronventil M-SR i en transmissionstestkrets som strömmar 200 liter per minut, där förhindrande av återflöde säkerställer korrekta testresultat och skyddar dyr utrustning.
Förpackningsmaskineri förlitar sig på exakt cylinderpositionering, och patronventilen M-SR förhindrar lastavdrift genom att blockera omvänt flöde när riktningsventilen centreras. Denna applikation använder ofta mindre storlekar som NG 10 eller NG 15, anpassade till cylinderflödeskraven.
Medicinsk och farmaceutisk utrustning kräver ren drift utan kontamineringsrisker. M-SR-ventilens förseglade patrondesign eliminerar externa läckagevägar som kan införa föroreningar. Dessa system fungerar vanligtvis vid måttliga tryck där 420 bars klassificering ger god säkerhetsmarginal.
Industriella verktygsmaskiner använder patronventilen M-SR i pumpbypass-kretsar och cylinderlasthållande tillämpningar. Den kompakta installationen sparar panelutrymme samtidigt som den levererar tillförlitlig prestanda i krävande produktionsmiljöer. Anläggningsutrustning och kontrollsystem för vindkraftverk har också dessa ventiler för sin robusta högtryckskapacitet.
Mångsidigheten hos patronventilen M-SR kommer från dess enkla manövrering och stora utbud av storlekar. Ingenjörer kan specificera den exakta kombinationen av storlek, spricktryck och tätningsmaterial för att matcha deras specifika krav.
Underhållsöverväganden och livslängd
En fördel med M-SR patronventilen är dess långa livslängd med minimalt underhåll. Bosch Rexroth uppskattar medeltiden till farliga fel till 150 år under normala driftsförhållanden, vilket översätts till i princip underhållsfri drift för de flesta installationer.
Det huvudsakliga servicekravet innebär att upprätthålla korrekt vätskerenhet. Ventilen kräver filtrering på 20 mikrometer eller finare för att förhindra partikelkontamination som kan skada tätningsytor. Att följa ISO 4406 renhetsnivå 20/18/15 säkerställer tillförlitlig drift och maximal livslängd.
Den gängade pluggen som tätar kaviteten anses vara ett slitage, även om det sällan behövs bytas ut om inte ventilen tas bort och återinstalleras flera gånger. Ersättningspluggar finns tillgängliga separat med samma artikelnummer som anges för initial installation.
När man använder patronventilen M-SR i tuffa miljöer med höga temperaturer, aggressiva vätskor eller kraftig förorening, bör inspektionsintervallen förkortas från standardantagandet. Övervakning av externt läckage runt den gängade pluggen och kontroll av systemtryck regelbundet hjälper till att fånga upp potentiella problem innan fel.
Den förseglade patronens design skyddar interna komponenter från miljöexponering, vilket bidrar till den utmärkta tillförlitligheten. Till skillnad från externa backventiler som kan drabbas av korrosion eller fysisk skada, sitter M-SR-ventilen skyddad inuti grenrörsblocket.
Jämföra alternativ och kompatibla produkter
Medan Bosch Rexroth M-SR patronventil sätter standarden för högtrycksbackventils prestanda, finns flera alternativ på marknaden. Att förstå skillnaderna hjälper till med inköpsbeslut och kompatibilitetsfrågor.
Hydac erbjuder CSBN-serien av patronbackventiler med liknande skruvmontering men normalt klassade till 350 bar istället för 420 bar. Dessa ventiler kostar något mindre samtidigt som de levererar jämförbar prestanda i applikationer som inte kräver full tryckklassificering. Parker tillverkar D1VW-serien, som inkluderar elektroniska övervakningsalternativ för system som behöver återkoppling om ventilstatus.

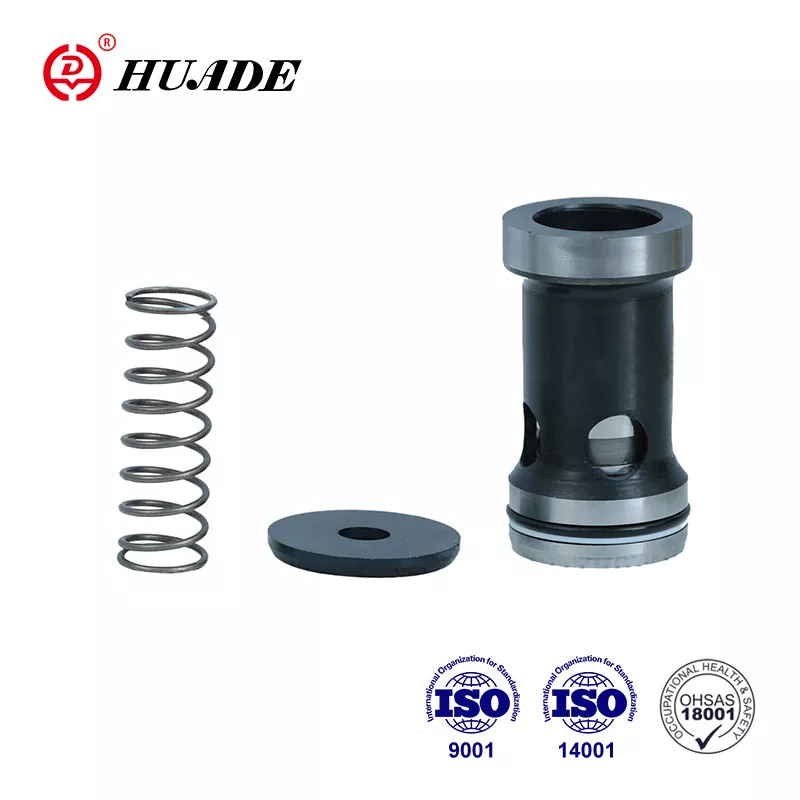

Flera tillverkare i Kina tillverkar patronventiler som är kompatibla med M-SR-specifikationerna. Företag som Huade och Hengli tillverkar ventiler som matchar dimensions- och prestandaegenskaper till lägre pris. Dessa alternativ kan fungera bra i icke-kritiska tillämpningar eller där budgetbegränsningar är betydande. Det viktigaste är att verifiera att tillverkaren upprätthåller korrekt kvalitetskontroll och tillhandahåller ISO-certifieringsdokumentation.
När du väljer mellan den ursprungliga Bosch Rexroth-patronventilen M-SR och kompatibla alternativ bör du överväga applikationens kritiska karaktär, erforderliga certifieringsnivåer och tillgången till lokal support. Kritiska system som inte kan tolerera fel bör använda originalutrustning. Mindre krävande applikationer kan acceptera kompatibla produkter för att minska kostnaderna.
Var du kan köpa och prisinformation
M-SR patronventilen är tillgänglig genom flera kanaler beroende på din plats och krav på kvantitet. Bosch Rexroth driver en officiell onlinebutik på [store.boschrexroth.com](http://store.boschrexroth.com/) dit standardkonfigurationer levereras inom en till tre dagar. Artikelnummer följer ett specifikt format, såsom R900350797 för en NG 30 KE vinkelventil med 0,5 bar fjäder.
Auktoriserade distributörer som BuyRexroth tillhandahåller patronventilen M-SR med transparent prissättning och världsomspännande fraktalternativ. Dessa distributörer har vanligtvis vanliga storlekar och kan beställa specialkonfigurationer direkt från fabriken. Ledtiderna för standarddelar är vanligtvis korta, medan anpassade specifikationer kan kräva flera veckor.
Priset varierar avsevärt beroende på ventilstorlek och konfiguration. Mindre storlekar som NG 6 kostar vanligtvis mellan 50 och 80 dollar, medan stora NG 30-ventiler kan nå 200 dollar eller mer. Kompatibla alternativ från kinesiska tillverkare kan kosta 20 till 40 procent lägre, även om minsta beställningskvantitet kan vara högre än vad som föredras för små projekt.
För specialiserade applikationer som kräver FKM-tätningar eller icke-standardiserade spricktryck, ger en offertbegäran direkt från distributörer eller tillverkare ofta de bästa resultaten. Teknisk support kan hjälpa till att bekräfta att den valda patronventilens M-SR-konfiguration matchar applikationskraven före köp.
Designöverväganden för systemintegration
Att integrera M-SR-patronventilen i ett hydraulsystem kräver noggrann uppmärksamhet på grenrörsdesign och kretslayout. Ventilen installeras i ett standardhålrum som måste bearbetas till exakta dimensioner. Att arbeta med många leverantörer som följer ZN 10001-standarden säkerställer korrekt passform och prestanda.
Flödesriktningen genom patronventilen M-SR måste vara i linje med kretsdesignen. Pilen på ventilhuset eller katalogsymbolen indikerar den fria flödesriktningen. Att installera ventilen bakåt blockerar allt flöde, så verifiering under monteringen är viktig. Vissa tekniker markerar grenrörsblocket med flödespilar för att förhindra installationsfel.
Tryckfallsberäkningar bör ta hänsyn till ventilens egenskaper vid förväntade flödeshastigheter. Medan tryckfallet genom patronventilen M-SR vanligtvis är litet jämfört med andra kretsbegränsningar, har högflödesapplikationer fördel av att välja nästa större storlek för att minimera energiförluster och värmegenerering.
Valet av spricktryck påverkar både flödesmotståndet framåt och den omvända tätningskraften. Tillämpningar som kräver minimalt motstånd framåt bör använda lägre spricktryck som 0,2 bar eller till och med den fjäderlösa versionen. System som måste hålla trycket mot varierande belastningar drar nytta av högre spricktryck som ger starkare tätning.
Temperaturcykler och vätskekompatibilitet bör verifieras under designfasen. Om systemet kommer att se extrema temperaturer eller använder specialvätskor, förhindrar att tätningsmaterialkompatibilitet för tidigt fel. FKM-tätningsalternativet utökar kemikaliebeständigheten för applikationer som involverar aggressiva tillsatser eller förhöjda temperaturer.
Slutsats
Bosch Rexroth M-SR patronventil ger pålitlig backventilfunktion i en kompakt förpackning lämplig för högtryckshydrauliksystem. Dess inskruvade patrondesign förenklar installationen samtidigt som externa läckagevägar elimineras. Utbudet av storlekar från NG 6 till NG 30 täcker flödeskrav från små cylindrar till stora industriella kretsar.
Att välja rätt patronventil M-SR-konfiguration innebär att matcha ventilstorleken till flödeskraven, välja lämpligt spricktryck för applikationen och verifiera tätningens kompatibilitet med driftsförhållandena. Den utmärkta livslängden och minimala underhållskrav gör denna ventil till ett kostnadseffektivt val under hela systemets livslängd.
Oavsett om man designar en ny hydraulkrets eller byter ut befintliga komponenter, kan förståelse av funktionerna och installationskraven för M-SR-patronventilen hjälpa till att säkerställa framgångsrik implementering. Den utbredda tillgängligheten och omfattande applikationshistoriken ger förtroende för att specificera denna beprövade hydrauliska komponent.
