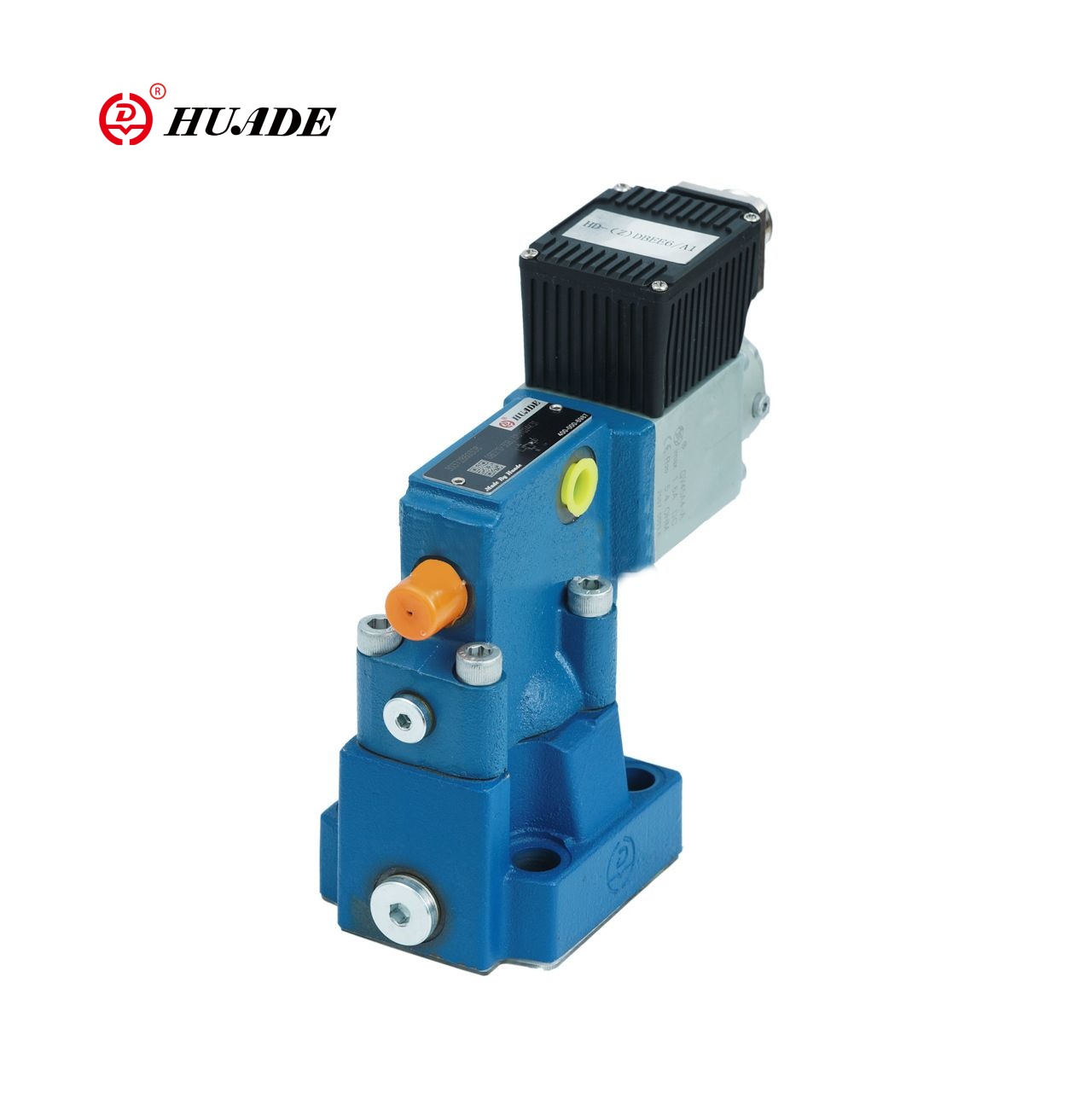

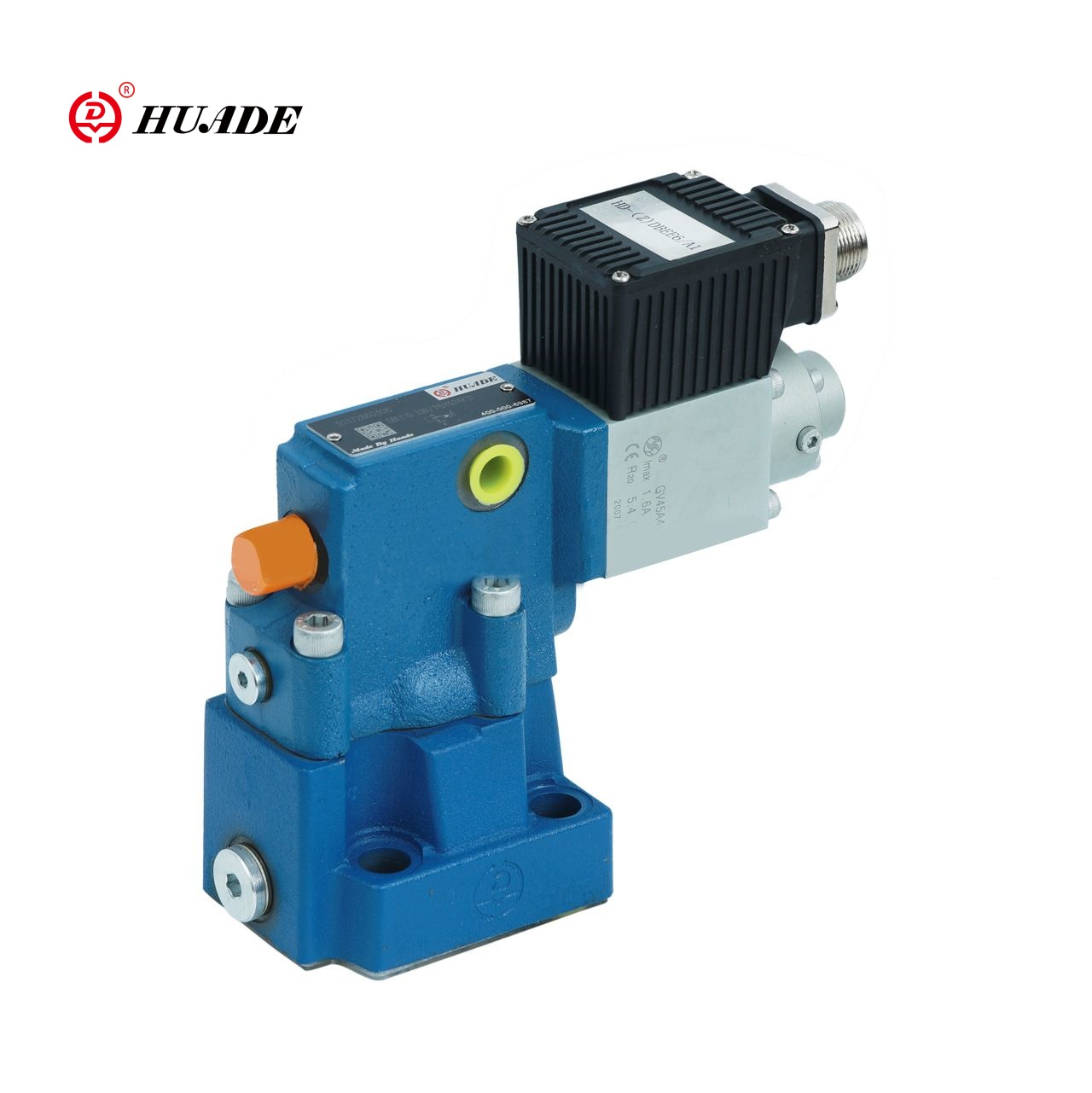

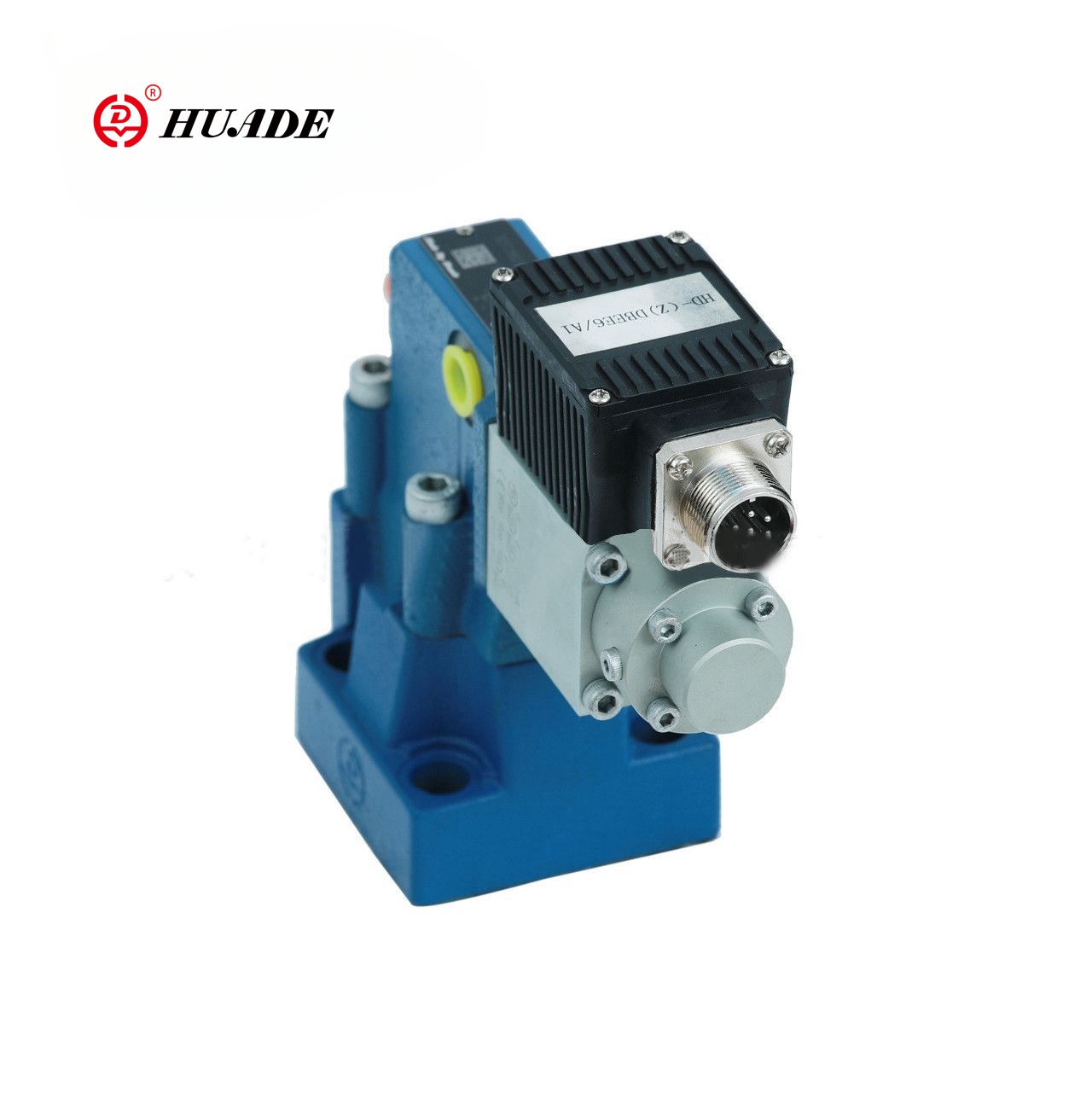

Proportionell tryckavlastningsventil zdbee-1x

ZDBEE-1X Proportionell avlastningsventil är en pilotdriven lättnadsventil, som drivs av en proportionell magnetventil för att uppnå trasig inställning och exakt kontroll av systemtrycket. Denna proportionella ventil kan helt ersätta samma modell från Rexroth. Huade hydraulventiler antar samma standarder som Rexroth, men priset är lägre.

Produktparameter för proportionell tryckavlastningsventil ZDBEE-1X

Produktfunktion och applicering av proportionell tryckavlastningsventil ZDBEE-1X

Drag:

▶ Ventil för att begränsa ett systemtryck

▶ Aktuering via proportionella solenoider

▶ För montering av underplattor eller smörgåsplatta

▶ Ventil och kontrollelektronik från en enda källa

▶ TYPER HD-ZDBEE med integrerad kontrollelektronik

①low Exempel Sprid av kommandot Value Pressure Karakteristiska kurvan

② oberoende justerbara upp och ner ramper

Ansökan:

ZDBEE-1X Proportionell lättnadsventil är lämplig för hydrauliska system som kräver exakt tryckkontroll, såsom tekniska maskiner, formsprutningsmaskiner, metallurgisk utrustning och andra fält.

Funktion och sektion av proportionell tryckavlastningsventil ZDBEE-1X

Proportionella tryckavlastningsventiler, typer HD-DBE aktiveras med hjälp av en proportionell magnetventil. Dessa ventiler används för att begränsa ett systemtryck. Med dessa ventiler är det möjligt att styvt justera systemtrycket, som ska begränsas, i förhållande till det elektriska kommandovärdet.

Dessa ventiler består i princip av en proportionell solenoid (1), huset (2), ventilkassetten (3), spolen (4) och pilotpoppen (8). Den proportionella magnetventilen omvandlar den elektriska strömmen proportionellt till en mekanisk kraft. En ökning av strömmen orsakar en motsvarande ökning av magnetventilen. Solenoidarmaturkammaren är fylld med hydraulvätska och är tryckbalanserad. Inställningen av systemtrycket utförs via de proportionella solenoiderna (1) i förhållande till kommandovärdet. Tryck som uppstår från systemet i Port P -handlingar på höger sida av spolen (4). Samtidigt verkar systemtrycket via kontrolllinjen (6) som är utrustad med en öppning (5) på fjäderbelastade sidan av spolen (4). Via ett ytterligare rifice (7) verkar systemtrycket på pilotpoppen (8) mot kraften i den proportionella magnetventilen (1). När systemtrycket har nått det förinställda värdet hissar pilotpoppen (8) från sitt säte. Beroende på modell kan pilotolja nu strömma bort externt via port A (y) eller internt i tanken, detta har effekten av att begränsa trycket på fjäderbelastade sidan av spolen (4). Om systemtrycket fortsätter att stiga något, skjuter det högre trycket på höger sida av spolen spolen till vänster till kontrollposition P till T. vid en minsta kontrollström -som svarar på ett kommandovärde på noll -kommer det minsta sedimenterbara trycket att ställas in.

Struktur av proportionell tryckavlastningsventil ZDBE-1X

Struktur av proportionell tryckavlastningsventil zdbee-1x

När det gäller funktionell design motsvarar proportionell ventil ZDBEE-1X i princip ZDBE-proportionella avlastningsventiler. Den enda skillnaden är att den proportionella magnetventilen är utrustad med ett hus, inom vilket den elektroniska styrenheten byggs. Strömförsörjning och inställningsspänning tas emot via en plug-in-kontakt (11).

Karakteristikens inställda punkttryck är förinställt av tillverkaren baserat på principen om minsta tillverkningstoleranser. Ramptiderna för tryckökning och minskning kan justeras oberoende med respektive potentiometrar.

Symbol för proportionell tryckavlastningsventil ZDBEE-1X
