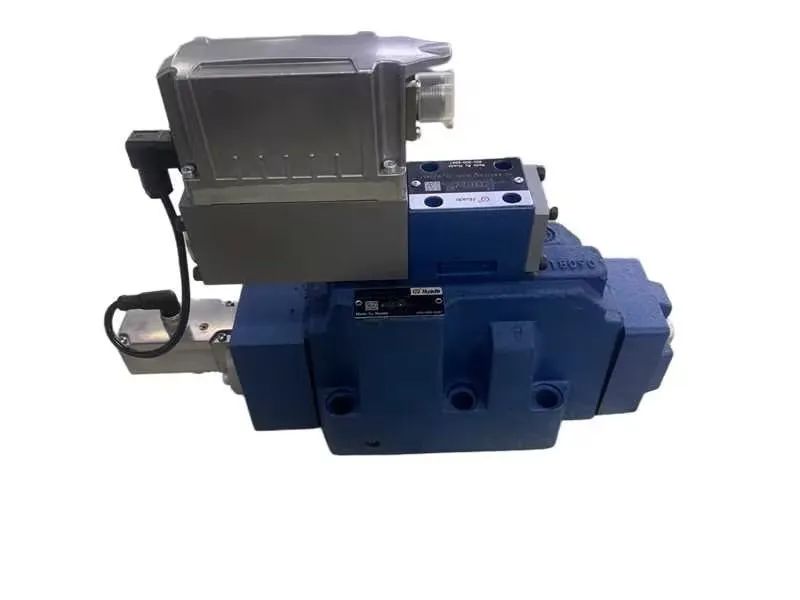

HD-4WRLE-4X/-serien är en pilotdriven högfrekventa svarsriktningsventil som integrerar återkoppling av elektrisk position med ombord elektronik (OBE). Den har snabbt svar, hög kontrollnoggrannhet och en misslyckad position i händelse av kraftförlust. Elektroniken ombord justerar exakt positionerna för både pilot- och huvudkontrollventilspolarna, vilket möjliggör korrekt position, hastighet och tryckkontroll under högt tryck och stora flödesförhållanden, vilket säkerställer stabil och effektiv systemdrift. Denna produkt används ofta i olika branscher som industriell automatisering, metallurgi och plastmaskiner, tack vare dess utmärkta högsvar och högprecisionsprestanda.
Parameter för HD-4WRLE-4X högfrekvent svarsventil
| Storlek | 10 | 16 | 25 | 27 | 32 | 35 |
| Maximalt tryck (bar) | 350 | |||||
| Nominellt flöde (l/min) △ p = 10bar | 60 | 200 | 350 | 430 | 400 | 1000 |
| 100 | 250 | 400 | 600 | 600 | - | |
| Hysteres (%) | <0,1 | |||||
| Känslighet | <0,05 | |||||
| Repeterbarhet | <0,08 | |||||
Produktfunktioner:
▶ Riktningskontrollventil med tvåstegspositionstängd återkoppling;
▶ Pilotkontrollsteget antar en högfrekvent svarventil, ventilkärna och ventilhylsa struktur med servoprestanda;
▶ Med analog eller bussgränssnitt valfritt (Ethernet/IP, Profinete, Ethercat, Modbus RTU, Canopen, etc.)
▶ med integrerad elektronisk styrenhet;
▶ Högfrekvensrespons, låg hysteres;
▶ Lämplig för position, hastighet och tryckkontroll.
