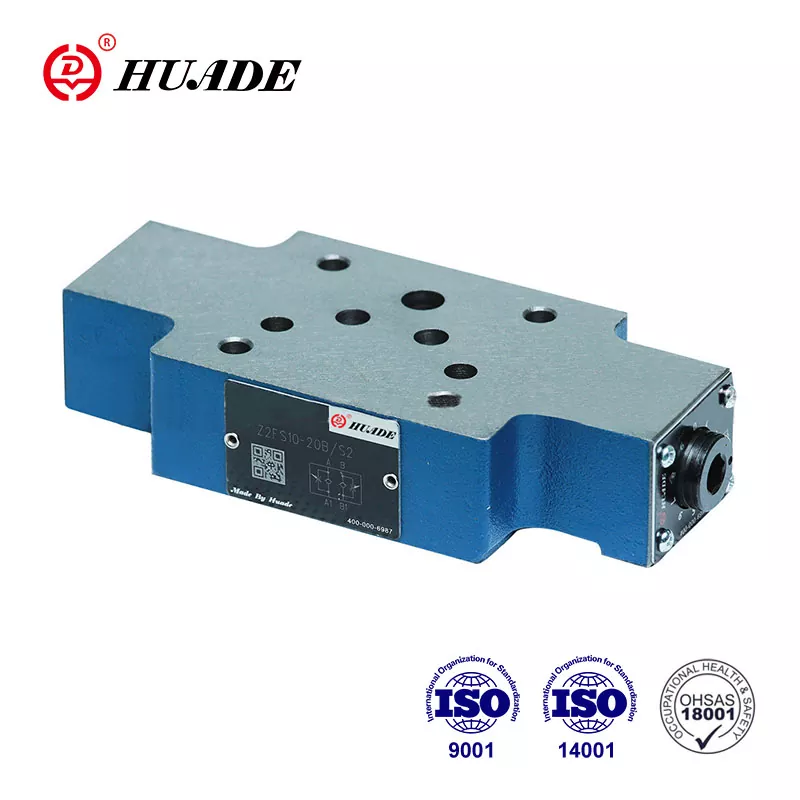

Dubbelgas/backventil typ Z2FS 10...-30B/...är i sandwich-plåtdesign. Denna flödesventil används för in- eller utmätning. Den kan ersätta serien Z2FS 10-5-3X som erbjuds av Rexroth på grund av två långvariga samarbeten med Rexroth. Produktförpackning av strypventiler Z2FS 10-5 kan också skräddarsys, såsom vattentät plastförpackning, standardkartong eller plywoodförpackning.
|
Tryckvätska |
Mineralolja (för NBR-tätning) eller fosfatester (för FPM-tätning) |
|
Vätsketemperaturintervall (℃) |
-30 till +80 |
|
Viskositetsområde (mm²/s) |
10 till 800 |
|
Grad av förorening |
Maximal tillåten grad av kontaminering av hydraulvätskan till NAS 1638 |
|
Maximalt arbetstryck (MPa) |
upp till 31,5 |
|
Maximalt flöde (L/min) |
upp till 160 |
|
Vikt (kg) |
ca 3.1 |
Drag:
▶ Sandwichplattaventil
▶ Porteringsmönster till DIN 24 340 från A, ISO 4401 och CETOP - RP 121 H
▶ För att begränsa huvud- eller pilotvätskeflödet för 2 serviceportar
▶ 3 justeringselement
. Låsbar vred med våg
. Spindel med invändig sexkant och våg
. Vridknapp med våg
▶ För mätning in eller utmätare
Ansökan:
Dubbelgasbackventil Z2FS 10-5 används för att begränsa huvud- eller pilotflödet i en eller två serviceportar. Två symmetriskt anordnade gas-/backventiler begränsar flödet i en riktning och tillåter fritt flöde i motsatt riktning.
För inmätningsstyrning passerar vätska från port A1 till port A2 via stryppunkten (1), som görs upp till ventilsätet (2) och strypspolen (3.1). Strypspolen (3.1) är axiellt justerbar via spindeln (4), vilket gör att stryppunkten (1) kan justeras. Samtidigt når vätskan i port A1 spolsidan (6) via hålet (5). tryck som finns utöver fjäderkraften håller gasspjället (3.1) i sitt strypläge. Flödet som flödar tillbaka från serviceporten B2 flyttar spjällspolen (3.2) mot fjädern (7) vilket gör att ventilen fungerar som en backventil och tillåter fritt flöde. Beroende på hur ventilen är installerad kan strypeffekten ordnas som en in- eller utmätare.
Begränsning av huvudvätskeflödet
För att ändra hastigheten på ett ställdon (huvudvätskeflöde) installeras den dubbla gas-/backventilen mellan riktningsventilen och underplattan.
Begränsning av pilotvätskeflödet
I pilotstyrda riktningsventiler är dubbel-/gasbackventilen installerad som en pilotchokejustering (pilotvätskeflöde). Den är monterad mellan huvudventilen och pilotventilen.
Struktur för dubbelgas/backventil, typ Z 2 FS 10-5- 30B
Symbol för Z 2 FS 10 - 30B
