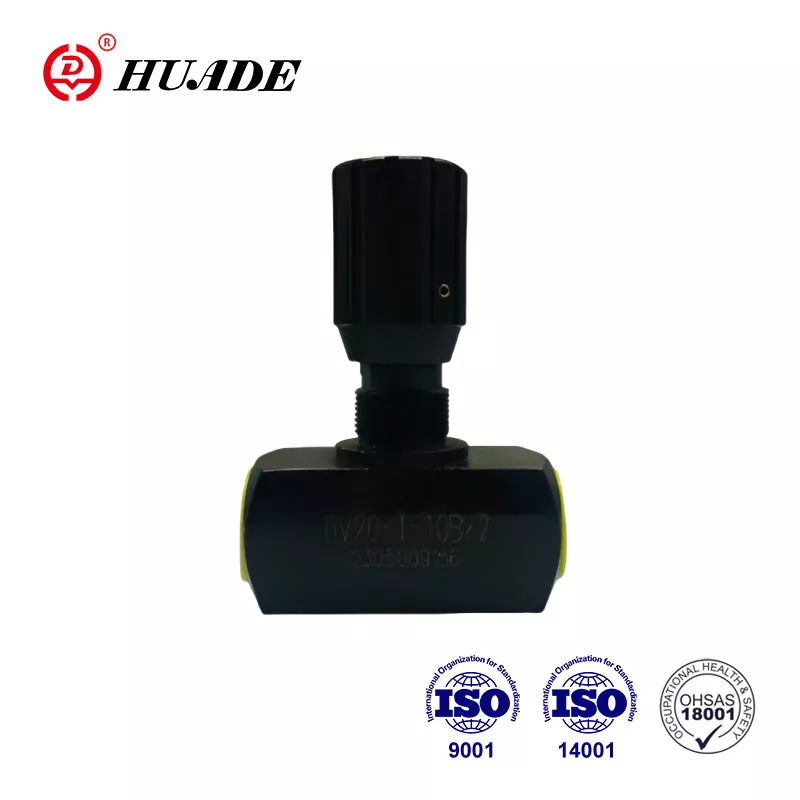

Strypventil DV

Ventiler typ DV är gas/avstängningsventilen. Huade Hydraulic etablerades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979 och har bildat en stor produktionsskala. Genom att introducera den avancerade tekniken från Rexroth erbjuder Huade® gasspjäll/isoleringsventil DV överlägsen prestanda. Det är ett prisvärt alternativ till liknande produkter från internationellt kända varumärken.

Produktparameter för Throttle Valve DV

Produktfunktion och tillämpning av trottelventil DV

Drag:

▶ Gängad anslutning

▶ Montering av underplåt

Ansökan:

Gas-/avstängningsventilerna typ DV tjänar till att ställa in ett exakt oljeflöde och kan även användas för avstängningsfunktion.

Sektion och symbol för trottelventil DV

Stryp-/avstängningsventiler typ DV består i huvudsak av ett hus (1), inställningsratt (2) med låsanordning (3). Genom att vrida inställningsvredet (2) åt vänster ökar spindeln (4) med gasspjäll (5) flödessektionen (6) till max. Genom att vrida inställningsratten (2) åt höger, minskar spindeln (4) med gasspjäll (5) flödessektionen (6) tills den är helt stängd utan läckage. För upprepad inställning finns en färgskala (7) på den övre änden av spindeln (4). Arean av den färgade triangeln (8) som visar indikerar hur långt ventilen är öppen (ju större färgad triangel desto större öppning) . Flödesinställningen låses med hjälp av låsanordning (3).

Struktur för strypventil DV

symbol of throttle valve DV
