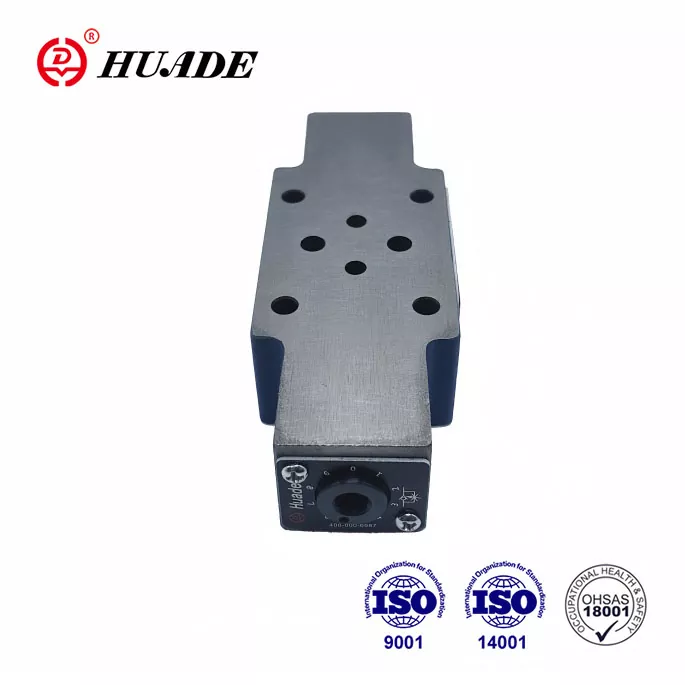

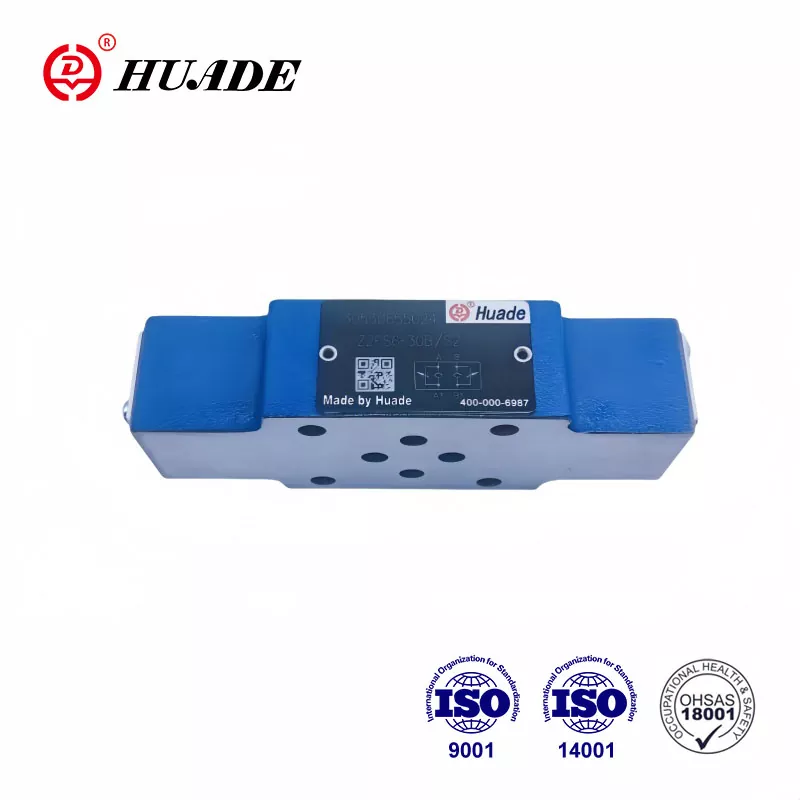

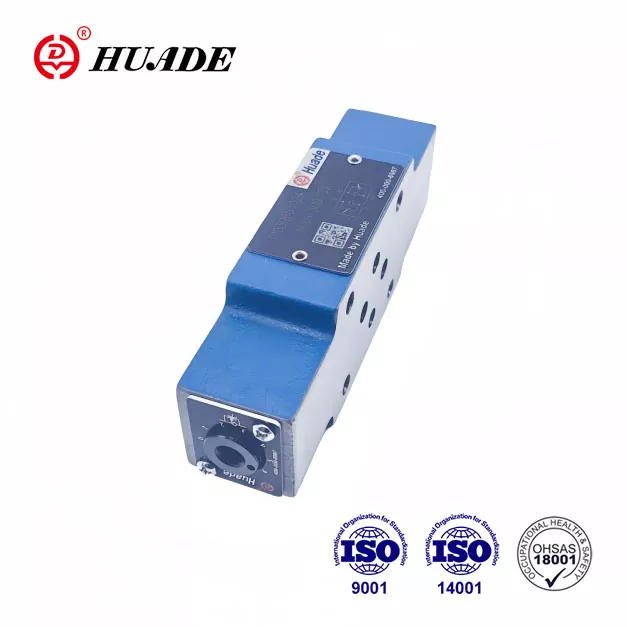

Ventiler Typ Z 2 FS 6 är dubbla gasreglage/kontrollventiler i Sandwich Plate -design. Denna ventil är lämplig för vertikal staplingsenhet och används för kontroll av inlopps- eller utloppsmätare. Som ett resultat av två långsiktiga samarbete med Rexroth matchar denna gasreglage Z2FS 6 Rexroth i prestanda och kan ersätta Rexroth® Z2FS6 3XB-serien. Det är ett prisvärt alternativ för Rexroth.
|
Tekniska data (för applikationer utanför dessa parametrar, kontakta oss!) |
|||
|
Storlek |
6 |
16 |
22 |
|
Maximalt flöde (L/min) |
80 |
250 |
350 |
|
Maximalt arbetstryck (MPA) |
31.5 |
35 |
|
|
Tryckvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
||
|
Viskositetsintervall (mm ²/s) |
10 till 800 |
||
|
Vätsketemperaturområde (℃) |
-30 till+80 |
||
Drag:
▶ Sandwich Plate Design
▶ Portingmönster till DIN 24 340, från A, ISO 4401 och CETOP - RP 121H
▶ Begränsning av huvud- eller pilotflödet med två serviceportar
▶ Mäter-in eller meter-out-kontroll.
Ansökan:
Gasreglagsventiler Z2FS 6 används för att begränsa huvud- eller pilotoljeflödet vid en eller två serviceportar.
Två symmetriskt arrangerade gasspjäll/kontrollventiler begränsar flödet (med hjälp av justerbara gasspolar) i en riktning och tillåter fritt returflöde i den andra riktningen.
Huvudflödesbegränsande
Den dubbla gasreglaget/kontrollventilen är monterad mellan riktningsventilen och underplattan för att ändra hastigheten på ett ställdon (huvudflödesbegränsande).
Pilotflödesbegränsande
När det gäller pilotstyrda riktningsventiler kan den dubbla gasspjäll/kontrollventilen användas som en pilot choke -justering (pilotflödesbegränsande). I detta fall är den monterad mellan huvudventilen och pilotventilen.
Struktur av dubbel gasspjäll/kontrollventil, typ Z2FS6 30B
Princip för hydraulsystem
