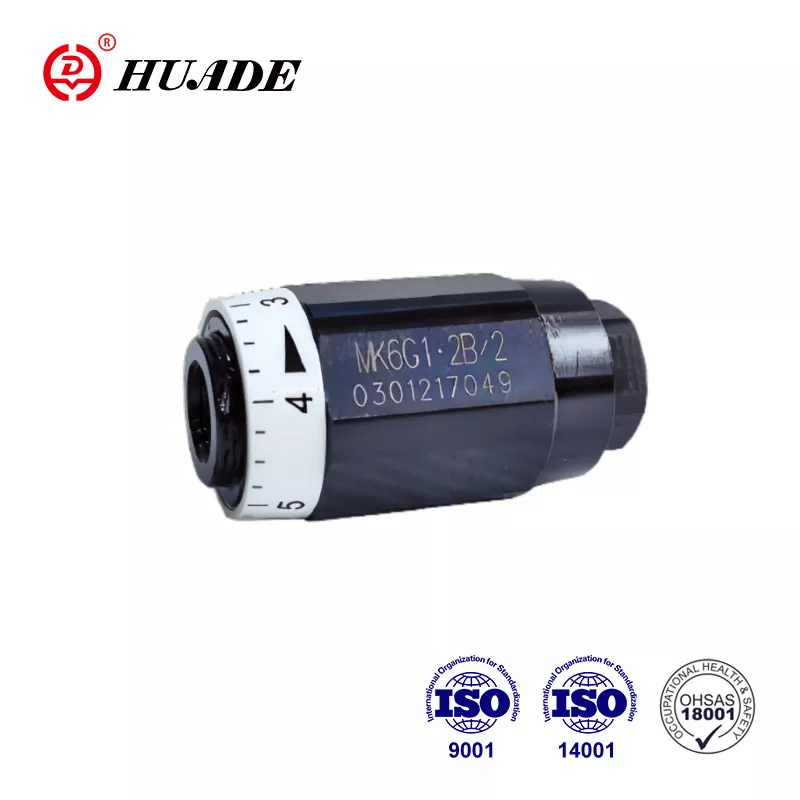

Ventiltyper Mk är tryck- och viskositetsberoende gasspjällsbackventiler. Denna ventil tillverkad av Huade Hydraulic är den mest använda flödesventilen. Huade® hydrauliska flödesventiler har lockat många konsumenter. Huade är ett välkänt varumärke i Kina. Fabriken har mer än 750 maskiner importerade från hela världen för att strikt kontrollera produktkvaliteten. Produktförpackningar av MK-spjällbackventiler kan skräddarsys, till exempel att använda standardkartonger, vakuumförpackningar eller plywoodlådor.
|
Tekniska data (för applikationer utanför dessa parametrar, kontakta oss!) |
|||||||
|
Storlek |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maximalt flöde (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Tryck (MPa) |
upp till 31,5 |
||||||
|
Spricktryck (MPa) |
0,05 (Typ MK) |
||||||
|
Tryckvätska |
Mineralolja eller fosfatester |
||||||
|
Viskositetsområde (mm²/s) |
10 till 800 |
||||||
|
Tryckvätsketemperaturintervall (℃) |
-30 till +80 |
||||||
Drag:
▶ Lämplig för direkt in-line montering
▶ Tryck- och viskositetsberoende
Ansökan:
Denna ventil är en rörformad spjällbackventil direkt installerad på rörledningen. Ventilens gasspjällsport har en axiell triangulär spårstruktur och har 7 specifikationer och två anslutningsgängor. Huvudfunktionen hos gasspjällsventilen MK är att styra ställdonets hastighet.
När flödet passerar genom ventilen i strypriktning, pressar fjädern och vätskan tallriken på sitt säte, vilket blockerar flödet. Vätska strömmar via sidoborrningen till stryppunkten, som bildas mellan huset (2) och den justerbara hylsan (1). I motsatt riktning verkar vätsketrycket på tallriksens yta och lyfter den från sitt säte och tillåta vätska att strömma fritt, ohindrad, genom ventilen. Samtidigt ger en del av vätskan som strömmar genom det ringformiga spelet den önskade självrenande effekten.
Struktur av typ MK spjällbackventil
Symboler av typ MK spjällbackventil
