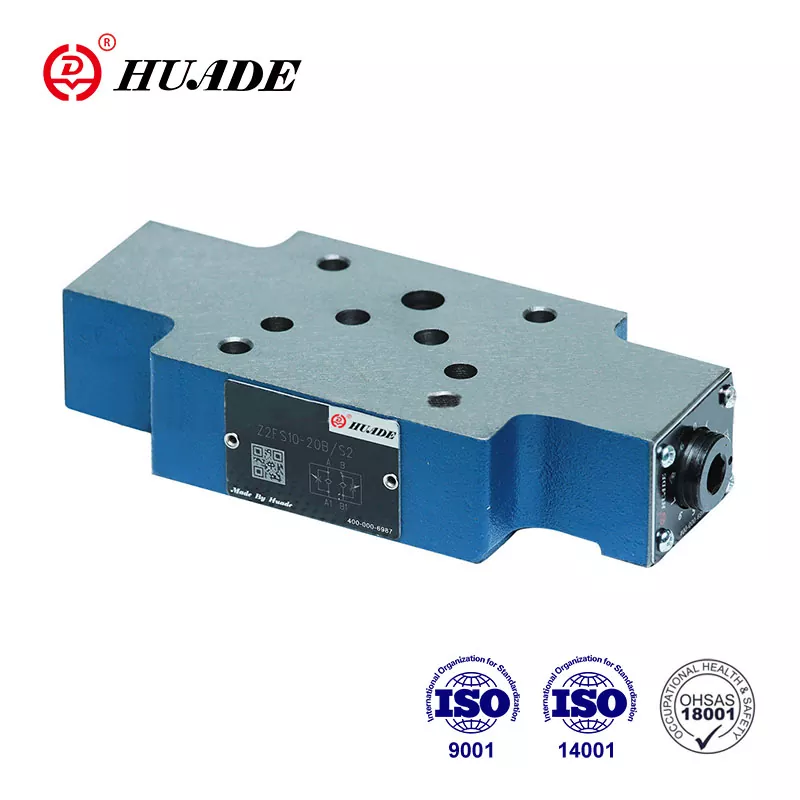

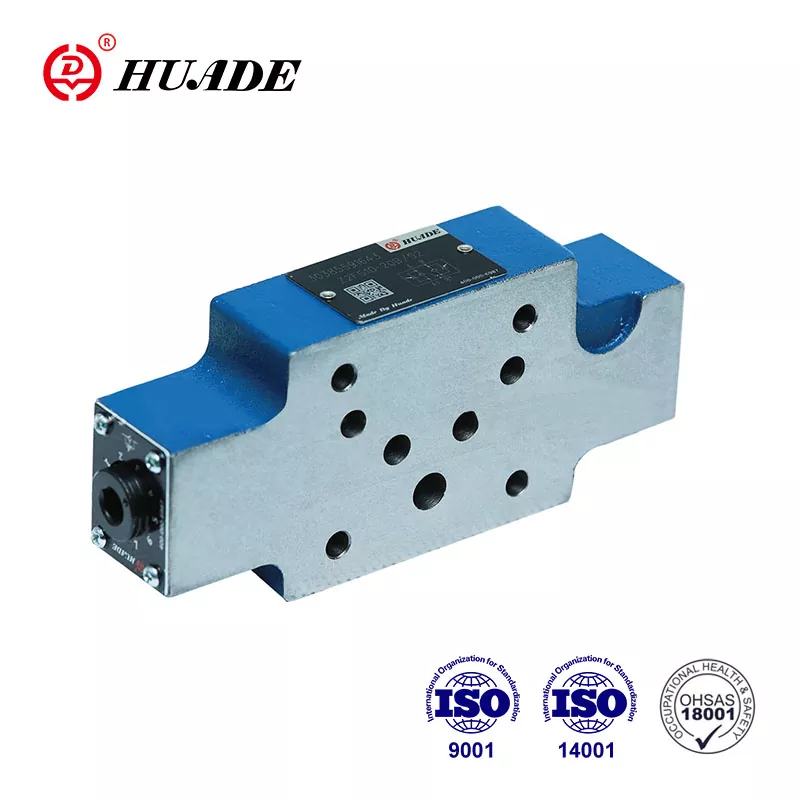

Dubbel gasreglage/kontrollventiler Z 2 FS10 ... 20B/... är i Sandwich Plate Design. De kan monteras vertikalt. Genom att introducera banbrytande teknik från Rexroth kan Huade® Z2FS 10 nå samma nivå som Rexroth-produkter när det gäller prestanda, kvalitet och kompatibilitet. Huade® gasspjällventiler har vunnit ett brett marknadsigenkänning och användarförtroende.
|
Storlek |
10 |
|
Maximalt flöde (L/min) |
160 |
|
Maximalt arbetstryck (MPA) |
31.5 |
|
Tryckvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Viskositetsintervall (mm ²/s) |
10 till 800 |
|
Vätsketemperaturområde (℃) |
-30 till+80 |
Drag:
▶ Sandwich Plate Design
▶ Portingmönster till DIN 24 340, från A, ISO 4401 och CETOP - RP 121H
▶ Begränsning av huvud- eller pilotflödet av två serviceportar
▶ Mäter-in eller meter-out-kontroll.
Ansökan:
Dubbel gasreglagsventiler Z2FS 10 används för att begränsa huvud- eller pilotoljeflödet vid en eller två serviceportar. Två symmetriskt arrangerade gasreglage/kontrollventiler begränsar flödet (med hjälp av justerbara gasspolar) i en riktning och tillåter fritt returflöde i den andra riktningen.
Ventiler Typ Z 2 FS10 ... 20B/... är dubbla gasreglage/kontrollventiler i Sandwich Plate -design.
Huvudflödesbegränsande
Den dubbla gasreglaget/kontrollventilen är monterad mellan riktningsventilen och underplattan för att ändra hastigheten på ett ställdon (huvudflödesbegränsande).
Pilotflödesbegränsande
När det gäller pilotstyrda riktningsventiler kan den dubbla gasspjäll/kontrollventilen användas som en pilot choke -justering (pilotflödesbegränsande). I detta fall är den monterad mellan huvudventilen och pilotventilen.
Struktur av dubbel gasspjäll/kontrollventil, typ Z 2 FS10 ... 20B
Principen om hydrauliska system av Z 2 FS10 ... 20B
