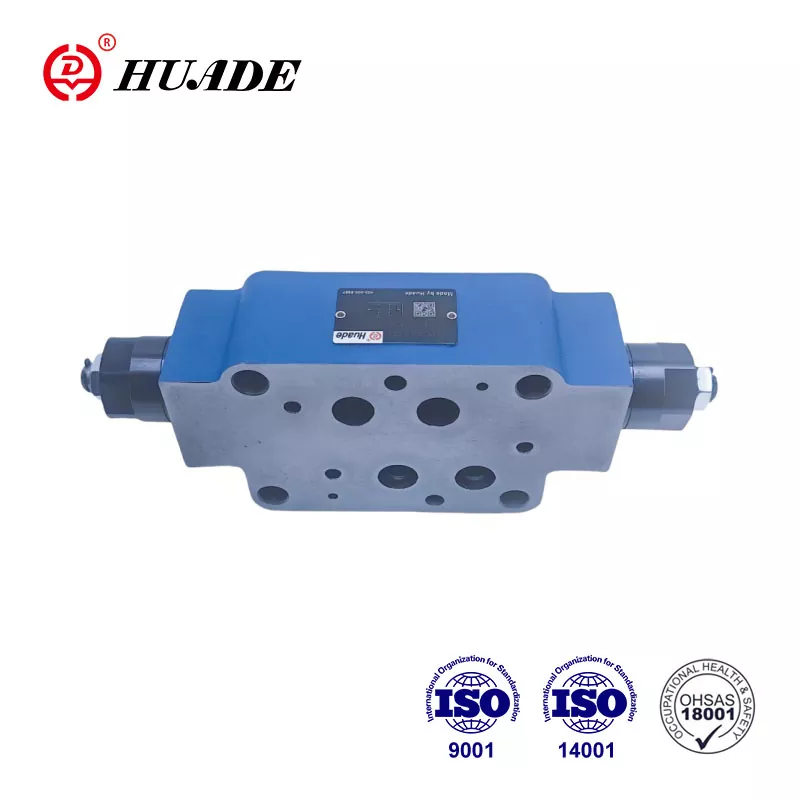

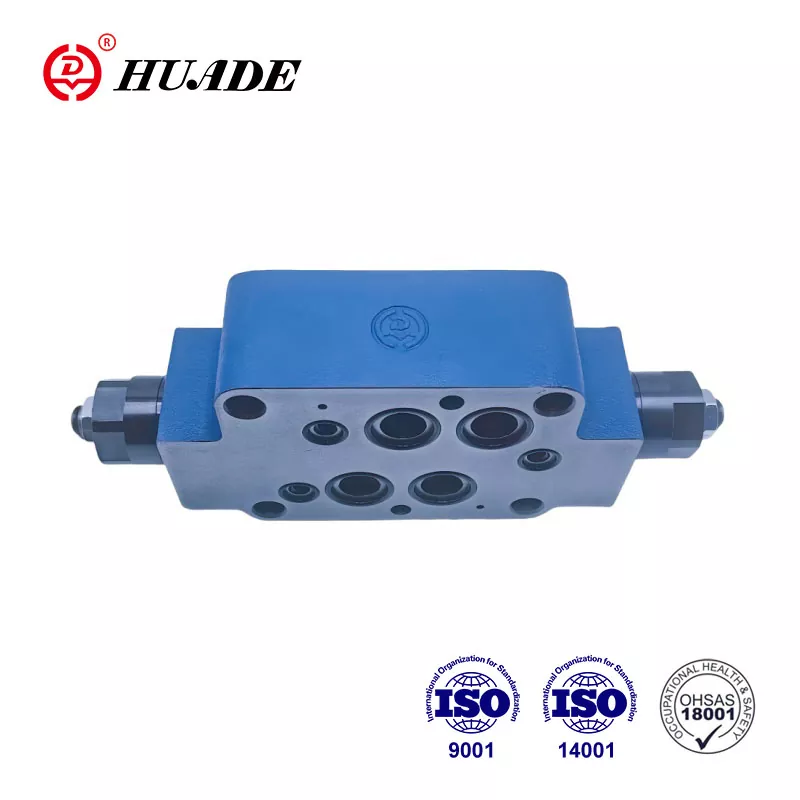

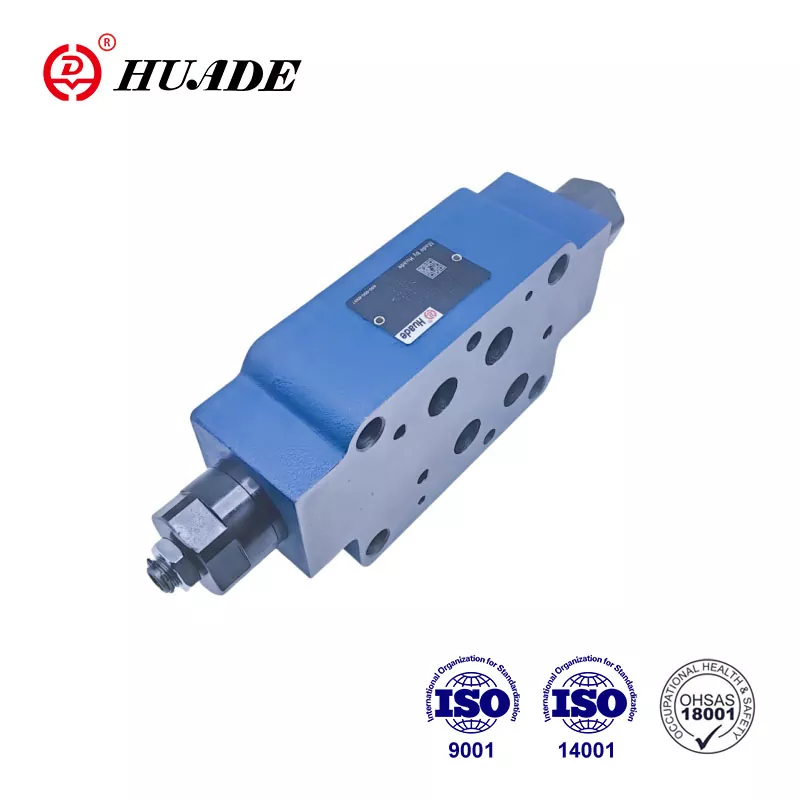

Sandwichplattans design Ventiler typ Z 2 FS 16 är dubbla gas-/backventiler. Funktionen hos denna ventil är att styra inlopps- eller utloppsflödet. Att Huade® Z 2 FS 16 kan ersätta Rexroth® Z2FS 16 3XB beror främst på det långvariga samarbetet med Rexroth. Fabriken kontrollerar strikt produktkvaliteten och alla gasspjällsbackventiler uppfyller internationella standarder.
|
Teknisk data (för applikationer utanför dessa parametrar, kontakta oss!) |
|||
|
Storlek |
6 |
16 |
22 |
|
Maximalt flöde (L/min) |
80 |
250 |
350 |
|
Maximalt arbetstryck (MPa) |
31.5 |
35 |
|
|
Tryckvätska |
Mineralolja (för NBR-tätning) eller fosfatester (för FPM-tätning) |
||
|
Viskositetsområde (mm²/s) |
10 till 800 |
||
|
Vätsketemperaturintervall (℃) |
-30 till +80 |
||
Drag:
▶ Smörgås tallrik design
▶ Porteringsmönster till DIN 24 340, från A, ISO 4401 och CETOP - RP 121H
▶ Begränsning av huvud- eller pilotflöde med två serviceportar
▶ Kontroll av mätare in eller ut.
Ansökan:
Gasspjällsbackventiler Z 2 FS 16 används för att begränsa huvud- eller pilotoljeflödet vid en eller två serviceportar.
Ventiler typ Z 2 FS 16 är dubbla gas-/backventiler i sandwich-plåtdesign. Två symmetriskt anordnade gas-/backventiler begränsar flödet (med hjälp av justerbara gasspolar) i ena riktningen och tillåter fritt returflöde i den andra riktningen.
Huvudflödesbegränsning
Den dubbla gas-/backventilen är monterad mellan riktningsventilen och underplattan för att ändra hastigheten på ett ställdon (huvudflödesbegränsning).
Pilotflödesbegränsning
I fallet med pilotmanövrerade riktningsventiler kan den dubbla gas-/backventilen användas som en pilotchokejustering (pilotflödesbegränsning). I detta fall monteras den mellan huvudventilen och pilotventilen.
Struktur för dubbelgas/backventil, Typ Z 2 FS 16 3XB
Principen för hydrauliska system
