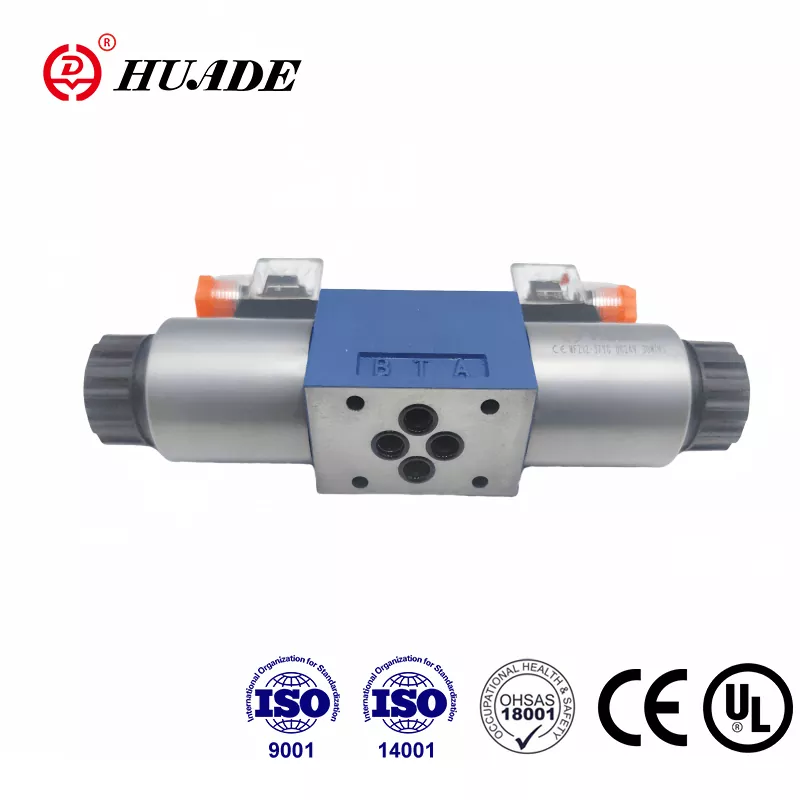

Riktningskontrollventil 4We 10 D för Rexroth

Peking Huade Hydraulic upprättades 1979, den har nu utvecklats till en stor statlig företagsgrupp som specialiserat sig på design, tillverkning och service av hydraulventiler och utrustning. Huade® Directional Spool Valve Type 4We 10 D är ett prisvärt alternativ till samma modell som erbjuds av Rexroth. Solenoid Directional Valve Series har passerat CE och UL -certifieringar. Ventilerna kommer att packas i standardkartonger med anti-förfalskande etiketter. Fabriken har godkänt systemcertifieringarna för kvalitetshantering, miljöhantering och arbetshälsa och säkerhetshantering. Huade® hydrauliska riktningsventiler används i stor utsträckning i marina styrväxelhydrauliska system, svanesystem och justerbar tonhöjdpropeller hydraulsystem, Huade äger en enorm kundgrupp i marinindustrin.

Produktparameter för riktningskontrollventil 4We 10 D för Rexroth

Produktfunktion för riktningskontrollventil 4We 10 D för Rexroth

Drag:

▶ Direkt magnetventilens riktningsspolventil som standardversion

▶ Våt stift DC eller AC -solenoider med avtagbara spolar

▶ Perfekt kontur

▶ Spolar kan bytas ut utan att öppna den trycktäta kammaren

▶ Val av antingen centrala eller individuella elektriska anslutningar

▶ Valfri handöverträd

▶ Långt liv

▶ Portingmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H

Ansökan:

4WE 10 D är magnetventil. Den styr start, stopp och riktning för en vätska.

Funktioner, sektion av riktningskontrollventilen 4We 10 D för Rexroth

Riktningsventiler innefattar i princip huset (1), en eller två solenoider (2), styrspolen (3) och en eller två returfjädrar (4). I vila hålls kontrollspolen (3) i sitt centrala eller initiala läge med hjälp av returfjädrar (4) (utom i fallet med impulspolar). Kontrollspolen (3) drivs av våta stift -solenoider (2). Kraften i magnetventil (2) verkar på kontrollspolen (3) och flyttar den från sin viloposition till önskad slutposition. Detta tillåter fritt flöde från P till A och B till T eller P till B och A till T.

Vid de-Energizing Solenoid (2) Returneras kontrollspolen (3) till sitt ursprungliga position genom returfjäder (4).

Valfri handöverskridande (5) PEMITS KONTROLL SPOOL (3) som ska flyttas utan att solenoiderna är energiska.

Strukturdiagram över vi 10 30B -serien

Meddelande om riktningskontrollventil 4We 10

1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.

2. Tanken måste tätas och ett luftfilter måste installeras vid luftingång

3. Produkter utan underplattor när du lämnar fabriken, om det behövs, vänligen beställa speciellt.

4. Ventilfästningsskruvar måste väljas och användas enligt parametern som anges i provboken

5. Gruckan på ytan kopplad till ventilen krävs till 0,8.

6. Ytfinish på parningstycket krävs till 0,01/100mm.
