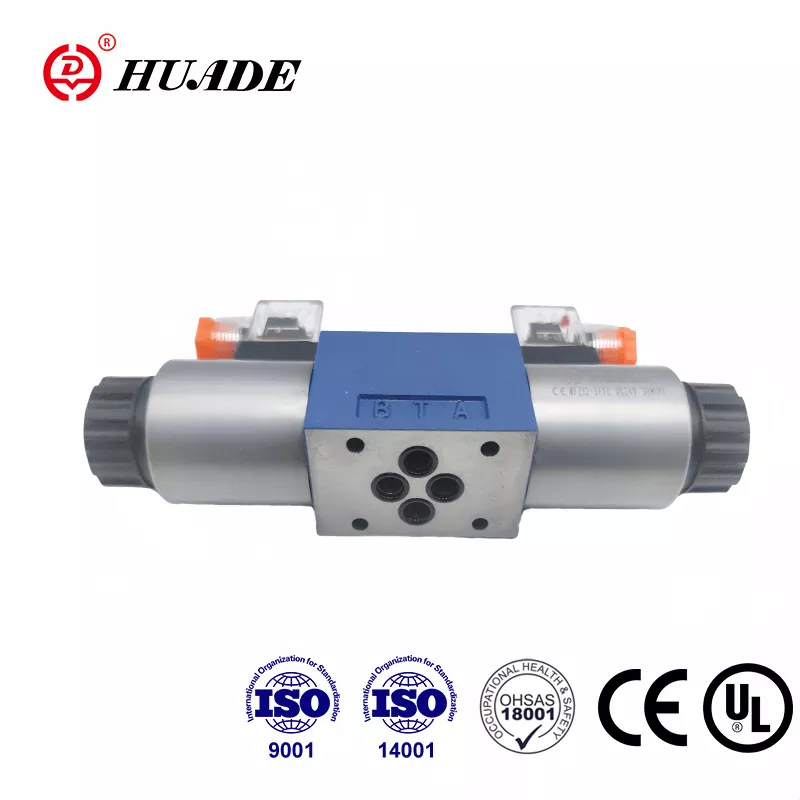

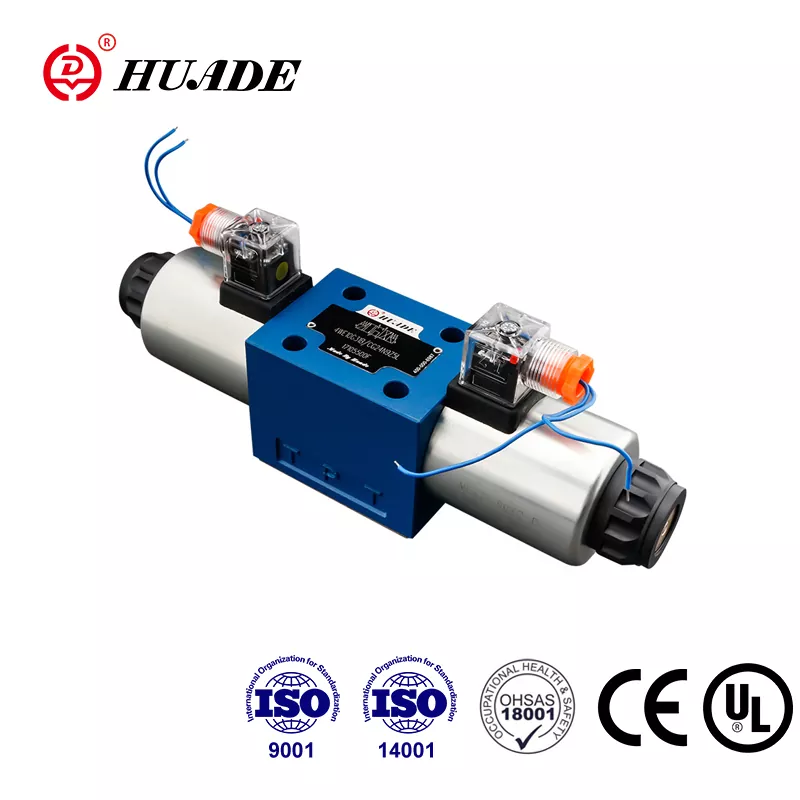

Huade Hydraulic etablerades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979 och har blivit en ledande tillverkare inom Kinas hydrauliska industri. Huade® riktningsventil typ 4WE 10 E kan helt ersätta Rexroth® samma modell. Huade lägger stor vikt på kvaliteten med mer än 750 stycken avancerad produktionsutrustning importerad från hela världen. 4WE 10 magnetventilserien har godkänt UL-certifiering. Den är mer avancerad i teknik och mer hållbar än liknande produkter i denna linje. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade® hydrauliska riktningsventiler är involverade i många nationella tekniska och försvarstekniska transformationsprojekt på grund av tillförlitlig prestanda.
|
Arbetstryck max. |
Ports A.B.P (MPa) |
till 31,5 |
|
Portar T (MPa) |
16 |
|
|
Flöde max (L/min) |
120 |
|
|
Tvärsnitt (omkopplingsläge 0): |
Med symbol Q ca 6 % av den nominella arean |
|
|
Tryckvätska |
Mineraloljor (för NBR-tätning) eller fosfatester (för FPM-tätning) |
|
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
|
|
Viskositetsområde (mm2/s) |
2,8~500 |
|
|
Vikt (kg) |
Ventil med 1 magnet |
5,1 (DC), 4,3 (AC) |
|
Ventil med 2 solenoider |
6,7 (DC), 5,1 (AC) |
|
Drag:
▶ Direkt magnetstyrd riktningsventil som standardutförande
▶ Våtstift DC eller AC solenoider med löstagbara spolar
▶ Lång livslängd
▶ Perfekt kontur
▶ Valfri hand-override
▶ Spolar kan bytas utan att den trycktäta kammaren öppnas
▶ Välj mellan centrala eller individuella elanslutningar
▶ Porteringsmönster till Din 24 340 form A, ISO 4401 och CETOP - RP 121H
Riktningsventiler 4WE 10 innefattar i princip huset (1), en eller två solenoider (2), styrsliden (3) och en eller två returfjädrar (4). I vila hålls styrspolen (3) i sitt centrala eller initiala läge med hjälp av returfjädrar (4) (förutom när det gäller impulsspolar). Styrspolen (3) drivs av våta stiftsolenoider (2). Kraften från solenoiden (2) verkar på styrspolen (3) och flyttar den från sitt viloläge till önskat ändläge. Detta tillåter fritt flöde från P till A och B till T eller P till B och A till T.
När solenoiden (2) slås av återgår styrspolen (3) till sitt utgångsläge av returfjädern (4).
Valfri hand-override (5) tillåter att styrspolen (3) kan flyttas utan att solenoiderna aktiveras.
Strukturdiagram för WE 10 30B-serien
1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.
2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.
3. Produkter utan underplåt när de lämnar fabriken.
4. Ventilfästskruvar måste väljas och användas enligt provboken.
5. Ytan som är kopplad till ventilen är ojämn till 0,8.
6. Ytfinish på passande del krävs till 0,01/100 mm.
