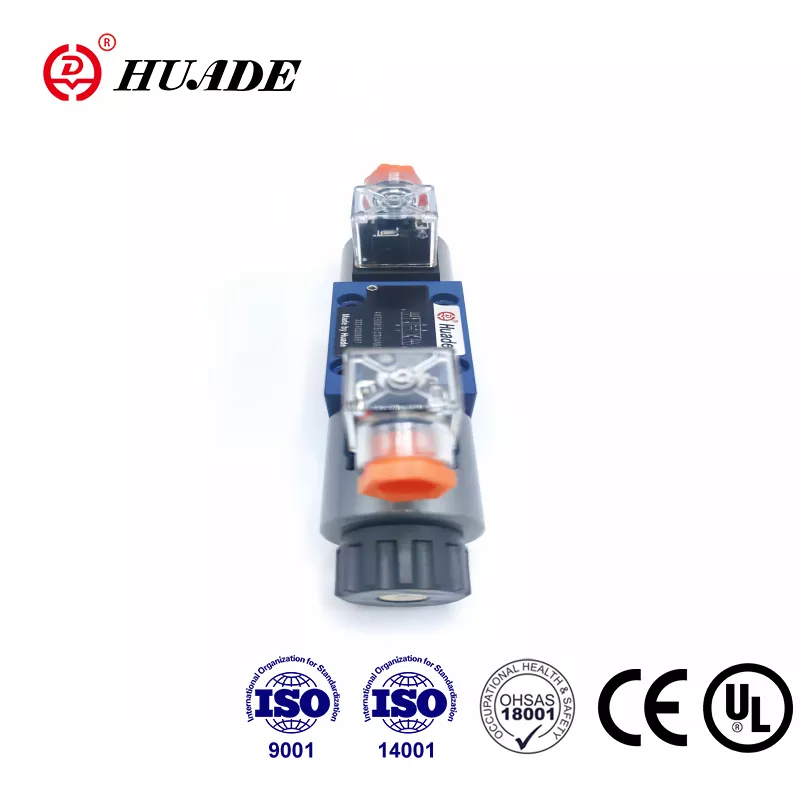

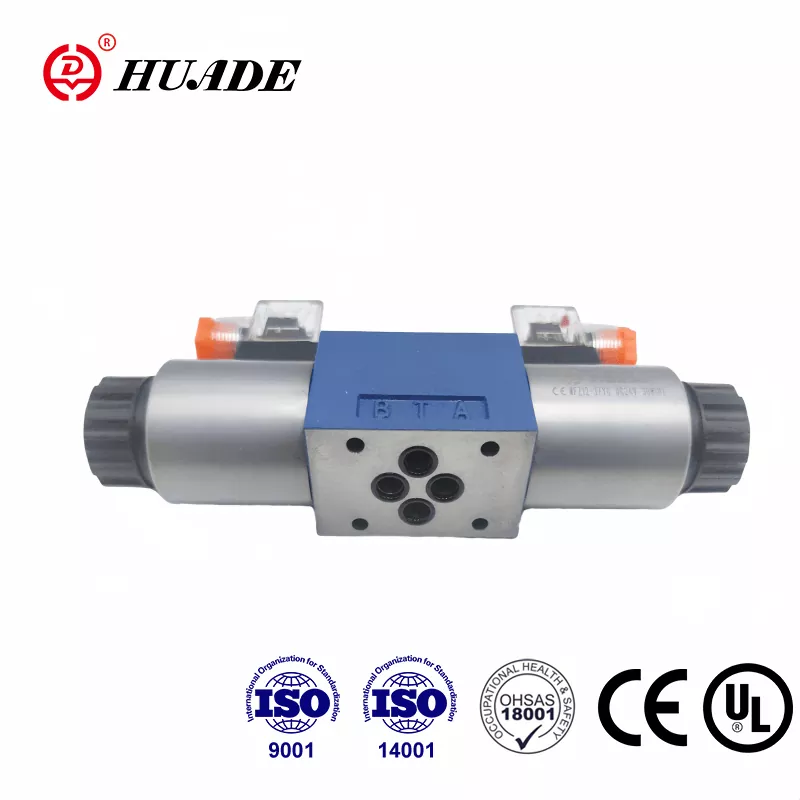

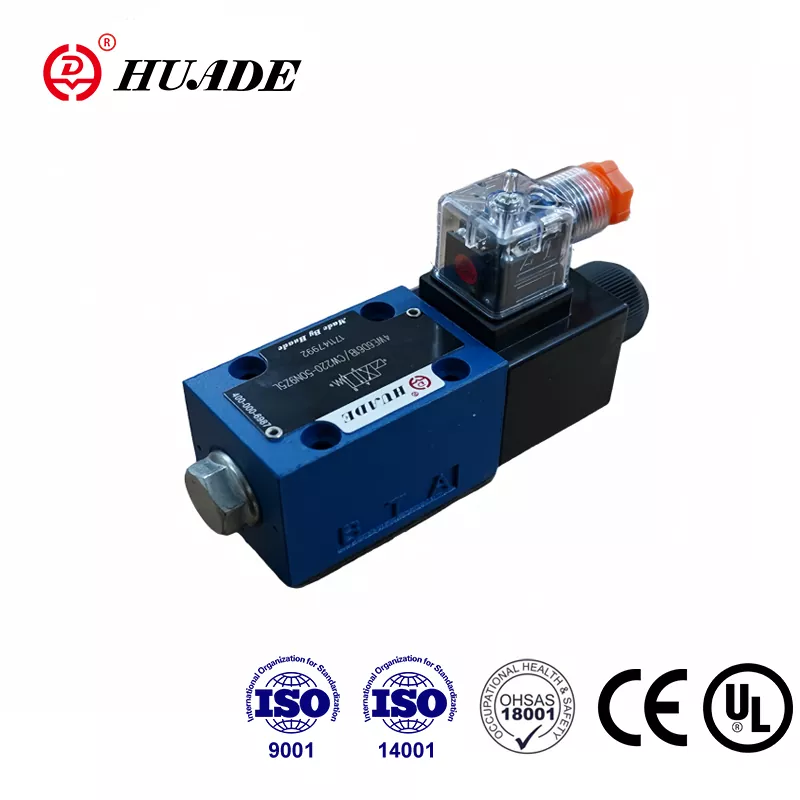

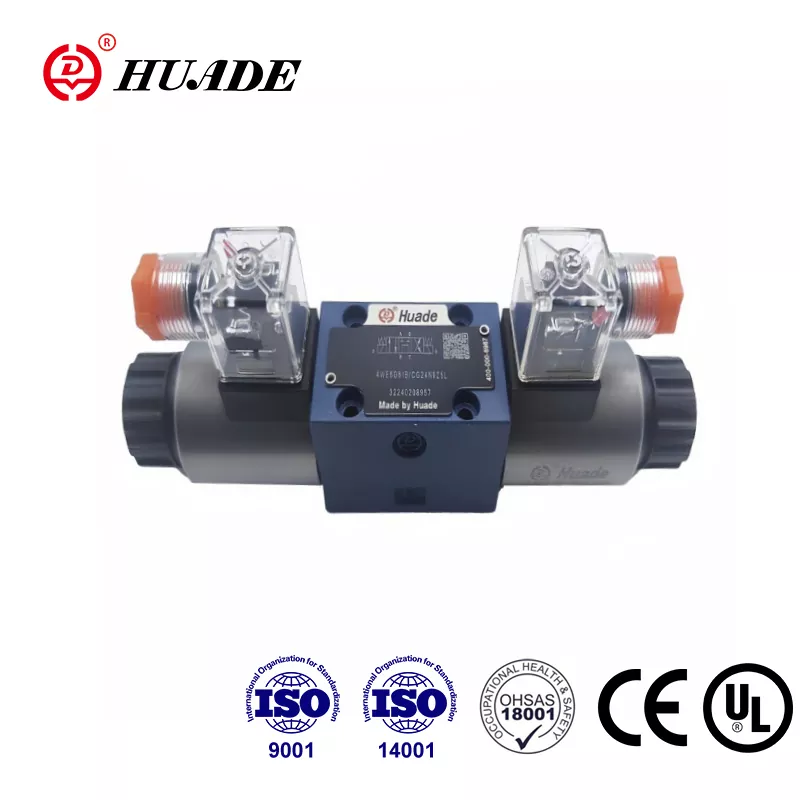

Peking Huade Hydraulic Industrial Group är ett känt statligt ägt företag som specialiserat sig på design, tillverkning och service av hydraulventiler och utrustning. Huade® 4WE 6 J Solenoid Directional Valve kan ersätta samma modell som erbjuds av Rexroth på grund av två gånger långsiktigt samarbete med Rexroth från 1979. Solenoidriktningsventilen We 6-serien har passerat CE-certifiering. Huade sätter stor stress på kvaliteten för att säkerställa att varje riktningsventil har överlägsen prestanda. FoU och produktionshanteringssystem möter ISO9001, ISO14001 och ISO45001. Huade® hydraulventiler används ofta inom den militära industrin och andra områden i Kina på grund av stabila prestationer. Det är ett pålitligt nationellt varumärke i Kina.
|
Hydraulisk |
|||
|
Max.Ooperation Pressure Ports A, B, P (MPA) |
upp till 35,0 |
||
|
Port T (㎫) |
21 (-); 16 (～) |
||
|
Med symboler A och B måste port T användas som en avloppsport |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Tryckvätska |
Mineraloljor eller fosfatester |
||
|
Viskositetsintervall (MM2/s) |
2.8 ~ 500 |
||
|
Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-30 ～+80 |
||
|
Föroreningsgrad |
Maximal tillåten föroreningsgrad av hydraulvätska till NAS 1638 klass9. |
||
|
Elektrisk |
|||
|
Spänningstyp |
Likström |
AC 50/60Hz |
|
|
Tillgängliga spänningar (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strömförbrukning (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-On Power (VA) |
- |
220 |
|
|
Tull |
kontinuerlig |
||
|
Växlingstid till IS0 6403 |
På (MS) |
25 till 45 |
10 till 20 |
|
Off (MS) |
10 till 25 |
15 till 40 |
|
|
Skydd till DIN |
IP 65 |
||
|
Växlingsfrekvens (cykler/h) |
upp till 15000 |
upp till 7200 |
|
|
Med elektriska anslutningar skyddande ledaren (PE) |
|||
Drag:
▶ Direkt magnetventil Aktiverad riktningsspolventil Högpresterande version
▶ Våt stift DC eller AC -solenoider med avtagbar spole
▶ Handöverskridande, valfritt
▶ Solenoidspole kan roteras genom 90 °
▶ Det är inte nödvändigt att öppna den trycktäta kammaren när du byter spole
▶ Elektriska anslutningar antingen som enskilda eller centrala anslutningar
▶ Portingmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Solenoidstyrda riktningsventiler av typ 4We 6 J styr start, stopp och riktning för en vätska.
I huvudsak består riktningsventilerna 4We 6 av bostäder (1), en eller två solenoider (2), kontrollspolen (3) och en eller två returfjädrar (4). I det avaktiverade tillståndet hålls kontrollspolen (3) i det neutrala eller initiala läget med hjälp av returfjädrar (4) (med undantag för impulspolar). Kontrollspolen (3) aktiveras via våta stift-solenoider (2). Kraften hos solenoiderna (2) verkar via kolven (5) på kontrollspolen (3) och skjuter detta från dess neutrala position till den nödvändiga slutpositionen. Detta ger fritt flöde från P till A och B till T eller P till B och A till T.
När magnetventil (2) avaktiveras returneras kontrollspolen (3) till dess neutrala position med hjälp av returfjädrarna (4).
En valfri handöverskridande hand (6) tillåter rörelse av kontrollspolen (3) utan att aktivera magnetventilen.
Strukturdiagram över WE 6 61B -serien
