När en pneumatisk cylinder rör sig för snabbt eller kämpar med stick-slip-rörelse, ligger lösningen vanligtvis i korrekt val och installation av flödeskontrollventil. En pneumatisk flödeskontrollventil reglerar tryckluftsflödet för att styra ställdonets hastighet, vilket gör det nödvändigt för alla automatiserade system som kräver exakt rörelsetiming. Till skillnad från sina hydrauliska motsvarigheter måste dessa ventiler hantera komprimerbar vätskedynamik där tryckförhållanden och ljudflödesförhållanden fundamentalt förändrar regleregenskaperna.

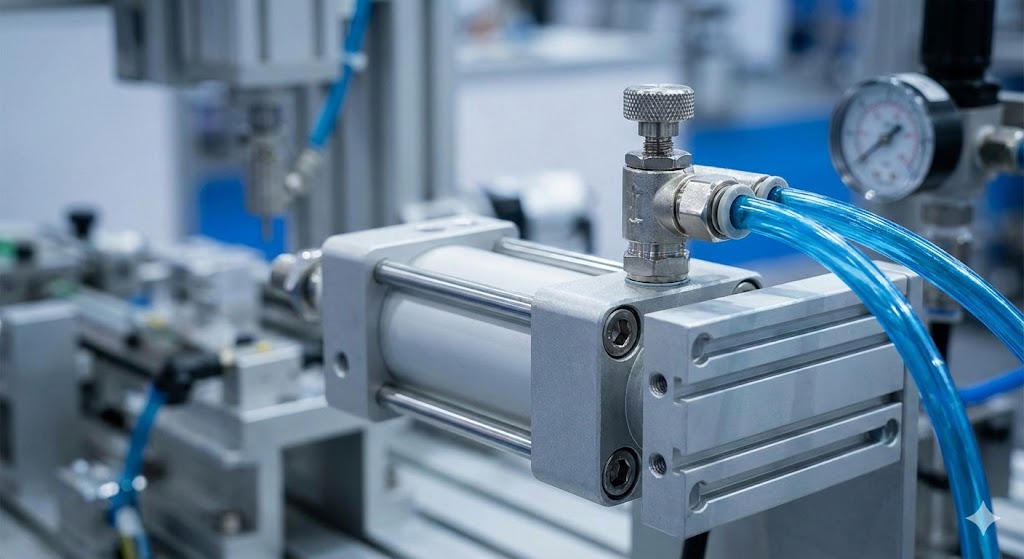

Hur pneumatiska flödeskontrollventiler fungerar
Den grundläggande funktionen innebär att skapa en variabel begränsning i luftvägen. När tryckluft passerar genom den avsmalnande öppningen omvandlas tryckenergin till kinetisk energi, vilket ger ett tryckfall som minskar nedströmsflödet. Men tryckluft beter sig annorlunda än inkompressibla vätskor, vilket skapar komplexitet som påverkar kontrollstabiliteten.
När luft strömmar genom en begränsning bestämmer förhållandet mellan uppströmstryck ($P_1$) och nedströmstryck ($P_2$) flödesregimen. Vid måttliga tryckfall ökar flödet proportionellt med tryckskillnaden. Men när tryckförhållandet $P_2/P_1$ faller under ett kritiskt värde (vanligtvis runt 0,528 för luft), når flödeshastigheten vid halsen lokal ljudhastighet. Detta tillstånd, som kallas choked flow eller sonic flow, representerar en fundamental gräns.
Vid strypt flöde ökar inte längre massflödeshastigheten genom att ytterligare minska nedströmstrycket. Flödet har effektivt "maxat" med ljudets hastighet genom den öppningsstorleken. Detta fysiska fenomen ger en inneboende stabilitet i pneumatiska system.
ISO 6358 FlödesklassificeringsstandardTraditionella hydrauliska Cv-värden är korta för pneumatiska applikationer eftersom de är baserade på inkompressibelt vattenflöde. ISO 6358-standarden adresserar detta med två parametrar:
- Ljudledningsförmåga (C):Maximal flödeskapacitet under strypningsförhållanden, uttryckt i dm³/(s·bar).
- Kritiskt tryckförhållande (b):Övergångspunkten mellan subsoniskt och ljudflöde (typiskt 0,2 till 0,5).
Flödesekvationerna baserade på dessa parametrar är:
För strypt flöde när $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$För subsoniskt flöde när $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Där $K_t$ är temperaturkorrigeringsfaktorn.

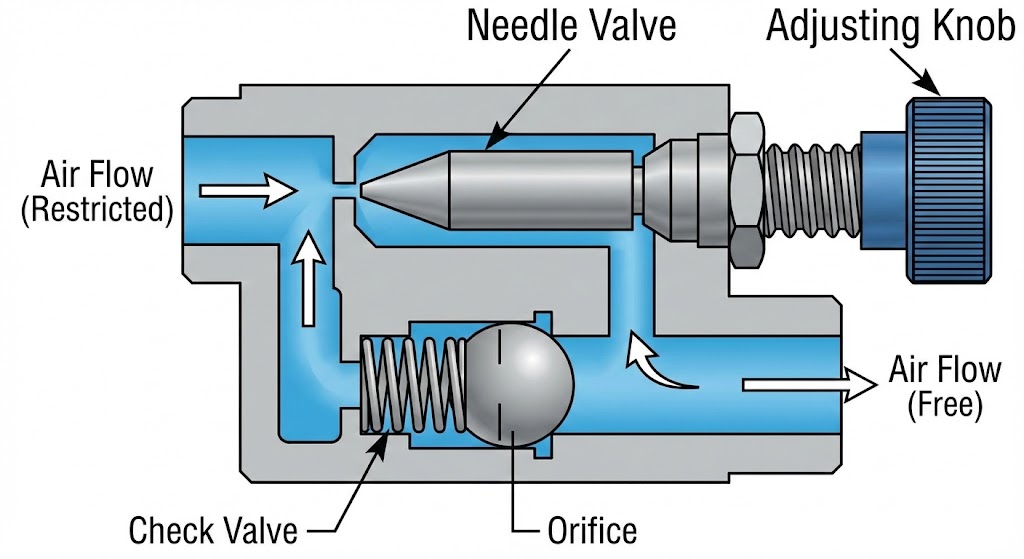

Intern konstruktion och komponenter
En typisk hastighetsregulator kombinerar två funktioner i en kompakt kropp: strypning och riktningsbackventil.
Ventilhusmaterial:Urvalet beror på miljön. Mässing med nickelplätering tjänar allmänna fabriksbehov, medan anodiserad aluminium minskar vikten. Rostfritt stål (304/316) är viktigt för tvättutrymmen, och teknisk plast (PBT) erbjuder kostnadseffektiva lättviktslösningar.
Nålventildesign:Högkvalitativa konstruktioner använder gängor med fin stigning (10-15 varv) för exakt kontroll i intervallet 10-50 mm/s. Avsmalningsvinkeln påverkar den karakteristiska kurvan – linjära avsmalningar ger proportionella förändringar, medan lika procent avsmalnande ger finare kontroll vid låga öppningar.
Kontrollera ventilkonfiguration:Den integrerade backventilen tillåter fritt flöde omvänt. Läpptätningstyper är kompakta men kan läcka vid lågt tryck; kul- eller tallrikstyper ger tätare avstängning men kräver mer utrymme.
Meter-In vs Meter-Out-kontrollstrategier
Installationspositionen påverkar i grunden systemets beteende. Denna distinktion orsakar fler fältproblem än någon annan aspekt av pneumatisk flödeskontroll.
Mätare-out-kontroll (avgasbegränsning)I denna konfiguration tillåter backventilen fritt flöde in i cylindern medan nålen begränsar utblåsningsluften som lämnar den motsatta kammaren. Arbetsprincipen skapar en tryckkudde. När kolven rör sig skapar frånluften mottryck, vilket förbättrar styvheten och förhindrar stick-slip.
Mätare-in-kontroll (försörjningsbegränsning)Här begränsar nålen inkommande luft samtidigt som utblåset ventilerar fritt. Detta leder ofta till instabil rörelse ("ryckning") eftersom trycket i matarkammaren sjunker när volymen ökar, vilket gör att kolven stannar tills trycket återuppbyggts.
"Om du är osäker, mät ut." Mätare ut är standardvalet för dubbelverkande cylindrar. Mätare bör endast reserveras för enkelverkande cylindrar (fjäderretur) eller specifika mjukstartsapplikationer.
| Karakteristisk | Mätare ut (avgas) | Mätare in (försörjning) |
|---|---|---|
| Rörelsejämnhet | Utmärkt (förhindrar stick-slip) | Dålig (benägen att rycka) |
| Lasthantering | Bra dämpning vid överkörning | Risk för flykt med tyngdkraftsbelastningar |
| Hastighetsstabilitet | Hög (kuddeffekt) | Variabel (beror på utbud) |
| Bästa applikationerna | Dubbelverkande cylindrar | Enkelverkande cylindrar |
Val av ventil och dimensioneringsprocess
Korrekt dimensionering förhindrar underdimensionerade ventiler som begränsar ställdonets kraft och överdimensionerade ventiler som offrar hastighetskontrollupplösningen.
Börja med att beräkna erforderligt flöde baserat på cylinderspecifikationer:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Där $A$ är kolvarea (cm²), $L$ är slaglängd (cm) och $t$ är slagtid (sekunder).
Tryckfall:Begränsa tryckfallet över ventilen till 0,5-1,0 bar vid nominellt flöde. Högre droppar slöser energi; extremt låga fall indikerar en överdimensionerad ventil med dålig upplösning.
Installation och felsökning
Installera flödesreglerventilen så nära cylinderporten som möjligt. Långa slangkörningar skapar komprimerbar volym som fungerar som en luftfjäder, försämrande respons.
Första justering:Börja med nålen 3-4 varv öppen. Om stick-slip inträffar, verifiera mätarens kontroll. Om rörelsen är för snabb, stäng gradvis i steg om kvartsvarv.
| Symptom | Trolig orsak | Lösning |
|---|---|---|
| Ryckiga rörelser (stick-slip) | Mätarstyrning på dubbelverkande cylinder | Konfigurera om till mätare ut |
| Hastigheten ändras i mitten av slaget | Fluktuation av matningstryck | Installera en dedikerad regulator |
| Ingen hastighetskontroll | Kontaminering eller trasig nål | Inspektera filtret; byt ventil |
| Cylinderdrift efter stopp | Kontrollera ventilens inre läckage | Byt ventil; kontrollera kontaminering |
Underhåll och livslängd
Pneumatiska flödeskontrollventiler kvalificerar sig som komponenter med lågt underhåll, men regelbunden inspektion förhindrar oväntade fel.
Under normala industriella förhållanden med korrekt filtrerad luft (minst 40 mikron), levererar kvalitetsventiler5-10 årav livslängd.
Livsreducerande faktorer:
- Förorenad lufttillförsel (halverar tätningens livslängd)
- Extrema temperaturer bortom tätningsklasser
- Aggressiv justering som orsakar gängslitage
- Kemisk exponering (kräver rostfritt stål/FKM)
När industriella system utvecklas anpassas den pneumatiska flödeskontrollen genom att inkludera sensorer och nätverksanslutning. Medan framväxande elektriska ställdon erbjuder precision, förblir pneumatik överlägsen för applikationer med hög hastighet, korta slag, explosiva atmosfärer och spolningsmiljöer där robust överbelastningstolerans krävs.
