Proportionell riktningsventil 4wrle-4x

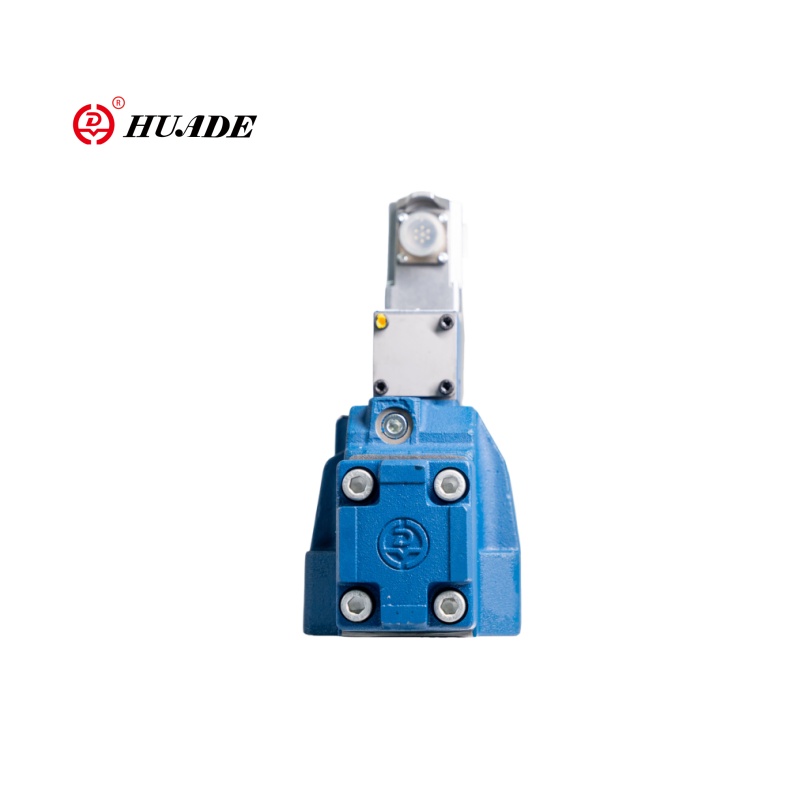

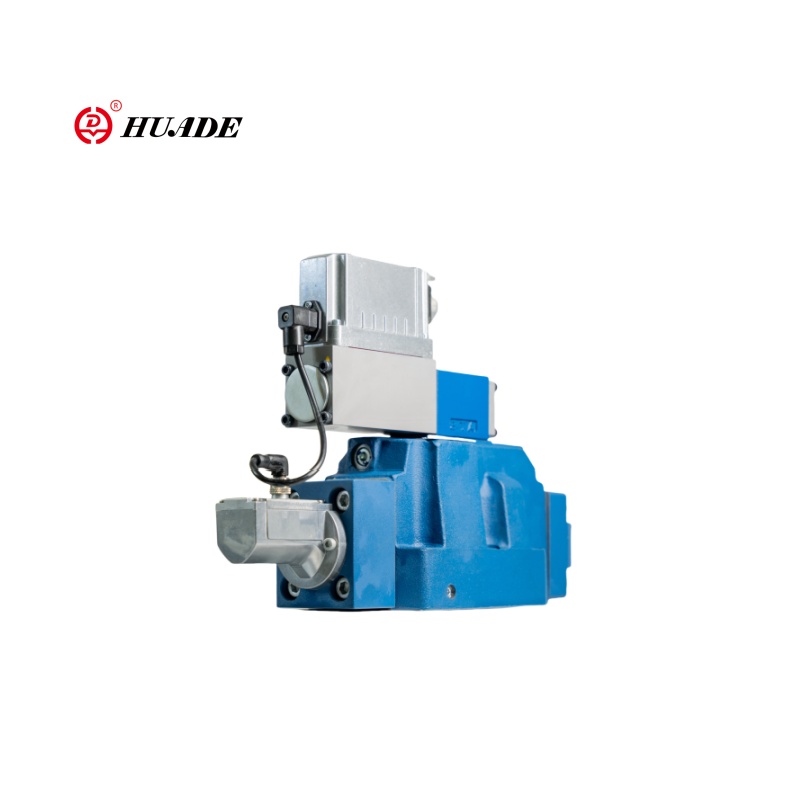

Huades proportionella riktningsventil 4WRLE-4X är en elektro-hydraulisk proportionell riktningsventil (med positionsåterkoppling OBE). Kontrollmetoden är proportionell magnetventil + ventilkärnposition stängd slingkontroll (LVDT-återkoppling). Huades ventil 4wrle-4x kroppsdesign, tätningsteknologi och magnetventilation är nära rexrothnivåer, men hållbarheten under extrema arbetsförhållanden (som högfrekvent vibration, långvarig kontinuerlig drift) kan vara något annorlunda. Huades produktpris är vanligtvis 20% -30% lägre än Rexroth, med betydande kostnadsprestanda. Försörjningskedjan är lokaliserad, leveranscykeln är kort och servicesvaret efter försäljning är snabb.

Produktparameter för proportionell riktningsventil 4wrle-4x

Produktfunktion och applicering av proportionell riktningsventil 4wrle-4x

Drag:

▪ Pålitlig - beprövad och robust design

▪ Pilotkontrollventil av hög kvalitet.

▪ Kontrollspolen för pilotkontrollventilen är i "Fail Safe" -läget när enheten är avstängd

▪ Kontrollspolen för huvudventilen är i den vårcentrerade centrala positionen och/eller i offsetpositionen

▪ Flexibel - lämplig för position, hastighet och tryckkontroll

▪ Precis - Hög svarskänslighet och liten hysteres

Ansökan:

Proportionell riktningsventil 4WRLE-4X är lämplig för hydrauliska styrsystem med höga krav för dynamisk prestanda, precision och tillförlitlighet, särskilt i situationer där snabbt svar och återkoppling av sluten sling krävs. Huades 4WRLE-4X proportionell ventil används ofta i industriell automatisering, maskinverktyg och bearbetningsutrustning, formsprutningsmaskiner och gjutningsmaskiner, testning och simuleringsutrustning, ingenjörsmaskiner, etc.

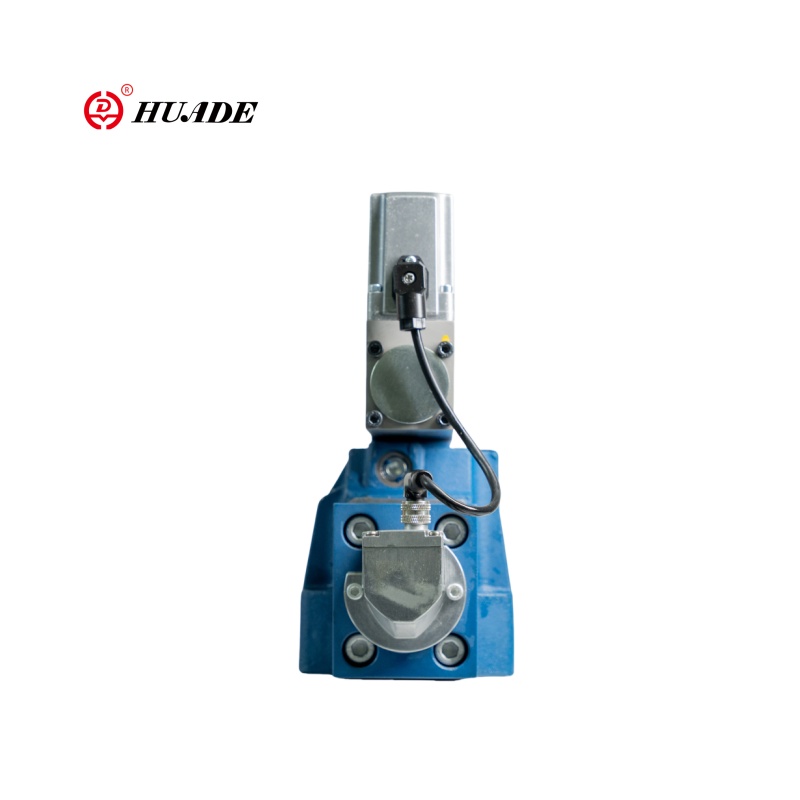

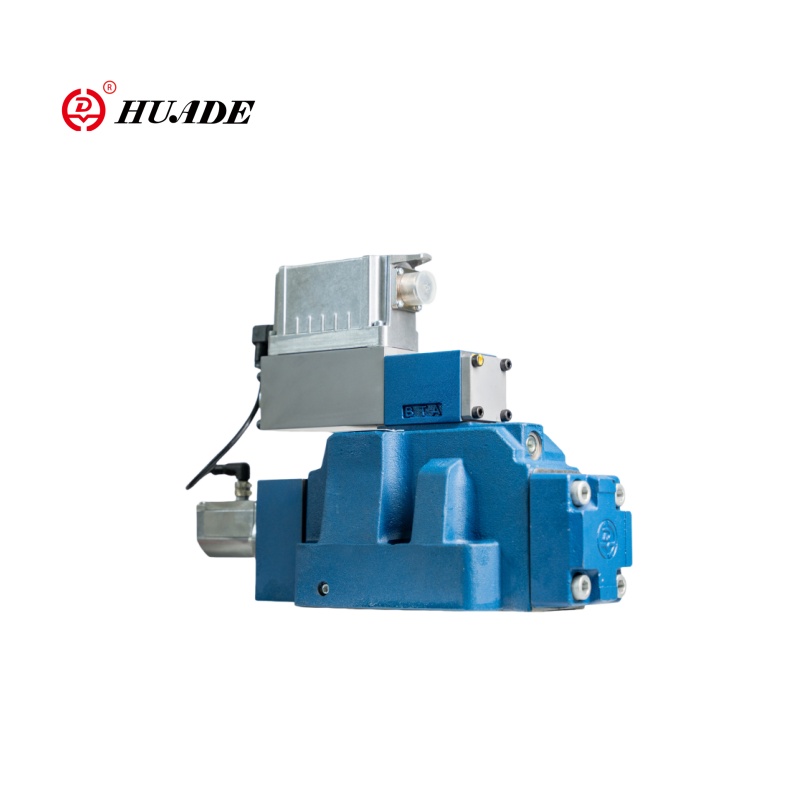

Produktionsdetaljer för proportionell riktningsventil 4wrle-4x

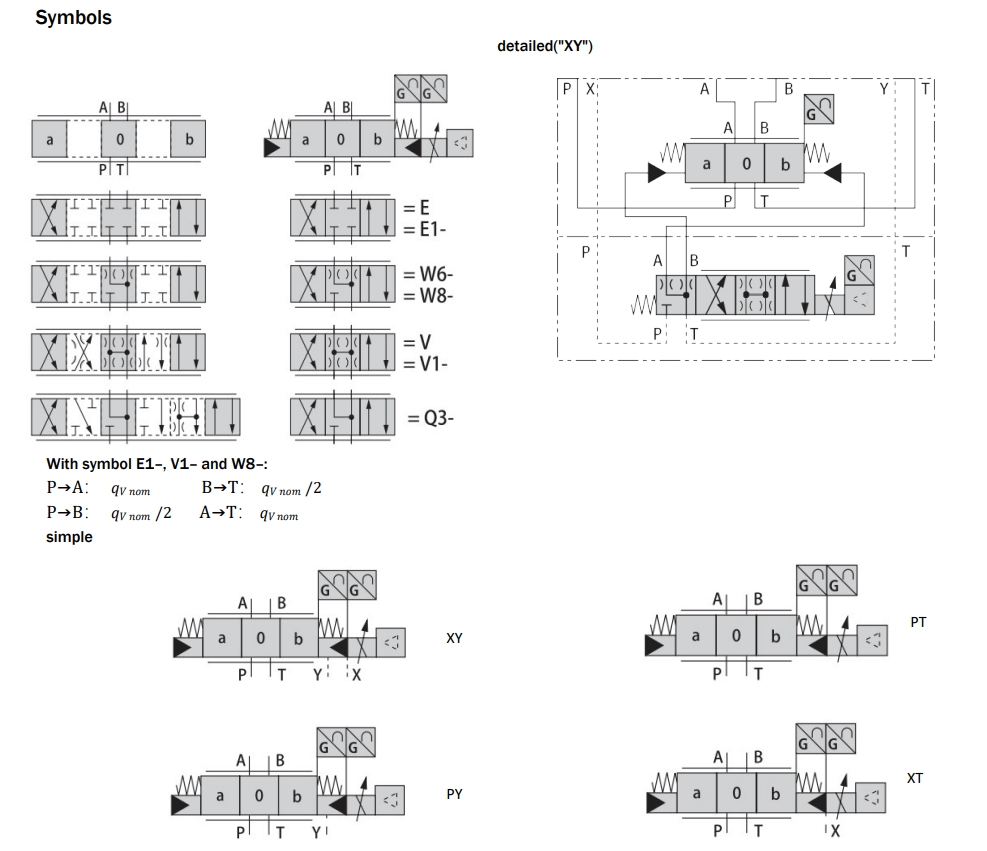

Funktion, sektion

Ventiltyp 4WRLE är pilotopererad riktningskontrollventil med återkoppling av elektrisk position och integrerad elektronik (OBE).

Ventilkomposition:

1.Pilotventil med ventilkärnan och ventilhylsanstrukturen (1)

2.Mänventil med centrering av fjäder- och positionsåterkoppling (2)

3. Integrerad förstärkare (3)

Fungera:

När den integrerade elektroniken (OBE) är avstängda eller inaktiva, är kontrollspolen för pilotkontrollventilen fjäderstyrd i "" fail-safe "-läget. Kontrollspolen för huvudventilen är i sitt vårcentrerade centrala läge.

Den integrerade elektroniken (OBE) jämför det angivna kommandovärdet med det faktiska värdet på huvudventilkontrollspolen. Vid kontrollavvikelser aktiveras styrsolenoiden. På grund av den förändrade magnetiska kraften justeras pilotkontrollspolen mot

våren.

Flödet, som aktiveras via kontrollens tvärsnitt, leder till en justering av huvudkontrollspolen. Tvärsnittet för stroke/kontroll av huvudkontrollspolen regleras proportionellt mot kommandovärdet.

Pilotoljeförsörjningen i pilotkontrollventilen är antingen intern via port P eller extern via port X. Feedbacken kan vara intern via port t eller extern via port y till tanken.

Kontrollmagnetavstängning

I fallet med följande fel avaktiveras kontrollsolenoiderna av den integrerade elektroniken (OBE), pilotkontrollspolen är inställd på sin "misslyckade" position och lossar pilotoljekamrarna i huvudventilen. Drivs av våren kommer huvudventilkontrollspolen att flytta till det centrala läget.
