Tryckreducerande ventil dr 20

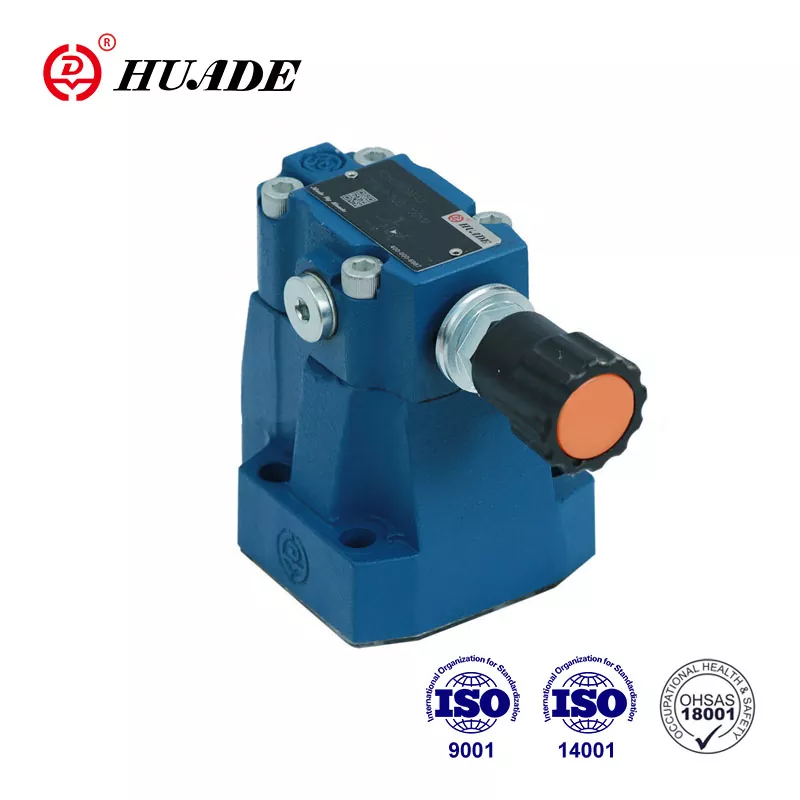

Typ DR 20 Tryckreducerande ventil används för att styra trycket. Genom att introducera Rexroths avancerade teknik och den mest avancerade tillverkningsutrustningen från hela världen är Huade® -tryckreducerande ventiler av god kvalitet och lågt pris. Huade är ett välkänt kinesiskt nationellt varumärke, och dess produkter används allmänt inom många områden som ingenjörsmaskiner, vattenvård, maskinverktyg, petroleum och petrokemikalier etc.

Produktparameter för tryckreducerande ventil dr 20

Produktfunktion och applicering av tryckreducerande ventil DR 20

Drag:

▶ Undermontering

▶ För gängade anslutningar

▶ För grenrörsmontering

▶ 4 Justeringselement:

. Rotsknapp

. Hylsa med hexagon och skyddande mössa,

. Låsbar roterande knopp med skala

. Rotationsknapp med skala

▶ 4 Tryckinställningar Valfri Kontrollventil (endast för ventil för undermontering av underplattor)

Ansökan:

Pilottrycksreducerande ventil DR 20 är att minska trycket i systemet.

Avsnitt och symbol för tryckreducerande ventil dr 20

Tryckventiler Typ DR 20 är pilotdrivna tryckreducerande ventiler, som styrs från sekundärkretsen. De består i princip av huvudventilen (1) med huvudspolinsats (3) och pilotventilen (2) med tryckjusteringselement.

I vila är ventilerna öppna, vätska kan fritt passera från port B till port A via huvudspolinsatsen (3).

Tryck som finns i hamn A verkar på undersidan av huvudspolen. Samtidigt är det tryck som verkar på bollen (6) i pilotventilen (2) via öppningen (4) på fjäderbelastade sidan av huvudkolven (3) och via porten (5). Samma är det på bollen (6) via öppningen (7), styrlinje (8), kontrollventil (9) och öppning (10). Enligt inställningen av våren (11) byggs tryck upp framför bollen (6), i port (5) och i vårkammaren (12), håller kontrollkolven (13) i

öppen position. Vätska kan fritt flyta från port B till port A via huvudspolinsats (3), tills trycket i port A överskrider värdet som ställs in på våren (11) och öppnar bollen (6). Kontrollen

Kolv (13) rör sig till slutläge.

Det önskade reducerade trycket uppnås, när en balans mellan trycket i hamn A och trycket som ställs in vid våren (11) uppnås. Pilotoljeavlopp från vårkammaren (14) till tank äger rum externt via kontrolllinjen (15).

Gratis returflöde från port A till B kan uppnås genom att installera en valfri kontrollventil (16).

En tryckmätningsanslutning (17) gör det möjligt att övervaka det reducerade trycket i hamn A.

Struktur av underplattans monteringstyp dr 20 ... 50b

Symboler av Dr ... 50b
