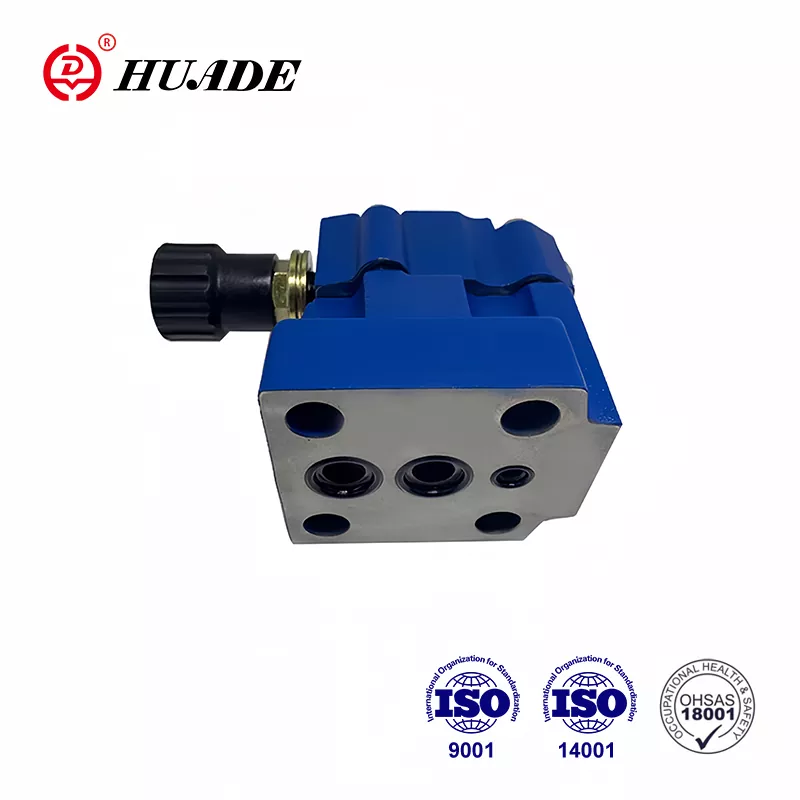

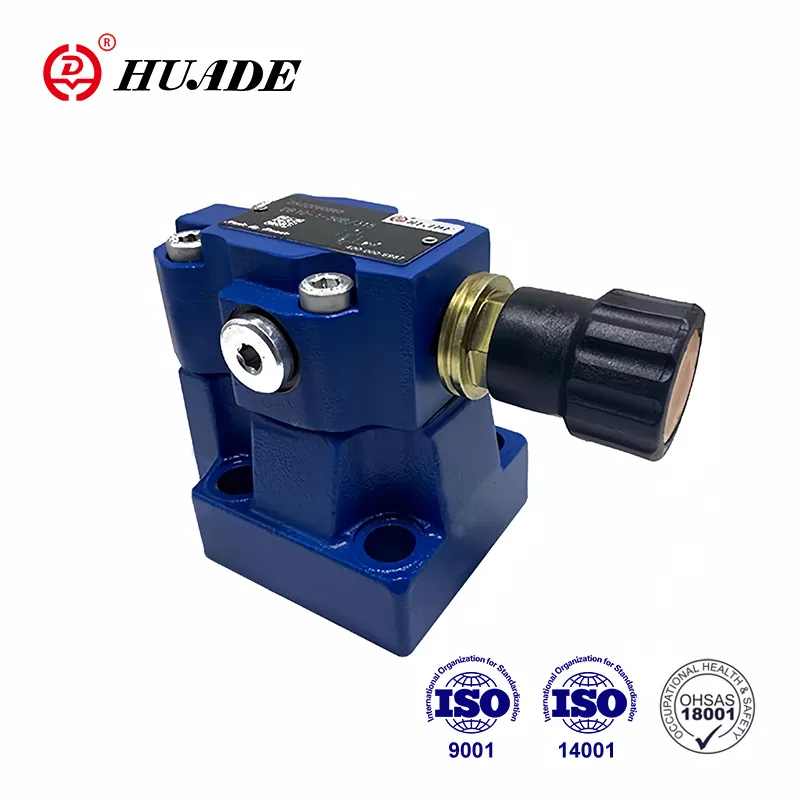

Tryckavlastningsventil db 20

Jämfört med andra liknande produkter är Huade® -tryckavlastningsventiler mer avancerade inom teknik och mer hållbara inom detta område. Typ DB 20 -ventiler kan ersätta DB 20 som erbjuds av Rexroth. Fabriken har åtagit sig att ge kunderna högkvalitativa och stabila hydrauliska tryckventiler. Det har introducerat mer än 750 avancerad produktionsutrustning från hela världen. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huade® hydraulventiler är relativt billiga jämfört med världsberömda varumärken. På grund av dess höga kvalitet och låga pris har Huade Hydraulic lockat många kunder hemma och utomlands och vunnit det stora erkännandet av konsumenterna.

Produktparameter för tryckavlastningsventil DB 20

Produktfunktion och applicering av tryckavlastningsventil DB 20

Drag:

▶ Undermontering

▶ Portingmönster till DIN 24 340, form E, ISO 6264 och CETOP - RP 121H

▶ Röranslutning

▶ Sätt in anslutningen

▶ Tre justeringselement:

. Rotsknapp

. Hex. huvudskruv med skyddslock

. Låsbar roterande knopp med skala

▶ Solenoidstyrd lossning via inbyggd riktningsspolventil

Funktion, sektion och symboler för tryckavlastningsventil DB 20

Allmän

Typer DB -tryckventiler är pilotstyrda tryckavlastningsventiler.

De används för begränsningen av kontrolltrycket.

Tryckavlastningsventilerna (dB) består huvudsakligen av huvudventilen (1) med huvudspolmontering (3) och pilotstyrd ventil (2) med tryckjusteringselement.

Tryckavlastningsventil Typ DB

Trycket närvarande i hamn A verkar på huvudspolen (3). Samtidigt appliceras tryck via kontrolllinjerna (6) och (7), som är utrustade med öppningar (4) och (5), på fjäderbelastade sidan av huvudspolen (3) och vid bollen (8) i pilotkontrollventilen (2). Om trycket i port A överskrider ventilen som är inställd vid våren (9) öppnar bollen (8) mot fjädern (9).

Signalen för detta kommer internt via kontrolllinjerna (10) och (6) från port A. Tryckvätskan på fjäderbelastade sidan av huvudspolen (3) flyter nu via kontrolllinjen (7), öppningsborrning (11) och boll (8) in i fjäderkammaren (12). I typ db ... 50b/... flyter det internt via kontrolllinjen (13) till tank, eller i typ db..50/.. y..externt via kontrolllinjen (14). På grund av öppningarna (4) och (5) inträffar ett tryckfall vid huvudspolen (3), är anslutningen från port A till port B öppen. Nu flödar tryckvätskan från hamn A till hamn B samtidigt som det bibehåller setdriftstrycket.

Tryckavlastningsventilen kan lossas eller bytas till ett annat tryck (andra trycksteget) via port "x" (15).

Struktur av DB ... 50b

Symbol för DB ... 50b

Varsel

1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.

2. Tanken måste tätas och ett luftfilter måste installeras vid luftingången.

3.Produkter utan underplattor när du lämnar fabriken, om du behöver dem, beställa speciellt.

4.Valverfästningsskruvar måste vara högintensivnivå (klass 10.9). Välj och använd dem enligt parametern som anges i provboken.

5. Gruckan på ytan kopplad till ventilen krävs ytråhet är 0,8.

6. Ytfinish på parningstycket krävs till 0,01/100mm.
