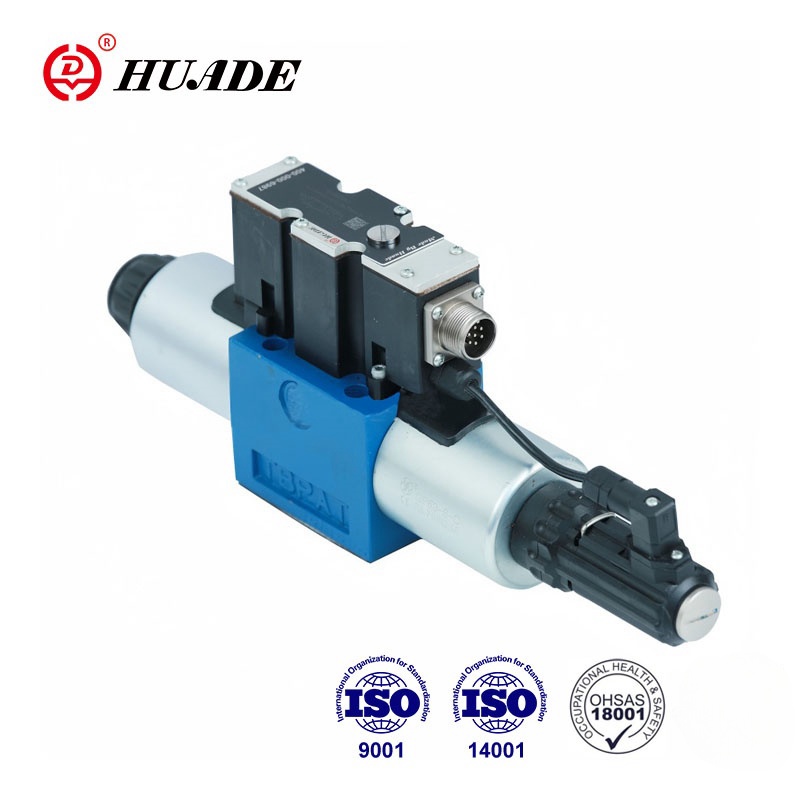

Denna 4Wree-2X-ventil är en direktverkande proportionell riktningsventil som drivs av en proportionell magnetventil för att kontrollera flödes- och flödesriktningen för den hydrauliska vätskan. Kontrollen av elektromagneten kan uppnås genom den inbyggda förstärkaren. Produktprestanda är kompatibel med Rexroths 4Wree-2X-serie.
| Hydraulisk | |||
| Storlek | 6 | 10 | |
| Driftstryck | Portar a 、 p 、 b | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nominellt flöde QVNOM vid △ p = 1MPA (L/min) | 8、16、32 | 25、50、75 | |
| Max. tillåtet flöde (L/min) | 80 | 180 | |
| Föroreningsgrad (μM) | ≤20 (rekommenderar 10) | ||
| Hysteres (%) | ≤0.1 | ||
| Reverseringsspänn (%) | ≤0,05 | ||
| Svarskänslighet (%) | ≤0,05 | ||
| Tryckvätska | Mineraloljor, fosfatester | ||
| Viskositetsintervall mm2/s | 20 till 380 | ||
| Omgivningstemperaturområde (℃) | 4wre | -20 till +70 | |
| Varaktig | -20 till +50 | ||
| Vikt (kg) | 4wre | 2.2 | 6.3 |
| Varaktig | 2.4 | 6.5 | |
| Elektrisk (integrerad elektronik) | |||
| Storlek | 6 | 10 | |
| Typ av leverans | Likström | Likström | |
| Nominell spänning (V) | 24 | ||
| Nominell ström av magnetventil (a) | 2.5 | ||
| Magnetidspolmotstånd (ω) | Spolmotstånd vid 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tull | 100% | ||
| Max.coil temperatur (℃) | till 150 | ||
| Isolering till DIN40050 | IP65 | ||
| Tekniska data om tillhörande förstärkare | |||
| Tillhörande förstärkare | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| Varaktig | HD-VT-4Wree6-2x | HD-VT-4Wree10-2x | |
| Leveransspänning | Nominell spänning VDC | 24 | |
| Lägre begränsande värde v | 19.4 | ||
| Övre begränsningsvärde v | 35 | ||
| Förstärkarkraft | IMAX A | <2 | |
| Impulsström a | 3 | ||
Drag:
▶ Direkt kontrollerad proportionell riktningsventil för kontroll av riktningen och storleken på ett flöde
▶ För undermontering
▶ Elektrisk positionåterkoppling
▶ Vårcentrerad kontrollspol
▶ Typ 4 vars, integrerad ventilelektronik med gränssnitt A1 eller F1
▶ Aktuering är av proportionella solenoider med central tråd och avtagbar spole
▶ Ventil och elektronisk kontroll från en källa
Ansökan:
Proportionell ventil 4Wree-2X kan användas inom olika områden som maskinverktyg, lätt industri, metallurgi, gruvdrift, flyg- och rymd, etc.
De 4/2 och 4/3 proportionella riktningsventilerna är direkt kontrollerade komponenter i underplattans monteringsdesign.
De drivs av proportionella solenoider med central tråd och avtagbar spole. Solenoiderna styrs valfritt av integrerad kontrollelektronik.
Funktionell beskrivning:
Med solenoiderna (5 och 6), avaktiverat, hålls kontrollspolen (2) i det centrala läget av kompressionsfjädrarna (3 och 4)
Direkt drift av kontrollspolen (2) genom att aktivera en av de proportionella solenoiderna, t.ex. Kontroll av magnetventil "B" (6)
→ Rörelse av kontrollspolen (2) till vänster i proportion till den elektriska insignalen
→ Anslutning från P till A och B till T via öppning som tvärsnitt med progressiva flödesegenskaper
Nedströmning av magnetventil (6)
→ Kontrollspolen (2) återförs till det centrala läget via kompressionsfjädern (3)
HD-4 vars ... A-2X
I det avaktiverade tillståndet hålls spolen (2) i en mekanisk mittposition av magnetventilen. Detta, för spolsymbolen "V", relaterar inte till den hydrauliska centrumpositionen! När den elektriska ventilen stängd slingstyrkrets är stängd är spolen placerad i det hydrauliska mittläget.
Design:
Ventilen består i princip av:
• bostäder (1) med Mountinq -ansiktet
• Kontrollspolen (2) med kompressionsfjädrar (3 och 4)
• Solenoider (5 och 6) med central tråd
• Positionsgivare (7)
• Valfri integrerad kontrollelektronik (8)
• Den mekaniska nollpunktsjusteringen (9) är tillgänglig via PG 13.5 och den elektriska nollpunkten är tillgänglig via PG 7 (10) (Type 4Wree)
Symbol för proportionell riktningsventil 4Wree-2X
