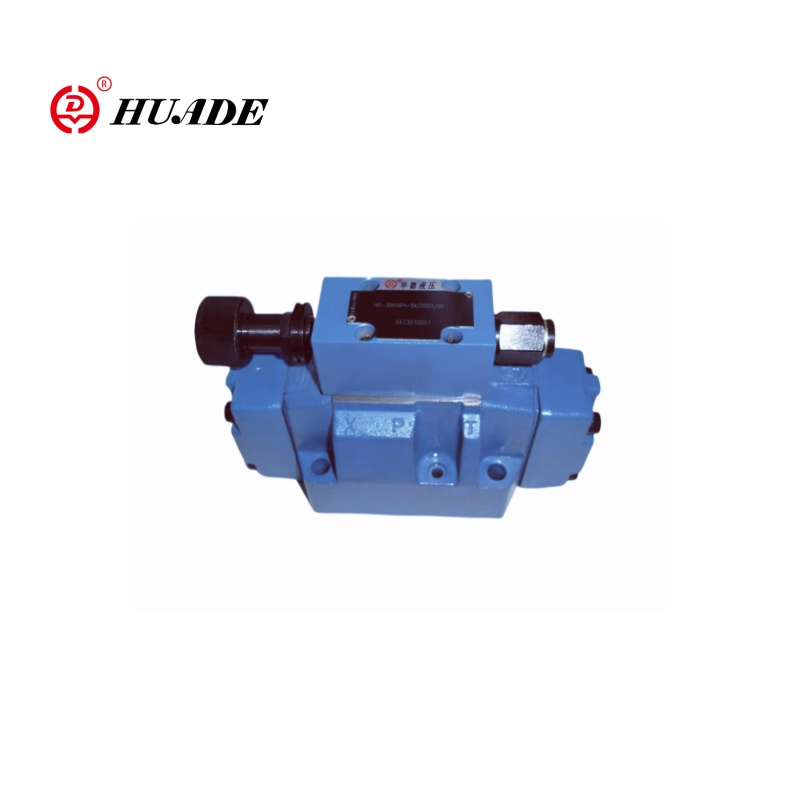

Piloten som driver trevägs proportionella tryckreducerande ventil 3DR16P-5X är ett högpresterande hydrauliskt kontrollelement. Huades proportionella tryckreducerande ventil 3DR16P-5X används huvudsakligen för att minska och begränsa systemtrycket för att säkerställa att det hydrauliska systemet kan upprätthålla en stabil trycknivå. 3DR16P-5X, där "3DR" representerar den trevägs tryckreducerande ventilserien, "16" representerar storleken, "P" representerar tryckkontroll och "5x" representerar en konfigurationskod. Huades 3DR16P-5X proportionell ventil kan ersätta samma modell som erbjuds av Rexroth.
| Allmän | ||
| Vikt kg | 8 | |
| Installation position | Frivillig | |
| Omgivningstemperaturområde ℃ | -30 till+50 | |
| Hydraulisk | ||
| Nominell tryckstång | 315 | |
| Maximalt driftstryck | -Port P -bar | 315 |
| -Port en stapel | 250 | |
| - Port Y Bar | Separat och tryckfritt att tanka | |
| Tryckinställning | -Minimumstång | Beroende på flöde |
| -Maximumstång | 50; 100; 200; 250 | |
| Maximalt flöde l/min | 220 | |
| Hydraulic fluid | Mineralolja (HL, HLP) till DIN 51524 1); Snabb bionedbrytbara hydrauliska vätskor till VDMA 24568 (se även RE 90221); Hetg (våldtäktsfröolja) 1); Hepg (polyglykoler) 2); Hees (syntetiska estrar) 2); Andra hydrauliska vätskor på begäran | |
| Hydraulisk vätsketemperaturområde ℃ | -30 till +80 (NBR -tätningar) -20 till +80 (FKM -tätningar) | |
| Viskositetsintervall mm2/s | 10 till 800 | |
| Tillåtet max. Grad av förorening av hydraulisk vätskeklass till ISO 4406 (c) | Klass 20/18/15 3 | |
Drag:
▶ Ventil för att reducera (P till A) och begränsa (A till T) ett system
▶ För undermontering
▶ 4 tryckbetyg
▶ 4 Justeringselement, valfritt:
● Rotary Knob
● Ärm med hexagon och skyddande mössa
● Låsbar rotationsknapp med skala
Rotationsknapp med skala
Ansökan:
Proportionell tryckreducerande ventil 3DR16P-5X är lämplig för hydrauliska system som kräver tryckkontroll med hög precision, såsom formsprutningsmaskiner, konstruktionsmaskiner och tillverkningsutrustning med hög precision.
Tryckkontrollventiler av typ 3DR är pilotdrivna 3-vägs tryckreducerande ventiler med tryckavlastningsfunktion för sekundärkretsen. De används för att minska ett systemtryck.

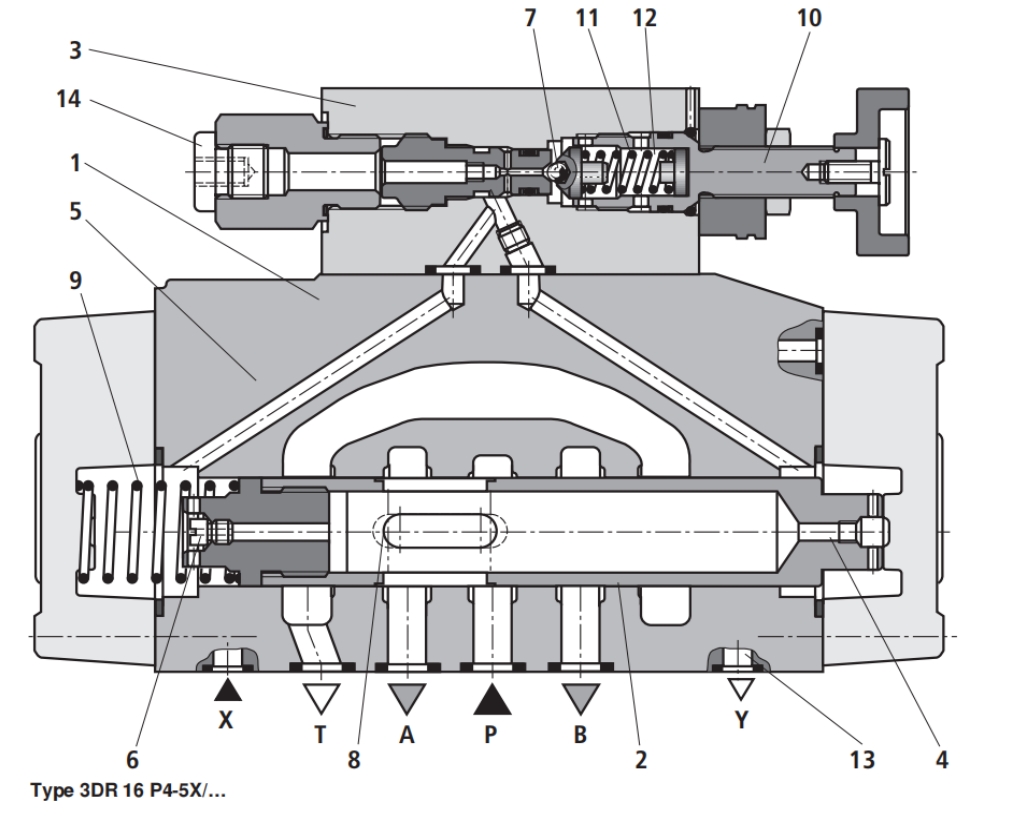

Tryckreducerande ventil består i princip av huvudventilen (1) med styrspolen (2) och pilotstyrventil (3) med tryckjusteringselement (10).
I startpositionen är ventilen öppen. Hydraulvätska kan flyta från kanal P till kanal A utan några begränsningar.
Trycket i kanal A appliceras via borrning (4) på spolområdet mittemot kompressionsfjädern (9). Samtidigt appliceras tryck via öppning (6) på den fjäderbelastade sidan av kontrollspolen (2) och via kanal (5) på boll (7) i pilotstyrningsventilen (3).
Beroende på inställningen av kompressionsfjäder (11) byggs tryck upp uppströms om boll (7) och i kanal (5) och håller kontrollspolen (2) i öppet läge. Hydraulvätska flyter från kanal P via kontrollspolen (2) för att kanal A tills tryck byggs upp i kanal A, som når ett högre värde än tryckvärdet som ställs in på kompressionsfjädern (11) och lyfter av bollen (7).
Kontrollspolen (2) flyttar till det stängda läget. Det krävda minskade trycket uppnås när trycket i kanal A och tryckvärdet som ställs in på kompressionsfjädern (11) är i
Balans.
När trycket i kanal A ökar ytterligare på grund av externa krafter som verkar på ställdonet, skjuts kontrollspolen (2) ytterligare mot kompressionsfjäder (9). Detta öppnar en koppling mellan kanal T och kanal A via kontrollland (8) på kontrollspolen (2). Mängden hydraulvätska som släpps ut till tanken säkerställer att trycket inte längre kommer att öka.
Pilotoljan dräneras alltid externt från vårkammaren (12) via pilotlinjen (13) i Port Y. Den måste alltid returneras vid nolltryck till tank.
Tryckmätare (14) gör det möjligt att kontrollera det reducerade trycket i kanal A.
