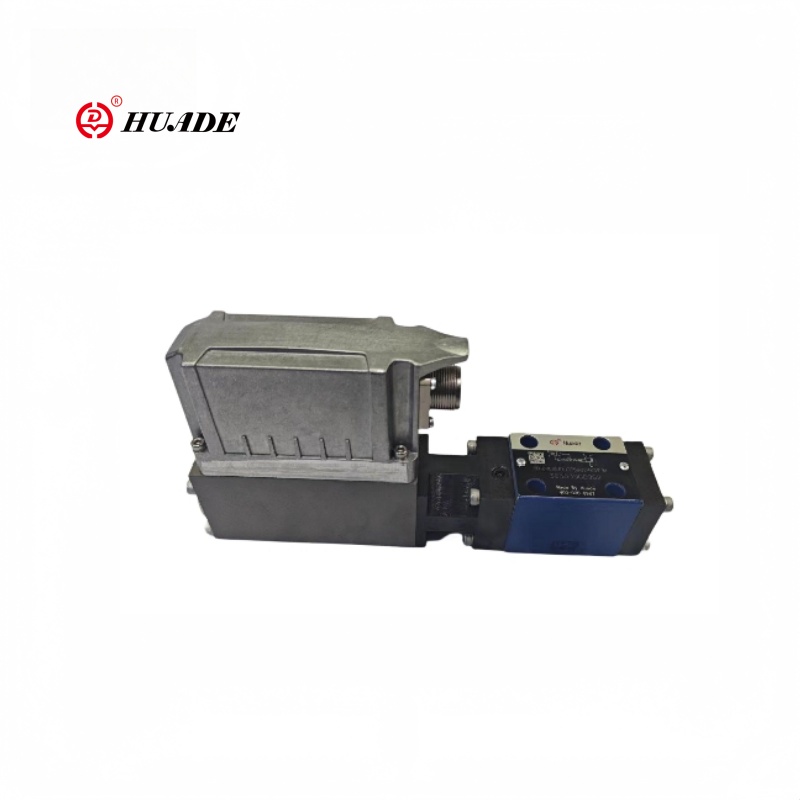

Proportionellt tryckreducerande ventil Drebe 6x-1x

Den sexvägs pilotdrivna proportionella tryckreducerande ventilen Drebe 6x-1x-serien antar en pilotdesign, vilket kan minska huvudventilens kärnkraft och förbättra svarshastigheten (frekvenssvar kan nå mer än 10Hz). Sexvägsstrukturen minskar rörledningen och är lämplig för kompakta utrymmen. Valve Drebe 6x-1X stöder standardindustriella kommunikationsprotokoll (som Profinet, Ethercat), vilket är lätt att integrera i intelligenta hydrauliska system.

Produktparameter för proportionellt tryckreducerande ventil Drebe 6x-1x

Produktfunktion och applicering av proportionellt tryckreducerande ventil Drebe 6x-1x

Drag:

▶ Pilotstyrda ventiler med positionsåterkoppling och elektronik ombord för att minska systemtrycket i konsumenten (endast pilotolja))

▶ 3-vägsversion (P-A/A -T), PMIN = PT

▶ Justerbar genom armaturens position mot kompressionsfjädern

▶ Positionstyrd, minimal hysteres <1 %, snabb responstider, se tekniska data

▶ Tryckbegränsning till en säker nivå även med felaktig elektronik (magnetström i> IMAX)

▶ För underplattfästning, monteringshålkonfiguration till ISO 4401-03-02-0-05. Underlag enligt katalogark RE45053 (beställ separat)

▶ Plug-in-kontakt till DIN 43563-AM6, se katalogark re 08008 (beställning separat)

▶ Data för ombordutlösarelektroniken

Ansökan:

Proportionell tryckreducerande ventil Drebe 6x-1x-serie är en högpresterande komponent i industriella hydrauliska system, lämpliga för komplexa arbetsförhållanden som kräver exakt tryckkontroll och dynamisk respons såsom konstruktionsmaskiner, metallurgisk utrustning, formsprutningsmaskiner och mordmaskiner.

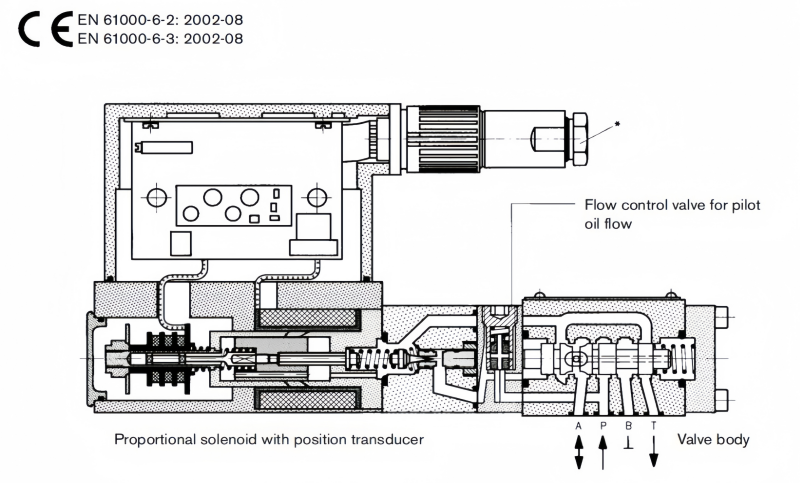

Funktion och sektion av proportionellt tryckreducerande ventil Drebe 6x-1x

Allmän

Typ DREBE6X Proportionella tryckreducerande ventiler är pilotdrivna med en 3-vägs huvudstadium.

Pilotventilen (pilotfasen för tryckavlastning) levereras internt med ett kontrollerat flöde av pilotolja via P.

Ventilerna aktiveras med hjälp av en positionskontrollerad proportionell solenoid med elektronik ombord.

Med dessa ventiler kan trycket i en (konsument) justeras oändligt och reduceras i förhållande till börvärdet.

Grundprincip

För att justera systemtrycket i A är en börvärd inställd i triggerelektroniken. Baserat på detta börvärde kontrollerar elektroniken solenoidens position mot fjäderkraften. Den proportionella magnetventilen placeras exakt på vårens karakteristiska kurva. Pilotsteget levereras med olja från P vid en flödeshastighet av <0,6 l/min via en flödeskontrollventil. Pilottrycket jämförs med konsumenttrycket (plus våren) i A och reglerad.

Våren resulterar i pamin = P i T.

Tryckbegränsning för maximal säkerhet

Om ett fel uppstår i elektroniken, så att magnetströmmen (IMAX) skulle överskrida dess angivna nivå på ett okontrollerat sätt, kan trycket inte stiga över nivån som bestäms av

den maximala fjäderkraften.
