När du arbetar med tunga industriella maskiner är det viktigt att förstå hur flytande kraft rör sig genom ditt system. I hjärtat av många högflödeshydrauliksystem finns en kritisk komponent som kallas riktningsventilen, närmare bestämt WH-serien från Bosch Rexroth. Dessa ventiler kanske inte ser imponerande ut vid första anblicken, men de gör några allvarliga tunga lyft i fabriker och industriella miljöer runt om i världen.
Vad gör riktningsventiler så viktiga
Tänk på en riktningsventil som en trafikpolis för hydraulvätska. Dess huvudsakliga uppgift är att bestämma var vätskan tar vägen, vilket direkt styr hur din maskin rör sig. Oavsett om du startar, stoppar, ökar hastigheten eller ändrar riktningen på en hydraulcylinder, är det riktningsventilen som får det att hända.
WH-typen avser specifikt pilotstyrda riktningsventiler som använder hydrauliskt tryck för att styra huvudflödet. Detta betyder mer än du kanske tror. När du har att göra med höga flöden och stora volymer vätska, har en enkel direktmanövrerad ventil helt enkelt inte tillräckligt med muskler för att få jobbet gjort. Krafterna som verkar på en stor ventilspole är enorma, och det är där pilotdrift blir nödvändig.
Bosch Rexroth designade sin WH-serie för att klara exakt dessa krävande situationer. Dessa ventiler kan hantera tryck upp till 350 bar och flödeshastigheter som når 1100 liter per minut. För att sätta det i perspektiv talar vi om att flytta tillräckligt med hydraulvätska för att driva massiva industriella pressar, tung formningsutrustning och stora materialhanteringssystem.
Hur WH-seriens riktningsreglerventiler faktiskt fungerar
Skönheten med WH riktningsventilen ligger i dess tvåstegsdesign. Istället för att försöka flytta en stor, tung spole direkt, använder systemet en liten pilotventil för att styra en mycket större huvudventil. Det är effektförstärkning i aktion.
Så här fungerar det i praktiken. Pilotsteget använder en liten mängd hydrauliskt tryck för att flytta en liten ventilspole. Detta skapar en tryckskillnad som verkar på ändarna av den mycket större huvudspolen. Den tryckskillnaden genererar tillräckligt med kraft för att övervinna vätskekrafterna och friktionen, vilket gör att huvudspolen kan växla läge och styra om hela systemflödet.
WH-beteckningen talar om för dig att detta är rent hydraulisk pilotstyrning. Alla styrsignaler kommer från hydrauliska tryckkällor, inte elektriska solenoider. Detta gör WH-ventiler särskilt värdefulla i miljöer där elektriska system kan vara problematiska, som undervattensapplikationer, extrema temperaturer eller explosiva atmosfärer.
Inuti ventilhuset hittar du ett precisionsbearbetat hål där den härdade stålspolen glider fram och tillbaka. Sliden har noggrant utformade marker och spår som ligger i linje med portar i ventilhuset. När spolen rör sig, öppnar och stänger den dessa flödesvägar, vilket leder vätska till olika ställdon eller tillbaka till tanken.
Olika konfigurationer för olika behov
Riktningsventiler finns i olika konfigurationer, och att förstå terminologin hjälper när man väljer rätt ventil. Siffrorna du ser i ventilbeskrivningarna hänvisar till antalet portar och positioner.
En fyrvägs, trelägesventil (skriven som 4/3) har fyra vätskeanslutningar och tre distinkta driftlägen. De fyra portarna inkluderar vanligtvis pumptillförsel, tankretur och två arbetsportar som ansluter till ditt ställdon. De tre positionerna inkluderar vanligtvis två aktiva positioner för att flytta din cylinder eller motor i endera riktningen, plus en mittposition.
Den mittpositionen betyder mer än vad många inser. I en konfiguration med stängt centrum stannar allt flöde när ventilen återgår till mitten. Detta fungerar bra med pumpar med fast deplacement och när du behöver exakt positionshållning. Ett öppet centrum gör att pumpflödet kan återgå till tanken i neutralt läge, vilket minskar värmeutvecklingen men eventuellt tillåter ditt ställdon att driva under belastning. Tandemcenterkonfigurationer erbjuder ett mellanting, avlastar pumpen samtidigt som ställdonsportarna blockeras.
WH-serien erbjuder alla dessa centrumförhållanden och mer. Du kan beställa ventiler med fjädercentrering, där fjädrar trycker tillbaka spolen till neutralläge, eller tryckcentrering, där hydraultrycket håller spolen centrerad. Vissa applikationer behöver fjäderförskjutningskonfigurationer eller hydrauliska spärrhakar som håller spolen i vilken position den senast beordrades till.
Tekniska specifikationer som betyder något
När du jämför riktningsventiler talar vissa specifikationer om vad ventilen faktiskt kan göra i ditt system. WH-serien täcker nominella storlekar från NG10 till NG32. Den nominella storleken relaterar direkt till hur mycket flöde ventilen klarar av.
En NG10-ventil kan klara 200 till 300 liter per minut, vilket passar medelstora maskiner. Kliv upp till NG32, och du tittar på den maximala flödeskapaciteten på 1100 liter per minut. Denna större storlek är vad du skulle specificera för de största industripressarna eller höghastighetsproduktionsutrustningen.
Det maximala arbetstrycket på 350 bar placerar WH-ventiler i högpresterande kategori. Många industrisystem arbetar vid 200 till 250 bar, så att ha den extra tryckkapaciteten ger en säkerhetsmarginal och gör att ventilen kan arbeta i de mest krävande kretsarna.
Alla WH riktningsventiler monteras enligt ISO 4401 standarder. Denna internationella standard definierar exakt var portarna är placerade och hur monteringsytan bearbetas. Varför spelar detta roll? Eftersom det innebär att du potentiellt kan byta ut en Bosch Rexroth-ventil mot en Parker- eller Eaton-motsvarighet utan att byta grenrör eller rör. Denna standardisering sparar enorma mängder tid och pengar i systemdesign och underhåll.
Ventilerna arbetar med mineralolja eller fosfatester hydraulvätskor över ett temperaturområde från negativa 30 till positiva 80 grader Celsius. Detta breda driftsfönster täcker de flesta industriella miljöer utan att kräva speciell temperaturkompensation.
Verkliga applikationer där WH Valves Excel
Gå in i valfri tung tillverkningsanläggning och du kommer sannolikt att hitta riktningsventiler i WH-serien på jobbet. Stålverk använder dem för att styra massiva formpressar. Formsprutningsanläggningar litar på dem för de högkraftiga klämsystemen som håller formarna stängda under extremt tryck.
Stora verktygsmaskiner presenterar en annan vanlig tillämpning. När ett CNC-bearbetningscenter snabbt behöver positionera ett tungt bord eller klämma fast ett arbetsstycke, ger en WH riktningsventil den avgörande, kraftfulla kopplingsåtgärden som krävs. Ventilens förmåga att hantera höga flödeshastigheter innebär att dessa rörelser sker snabbt, vilket minskar cykeltiden och ökar produktiviteten.
Materialhanteringsutrustning som hydrauliska hissar och lyftplattformar drar också nytta av WH-tekniken. Dessa applikationer kräver tillförlitlighet över nästan allt annat, och den enkla, robusta konstruktionen av en pilotstyrd riktningsventil levererar precis det.
Det som gör WH-ventiler särskilt lämpliga för dessa applikationer är deras tolerans för mindre-än-perfekta driftsförhållanden. Industriella hydraulsystem kan ofta inte upprätthålla de ultrarena vätskeförhållandena som mer sofistikerade proportionella ventiler kräver. WH-ventiler fungerar tillförlitligt med hydraulvätskerenhet runt ISO 4406 20/18/15, medan proportionella ventiler kan behöva 19/16/13 eller bättre. Denna skillnad i filtreringskrav leder direkt till lägre driftskostnader och längre serviceintervall.
Jämför WH-ventiler med tävlingen
Den industriella riktningsventilmarknaden omfattar flera stora aktörer utöver Bosch Rexroth. Eatons Vickers-division erbjuder DG3V-10-serien för hydraulisk pilotdrift och DG5V-10 för solenoidpilotdrift. Dessa konkurrerar direkt med WH- och WEH-ventiler och erbjuder liknande flödeskapacitet och tryckklasser.
Parker Hannifin tillverkar stora pilotstyrda ventiler i deras D81VW-serie och bredare D-serie. Liksom de andra överensstämmer dessa ventiler med ISO 4401 monteringsstandarder och ger jämförbar prestanda.
Det intressanta med detta konkurrensutsatta landskap är hur lika toppspecifikationerna har blivit. Alla tre stora tillverkare erbjuder ventiler klassade för 350 bar tryck och 1100 liter per minut flöde. De följer alla samma monteringsstandarder. Denna konvergens återspeglar marknadens krav på utbytbarhet och har skapat en situation där konkurrens sker mer på sekundära faktorer som leveranstid, teknisk support och specifika konfigurationsalternativ snarare än rena prestandagränser.

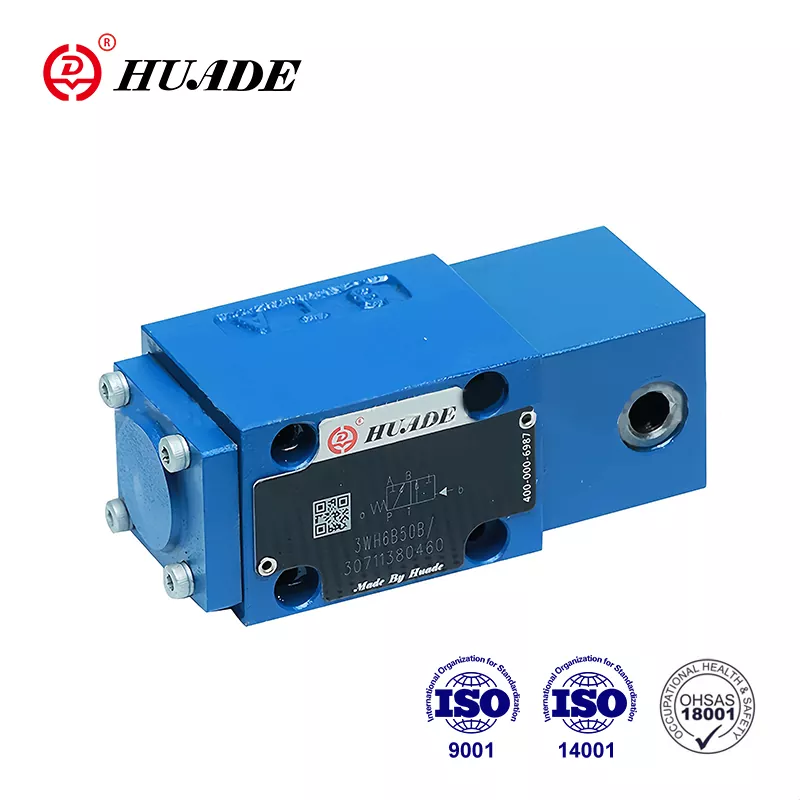

Asiatiska tillverkare har också kommit in på marknaden med ISO 4401-kompatibla ventiler. Företag som Huade och Shanghai Lixin erbjuder WH-kompatibla produkter till konkurrenskraftiga priser, särskilt tilltalande för köpare i snabbt industrialiserade regioner. Även om dessa alternativ kanske inte har samma varumärkeskännedom följer de samma grundläggande designprinciper och monteringsstandarder.
Underhållsöverväganden och vanliga problem
En betydande fördel med WH-seriens riktningsventiler är deras relativt enkla underhållsprofil. Till skillnad från sofistikerade proportionella ventiler med sina snäva toleranser och komplexa återkopplingssystem, är traditionella pilotmanövrerade ventiler ganska förlåtande.
Det vanligaste felläget är att spolen fastnar, vanligtvis orsakad av förorening i hydraulvätskan. Små partiklar kan samlas i de små utrymmena mellan spolen och hålet, vilket förhindrar mjuk rörelse. Regelbundna vätskebyten och adekvat filtrering förhindrar de flesta av dessa problem.
Internt läckage utvecklas över tiden eftersom normalt slitage ökar spelet mellan spolen och hålet. Detta visar sig som långsammare manöverdonshastigheter, minskad kraft och ökad värmealstring. När det interna läckaget blir för stort är den enda riktiga lösningen att byta ventiler. Kostnaden för ombyggnad överstiger vanligtvis kostnaden för en ny ventil för de flesta storlekar.
Externt läckage från tätningar eller kopplingar är vanligtvis lättare att åtgärda. Många tätningar kan bytas ut utan specialverktyg. Men om själva spolen är skadad i tätningsområdet, blir utbyte nödvändig.
Pilotmatningstrycket förtjänar särskild uppmärksamhet på WH-ventiler. Eftersom pilotkretsen styr huvudspolens läge, påverkar eventuella problem med pilottrycket direkt ventilens funktion. Oavsett om man använder intern pilotförsörjning från huvudpumpen eller extern pilotförsörjning från en separat källa, måste detta tryck förbli stabilt och tillräckligt för tillförlitlig växling.
Den initiala kostnaden för en kvalitetsstyrventil kan verka betydande. Mellanklass Bosch Rexroth-enheter kan kosta runt 450 dollar, med större eller mer komplexa konfigurationer som kostar mer. Den totala ägandekostnaden beror dock mycket på tillförlitlighet och livslängd. WH-ventiler tjänar sitt stöd genom år av pålitlig drift med minimal uppmärksamhet.
Framtiden för riktningsstyrningsteknik
Den hydrauliska ventilindustrin står inte stilla. Två stora trender omformar landskapet, men ingen av dem har gjort WH-ventiler föråldrade ännu.
Proportionella riktningsventiler erbjuder kontinuerligt variabel flödeskontroll snarare än enkel av- och påkoppling. Genom att variera insignalen kan du exakt styra ställdonets hastighet och kraft. Detta ger betydande fördelar för applikationer som kräver mjuk rörelse eller exakt positionering. Men proportionella ventiler kräver mycket renare hydraulvätska, kräver regelbunden kalibrering och kostar i allmänhet mer att köpa och underhålla.
Digital hydraulik representerar en mer grundläggande förändring i synsätt. Istället för att använda analoga ventiler som WH-serien eller proportionella ventiler, använder digitala hydrauliska system uppsättningar av snabbkopplande på-av-ventiler. Genom att snabbt pulsa dessa ventiler kan systemet uppnå exakt kontroll som konkurrerar med eller överträffar proportionella ventiler samtidigt som enkelheten och robustheten hos on-off komponenter bibehålls.
Digital hydraulik lovar stora energibesparingar genom att eliminera många av de strypförluster som finns i traditionella system. Tekniken ger också inbyggd redundans eftersom flera små ventiler kan kompensera om en misslyckas. Produktionskostnaderna kan sjunka avsevärt när volymerna ökar, eftersom digitala ventiler är enklare att tillverka än precisionsproportionalventiler.
Trots dessa framsteg bibehåller traditionella WH-riktningsventiler viktiga fördelar. De kräver mindre sofistikerad styrelektronik, tolererar kontaminering bättre än proportionella ventiler och integreras sömlöst i befintliga system byggda enligt ISO 4401-standarder. För applikationer som kräver robust växling med högt flöde utan kontinuerlig kontroll, är WH-ventiler fortfarande den mest kostnadseffektiva lösningen.
Bosch Rexroth känner igen dessa konkurrerande tryck och har utvecklat sin strategi för Connected Hydraulics. Detta tillvägagångssätt lägger till sensorer och digitala gränssnitt till traditionella hydrauliska komponenter, vilket tar dem in i Industry 4.0-miljöer utan att behöva göra om hela systemet. En WH-ventil med integrerade trycksensorer och positionsövervakning kan ge värdefull data för förutsägande underhåll samtidigt som den utför sin grundläggande växlingsfunktion.
Göra rätt ventilval
Att välja mellan en traditionell WH-riktningsventil och nyare teknologier beror på dina specifika applikationskrav. För nya system som kräver exakt hastighetskontroll eller komplexa rörelseprofiler, är proportionella ventiler eller digital hydraulik meningsfulla trots deras högre kostnader och underhållskrav.
För reservdelar i befintliga system är WH-ventiler vanligtvis det mest praktiska valet. De faller in i standard ISO 4401-monteringsmönster, fungerar med befintliga pilotkretsar och ger bevisad tillförlitlighet. Fokusera ditt leverantörsval på företag som erbjuder bra teknisk support och de specifika konfigurationsalternativ du behöver, som justerbara kopplingstider eller tryckcentrering.
När föroreningskontroll är svårt eller omöjligt att uppnå, överträffar traditionella pilotstyrda riktningsventiler klart de proportionella alternativen. Branscher som gruvdrift, skogsbruk och rivning faller ofta i denna kategori. WH-ventilens större inre spelrum och enklare design tolererar förhållanden som snabbt skulle förstöra mer sofistikerade kontroller.
Nyckeln är att matcha ventiltekniken till faktiska systembehov snarare än att automatiskt välja det nyaste alternativet. WH-seriens riktningsventiler har varit i produktion i årtionden eftersom de löser verkliga problem effektivt. De kommer att fortsätta att tjäna industriella system så länge det finns applikationer som värdesätter enkelhet, robusthet och högflödeskapacitet framför kontinuerlig variabel styrning.
Att förstå hur dessa ventiler fungerar, vad de gör bra och var alternativ kan tjäna bättre hjälper dig att fatta välgrundade beslut för dina specifika hydraulsystem. Oavsett om du underhåller befintlig utrustning eller designar nya installationer, förtjänar WH riktningsventilen att övervägas som en beprövad, pålitlig lösning för högeffekts vätskekontrollapplikationer.
