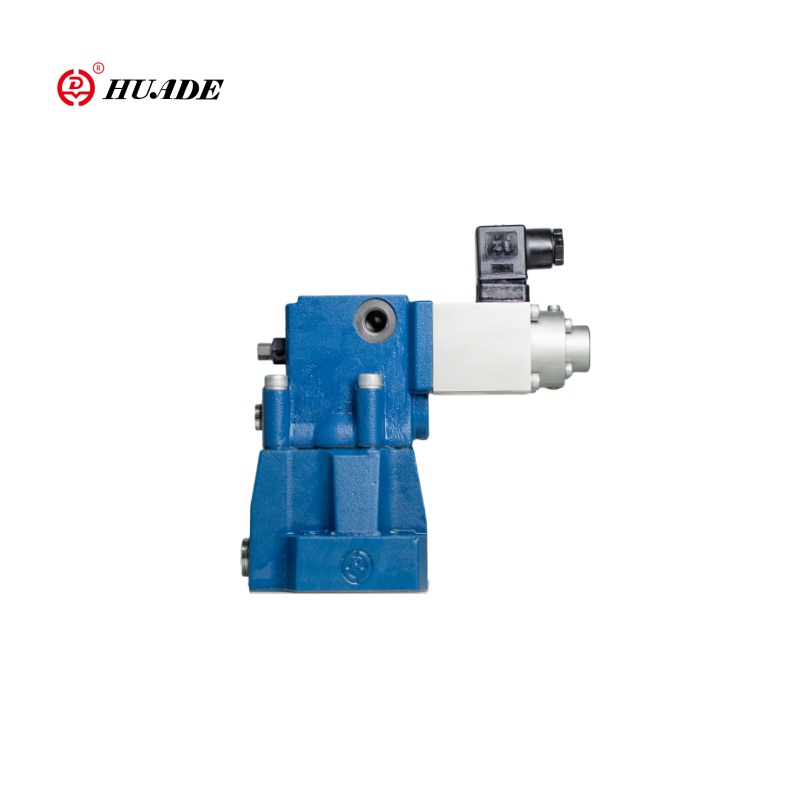

Huades pilotstyrda elektromagnetiska proportionella tryckreducering av Drem-typ har en konventilstruktur, som kan styre delvis minska trycket i en viss krets baserat på den elektriska signalen. Dessutom är denna proportionella tryckreducerande ventil DREM utrustad med en maximal tryckskyddsanordning, vilket säkerställer att systemet är skyddat från skador orsakade av oväntat högt tryck.
| Hydraulisk | ||
| Max.Seting Pressure (MPA) | portar A och B | 31.5 |
| Port y | gå till tanken. Inget tryck | |
| Max.Seting Pressure, för Port A (MPA) | Samma som tryckklassificering | |
| Min.seting Pressure.For Port A (MPA) | Vara relaterad till "Q". (se kurvor) | |
| Linearitet (%) | ± 3,5 | |
| Repeterbarhet (%) | <± 2 | |
| Hysteres | Med pekare ± 2,5% PMAX. | |
| Vätska | Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) | |
| Viskositetsintervall (mm2/s) | 2.8 TO380 | |
| Vätsketemperaturområde (℃) | -20 till +70 | |
| Elektrisk | ||
| Leveransspänning | Likström | |
| Min.kontrolström (a) | 0.1 | |
| Max.Control Current (A) | 0.8 | |
| Spolmotstånd (ω) | Gamla ventilen vid 20 ℃ är 19,5, max. VARMA VALVE är 28,8 | |
| Tull | kontinuerlig | |
| Max.Condition Temperatur (℃) | 50 | |
| Isolering till DIN 40 050 | IP65 | |
| Tillhörande förstärkare | Plug-in-anslutning | |
| Elektrisk applicering | VT_2000: 40 (tillsammans tillhandahåller) | |
Drag:
▶ Valfritt max. Tryckskydd
▶ Valfri kontrollventil mellan a och b
▶ Ventil som används för att minska ett arbetstryck
▶ För undermontering
▶ Ventil och elektronik från en skurk
Ansökan:
Proportionell tryckreducerande ventil DREM används ofta i flera industrisektorer som petroleumsindustrin, kemisk industri, maskinstillverkning, flyg-, maskinverktyg och lätt industri, varvsindustri och gruvdrift på grund av dess höga precision och stabilitet.
Ventiltyperna DRE och DREM är pilotdrivna tryckreducerande ventiler. De används för att minska ett arbetstryck.

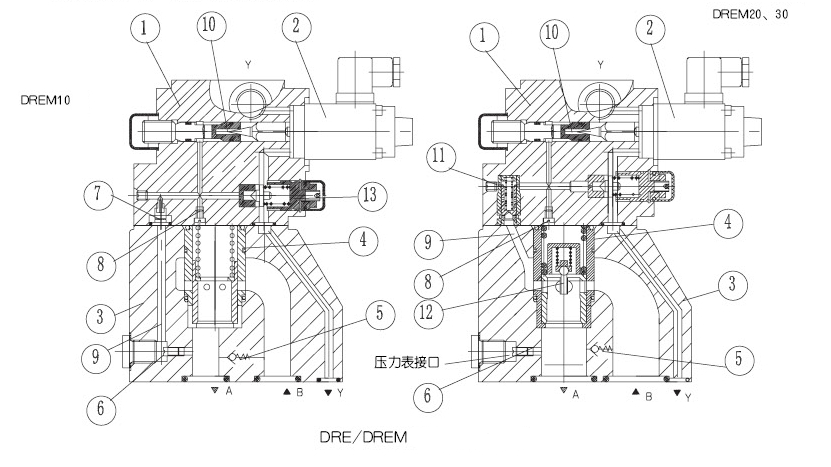

Ventilerna består i princip av pilotventilen (1) med proportionell magnetventil (2) huvudventil (3) med huvudspolmontering (4), samt en valfri kontrollventil (5).
Typ drem.
För att säkerställa att överdrivet hydrauliskt tryck (hydraulisk säkerhet) inte förekommer på grund av oankomligt höga kontrollströmmar vid den proportionella magnetventilen som automatiskt orsakar
Högre tryck i hamn A, en fjäderbelastad maximal tryckavlastningsventil, för maximal trycksäkerhet, kan valfritt installeras vid behov.
Obs: När tryckvätskeflödet från port A till port B via kontrollventilen (5) påverkar det parallella oljeflödet via y till tank retardationsprocessen för ställdonet fäst vid port a om detta
bromsas av en gasreglage i port B (t.ex. proportionell riktningsventil). Under sådana omständigheter är den tredje flödesriktningen A till Y inte lämplig för att begränsa det maximala trycket i Port A.

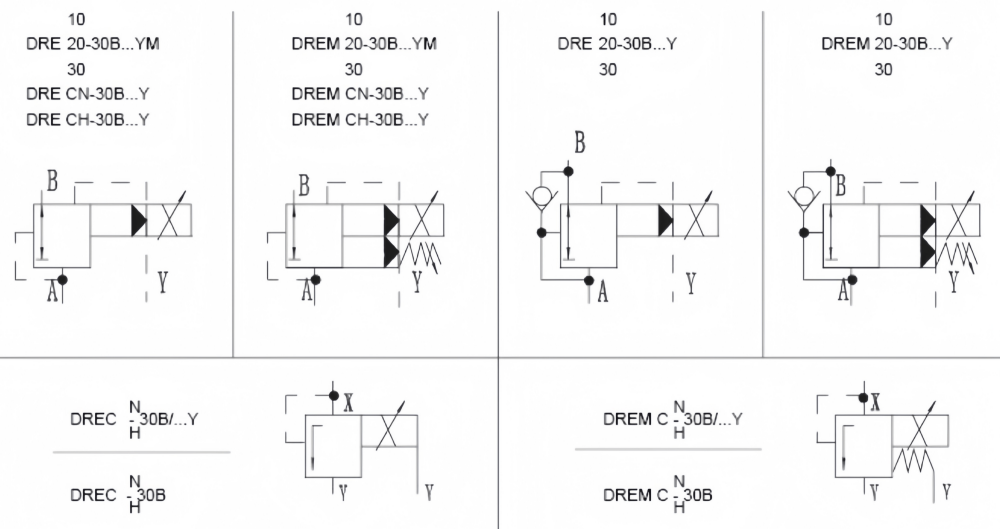

Symboler för proportionellt tryckreducerande ventil Drem
