Huade Hydraulics '4WE6 -serien använder samma produktionsstandarder som Rexroth, som kan ersätta Rexroth riktningsventil 4WE6 -serien. Huades 4WE6-serie är en solenoid-opererad, 4-vägs/3-positionsriktningskontrollventil utformad som en direkt ersättning för Rexroths motsvarande serie. Med identiska porting dimensioner och prestandaparametrar garanterar riktningsventil 4We6 sömlös integration i befintliga hydrauliska system samtidigt som 20-30% kostnadsbesparingar.
| Hydraulisk | |||
| Max.Ooperation Pressure Ports A, B, P (MPA) | upp till 35,0 | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| Med symboler A och B måste port T användas som en dräneringsport om driftstrycket är över det tillåtna tanktrycket. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Tryckvätska | Mineraloljor eller fosfatester | ||
| Viskositetsintervall (MM2/s) | 2.8 ~ 500 | ||
| Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. | -30 ～+80 | ||
| Föroreningsgrad | Maximal tillåten föroreningsgrad av hydraulvätska till NAS 1638 klass9. Vi rekommenderar därför ett filter med en minsta retentionshastighet på β10≥75 | ||
| Elektrisk | |||
| Spänningstyp | Likström | AC 50/60Hz | |
| Tillgängliga spänningar (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Strömförbrukning (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Switch-On Power (VA) | - | 220 | |
| Tull | kontinuerlig | ||
| Växlingstid till IS0 6403 | På (MS) | 25 till 45 | 10 till 20 |
| Off (MS) | 10 till 25 | 15 till 40 | |
| Skydd till DIN | IP 65 | ||
| Växlingsfrekvens (cykler/h) | upp till 15000 | upp till 7200 | |
▶Typ:Magnetventilation, riktningsventil av spool-typ
▶Positioner/portar:4-vägs, 3-position
▶Tryckbetyg:Upp till 315 bar
▶Flödeskapacitet: upp till 80 l/min
▶Spänningsalternativ:24V DC / 110V AC / 220V AC
▶Portstorlek:Ng6
▶Tätningsmaterial:Nbr/fkm
Fördelar kontra Rexroth
✔Huades riktningsventiler 4WE6 kan helt utbytbara med samma serie som erbjuds av Rexroth, såsom matchande monteringsdimensioner, porting och elektriska kontakter.
✔ Huades riktningsventiler 4WE6 är mer kostnadseffektiva när det gäller lokaliserad produktion minskar ledtiden och prissättningen.
✔ Huade har strikt QC -inspektionssystem, som alla produkter kommer att testas 100% för läckage, tryckstabilitet och cykellivslängd.
Typiska applikationer
Huades diectional control Vaves 4WE6 används vilda inom mobil hydraulik, industriella maskiner och förnybara energisystem ECT.

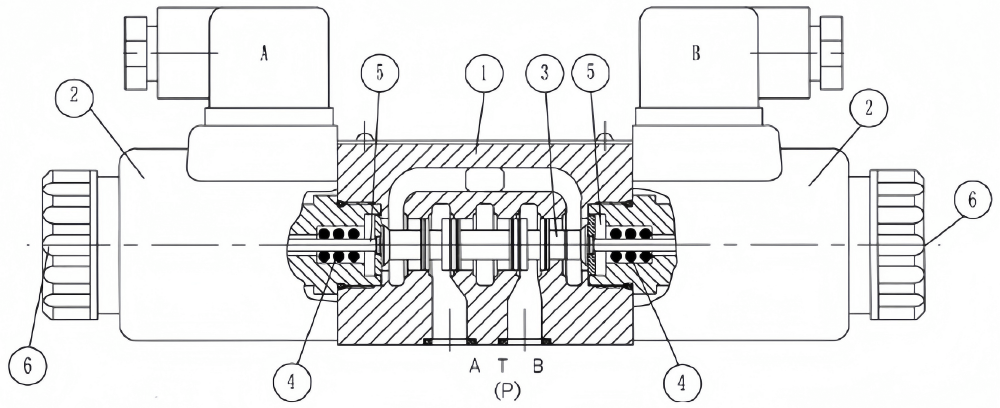

Strukturdiagram över 4WE6 61B

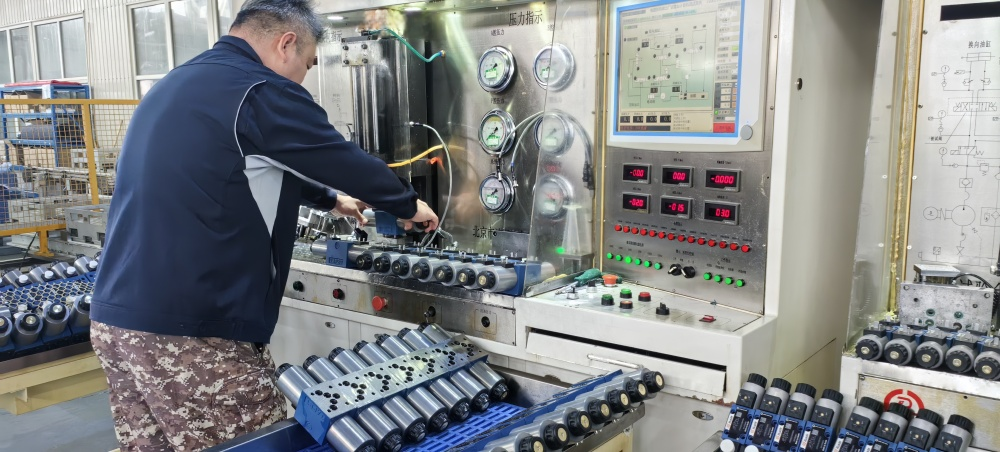

Stresstestning

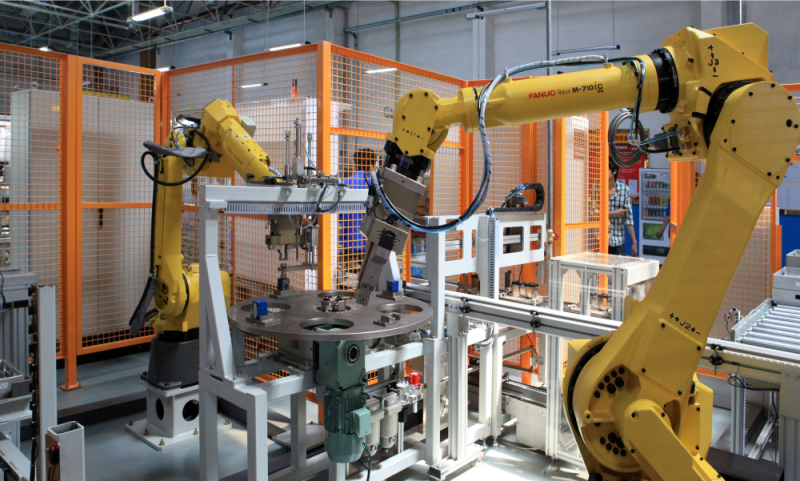

Automatisk manipulator
