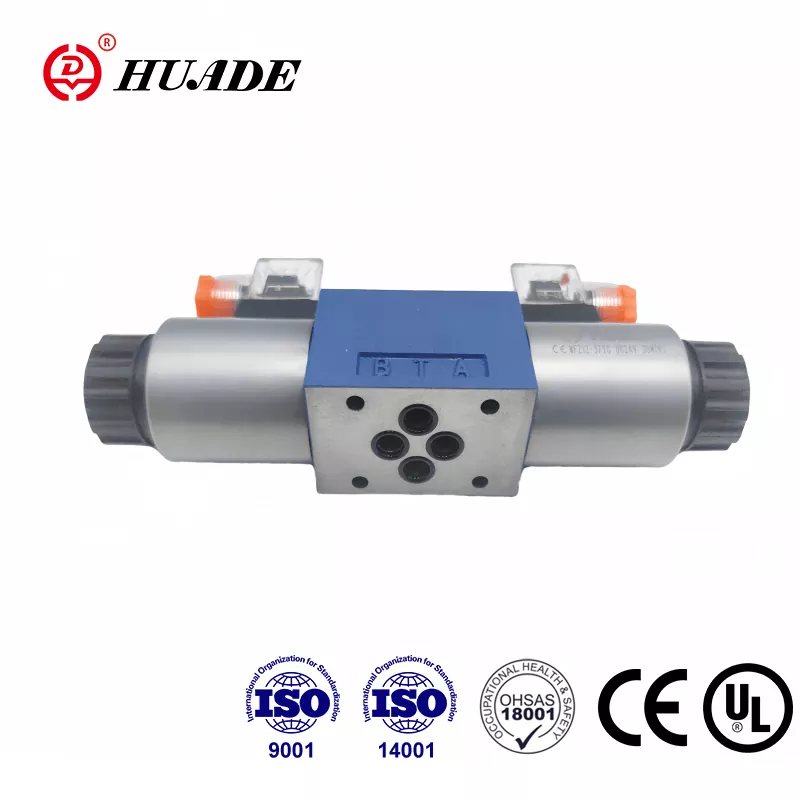

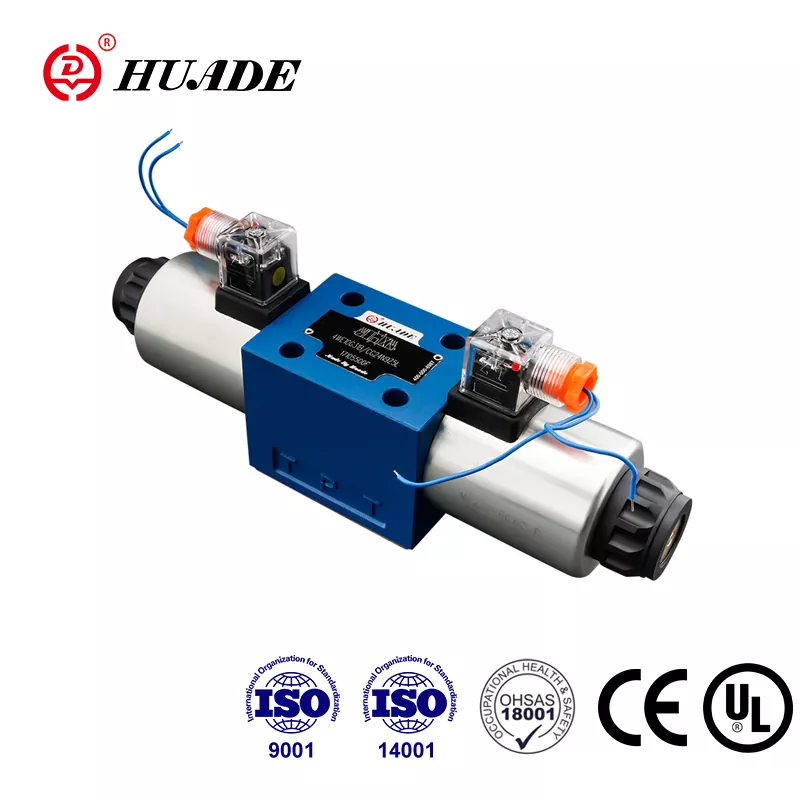

Genom samarbete med Rexroth två gånger från 1979 har Huade Hydraulic blivit en ledande tillverkare i Kinas hydrauliska industri. Huade® riktningsventil typ 4WE 10 D är en ersättning för Rexroth-produkter. Serien med magnetventiler har godkänt CE- och UL-certifieringar. Dessa ventiler är konkurrenskraftiga med välkända produkter med bra kvalitet och lägre pris. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade® är ett enastående varumärke inom den kinesiska hydrauliska industrin. Huade® hydrauliska riktningsventiler är involverade i många nationella transformationsprojekt för teknisk och försvarsutrustning för att främja moderniseringen av försvarsutrustning.
|
Arbetstryck max. |
Ports A.B.P (MPa) |
till 31,5 |
|
Portar T (MPa) |
16 |
|
|
Flöde max (L/min) |
120 |
|
|
Tvärsnitt (omkopplingsläge 0): |
Med symbol Q ca 6 % av den nominella arean |
|
|
Tryckvätska |
Mineraloljor (för NBR-tätning) eller fosfatester (för FPM-tätning) |
|
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
|
|
Viskositetsområde (mm2/s) |
2,8~500 |
|
|
Vikt (kg) |
Ventil med 1 magnet |
5,1 (DC), 4,3 (AC) |
|
Ventil med 2 solenoider |
6,7 (DC), 5,1 (AC) |
|
Drag:
▶ Direkt magnetstyrd riktningsventil som standardutförande
▶ Våtstift DC eller AC solenoider med löstagbara spolar
▶ Perfekt kontur
▶ Spolar kan bytas utan att den trycktäta kammaren öppnas
▶ Välj mellan centrala eller individuella elanslutningar
▶ Valfri hand-override
▶ Lång livslängd
▶ Porteringsmönster till Din 24 340 form A, ISO 4401 och CETOP - RP 121H
Riktningsventiler 4WE 10 innefattar i princip huset (1), en eller två solenoider (2), styrsliden (3) och en eller två returfjädrar (4). I vila hålls styrspolen (3) i sitt centrala eller initiala läge med hjälp av returfjädrar (4) (förutom när det gäller impulsspolar). Styrspolen (3) drivs av våta stiftsolenoider (2). Kraften från solenoiden (2) verkar på styrspolen (3) och flyttar den från sitt viloläge till önskat ändläge. Detta tillåter fritt flöde från P till A och B till T eller P till B och A till T.
När solenoiden (2) slås av återgår styrspolen (3) till sitt utgångsläge av returfjädern (4).
Valfri hand-override (5) tillåter att styrspolen (3) kan flyttas utan att solenoiderna aktiveras.
Strukturdiagram för WE 10 30B-serien
1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.
2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.
3. Produkter utan underplåt när de lämnar fabriken.
4. Ventilfästskruvar måste väljas och användas enligt provboken.
5. Ytan som är kopplad till ventilen är ojämn till 0,8.
6. Ytfinish på passande del krävs till 0,01/100 mm.
