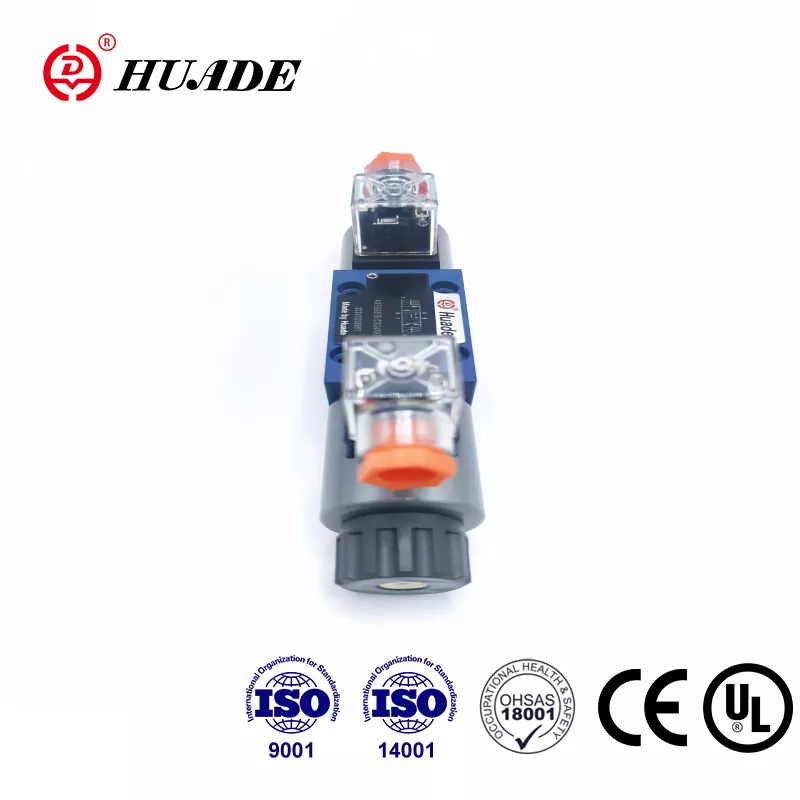

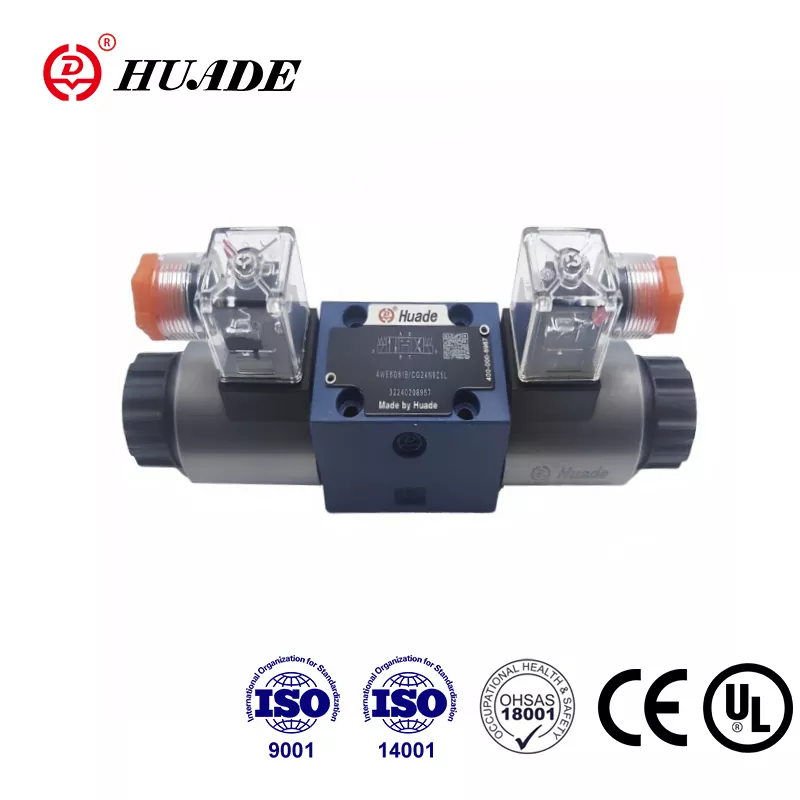

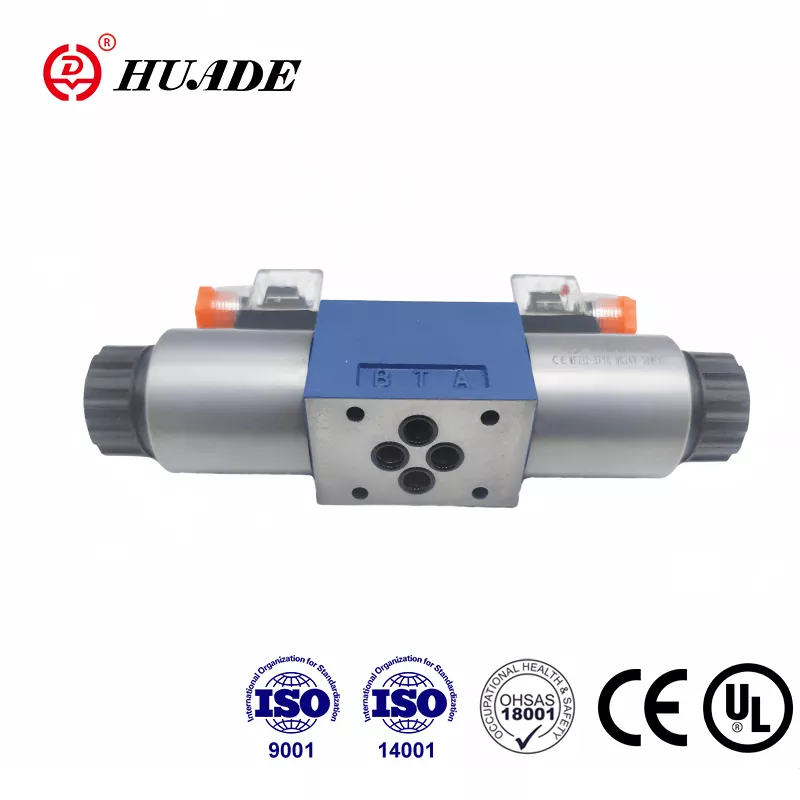

Huade etablerades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979 och har varit ett enastående varumärke inom den kinesiska hydrauliska industrin. Huade® riktningsventil typ 4WE 6 E är ett prisvärt alternativ till samma modell som erbjuds av Rexroth. Huade lägger stor vikt på kvaliteten för att säkerställa att varje riktningsventil har överlägsen prestanda. Magnetventilserien har klarat CE-certifiering. Denna typ av riktningsventil säljer bra. Ventilerna kommer att packas i standardkartonger med etiketter mot förfalskning. Fabriken har klarat de tre stora systemcertifieringarna för kvalitetsledning, miljöledning och arbetsmiljöledning. Huade® hydrauliska ventiler används i stor utsträckning inom ingenjörs- och anläggningsmaskiner, metallurgi, verktygsmaskiner, miljöskydd, skeppsbyggnad, flyg, järnvägstransport, petroleum och petrokemi, militär industri och andra områden.
|
Hydraulisk |
|||
|
Max.drifttryck Portar A,B,P (㎫) |
upp till 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
med symbolerna A och B måste port T användas som en dräneringsport |
|||
|
Max.flöde (L/min) |
80(-);60(～) |
||
|
Tryckvätska |
Mineraloljor eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||
|
Temperaturintervall för tryckvätska （℃） |
-30～+80 |
||
|
Grad av förorening |
Maximal tillåten grad av kontaminering av hydraulvätska till NAS 1638 klass9. |
||
|
Elektrisk |
|||
|
Spänningstyp |
DC |
AC 50/60Hz |
|
|
Tillgängliga spänningar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strömförbrukning (W) |
30 |
||
|
Hållkraft (VA) |
- |
50 |
|
|
Slå på ström (VA) |
- |
220 |
|
|
Tull |
kontinuerlig |
||
|
Bytestid till IS0 6403 |
PÅ (ms) |
25 till 45 |
10 till 20 |
|
AV (ms) |
10 till 25 |
15 till 40 |
|
|
Skydd enligt DIN |
IP 65 |
||
|
Växlingsfrekvens (cykler/h) |
upp till 15 000 |
upp till 7200 |
|
|
Med elektriska anslutningar skyddsledaren (PE) |
|||
Drag:
▶ Högpresterande version med direkt solenoidmanövrerad riktningsventil
▶ Våtstift DC eller AC solenoider med löstagbar spole
▶ Magnetspolen kan vridas 90°
▶ Det är inte nödvändigt att öppna den trycktäta kammaren vid byte av spolen
▶ Elanslutningar antingen som individuella eller centrala anslutningar
▶ Handöverstyrning, valfritt
▶ Porteringsmönster till Din 24 340 form A, ISO 4401 och CETOP - RP 121H
Ansökan:
4WE 6 E är en magnetstyrd riktningsventil. Den styr start, stopp och riktning för en vätska.
Riktningsventilerna består i huvudsak av hölje (1), en eller två solenoider (2), kontrollspolen (3) och en eller två returfjädrar (4). I strömlöst tillstånd hålls styrspolen (3) i neutral- eller utgångsläget med hjälp av returfjädrar (4) (förutom impulsspolar). Styrspolen (3) manövreras via våta stiftsolenoider (2) . Kraften från solenoiderna (2) verkar via kolven (5) på styrspolen (3) och trycker denna från sitt neutrala läge till önskat ändläge. Detta ger fritt flöde från P till A och B till T eller P till B och A till T.
När solenoiden (2) är strömlös, återförs styrspolen (3) till sitt neutrala läge med hjälp av returfjädrarna (4).
En valfri handöverstyrning (6) tillåter förflyttning av kontrollspolen (3) utan att magnetventilen aktiveras.
Strukturdiagram för WE 6 61B-serien
