Axial kolvpumparär bland de mest Sofistikerade och effektiva hydraulpumpar i moderna industriella tillämpningar. Från byggutrustning och flygplanssystem till tillverkningsmaskiner, Dessa pumpar ger den högtrycksvätskekraft som krävs för att kräva operationer. Men hur exakt konverterar dessa tekniska underverk mekaniska Energi till hydrauliskt tryck? Låt oss dyka djupt in i den fascinerande världen av Axial kolvpumpar och utforskar deras inre funktion.
Förstå grunderna
En axiell kolvpump är en positiv Förskjutning av hydraulisk pump som använder kolvar arrangerade i ett cirkulärt mönster runt en central axel. Till skillnad från radiella kolvpumpar där kolvar rör sig vinkelrätt mot drivaxeln, axiella kolvpumpar har kolvar som rör sig parallellt med axelaxeln. Denna unika konfiguration möjliggör kompakt design medan du levererar exceptionella prestandaegenskaper.
Den grundläggande principen bakom alla axiella Kolvpumpar är relativt enkla: som kolv återgår inom deras Cylindrar, de skapar växlande sug- och urladdningscykler. Under Sugslag, kolvar drar vätska in i cylinderkamrarna. Under Komprimeringsslag, de tvingar vätskan ut vid högt tryck. Den koordinerade Rörelse av flera kolvar säkerställer kontinuerligt, jämnt vätskeflöde.
Kärnkomponenter och arkitektur
Hjärtat i en axiell kolvpump består av flera kritiska komponenter som arbetar med perfekt harmoni. Cylinderblocket, eller fat, husar flera kolvar arrangerade i ett exakt cirkulärt mönster. Vanligtvis har dessa pumpar mellan 5 och 11 kolvar, där 7 eller 9 är de flesta Vanligt för optimal balans mellan flödesslikhet och mekanisk komplexitet.
Varje kolv ansluter till en toffeldyna genom en bollfoganslutning. Detta arrangemang gör att kolven kan följa Vinkelrörelsen under upprätthållandet av korrekt tätning i cylindern. De Slipper kuddar rider mot en swashplatta (i swashplatta design) eller kamring (I Bent Axis Designs), som omvandlar den roterande rörelsen på drivaxeln in i den fram- och återgående rörelsen som behövs för pumpning.
Ventilplattan fungerar som pumpens tidpunkt mekanism, med exakt placerade inlopps- och utloppsportar som justerar med cylinderkamrarna vid exakt rätt ögonblick. Högsprecision Tillverkning säkerställer perfekt tidpunkt mellan kolvläget och hamnen Justering, maximera volymetrisk effektivitet samtidigt som du minimerar tryck pulsationer.
Två huvuddesignvarianter
Axial kolvpumpar finns i två primära Konfigurationer, var och en med distinkta driftsprinciper och applikationer.
Swash Plate Design
Swash Plate -designen representerar mest Vanlig axiell kolvpumpkonfiguration. I detta arrangemang återstår kolvarna parallellt med drivaxeln medan deras tofflor kontaktar en vinklad swash tallrik. När cylinderblocket roterar med drivaxeln följer varje kolv Ett sinusformat rörelsemönster bestäms av swashplattvinkeln.
När en kolv rör sig bort från swash tallrik, det skapar sug som drar vätska genom inloppsporten in i Cylinderkammare. När rotationen fortsätter och kolven närmar sig swash tallrik, komprimering sker, vilket tvingar vätska genom utloppsporten vid upphöjd tryck. Swash -plattvinkeln bestämmer direkt kolvslagslängden, och i variabla förskjutningspumpar kan denna vinkel justeras för att kontrollera flödet hastighet.

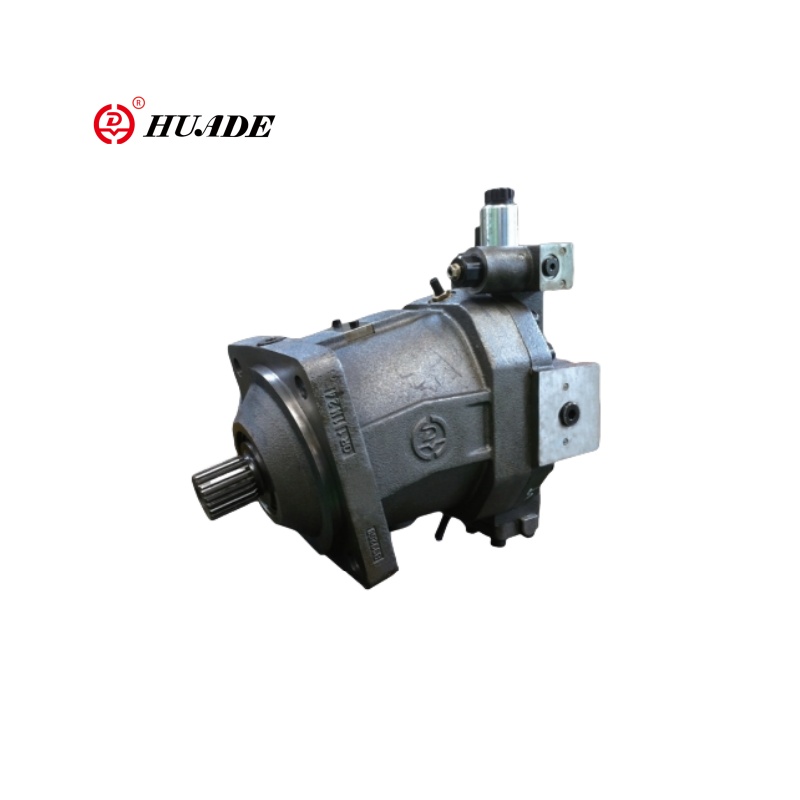

Bent Axis Design
Böjda axelpumpar har en mer komplex men Potentiellt effektivare konfiguration. Här sitter cylinderblocket vid en Vinkel (vanligtvis 15 till 30 grader) relativt drivaxeln. Kolvar ansluter direkt till drivflänsen genom universella leder eller sfäriska anslutningar, Eliminera behovet av toffelplattor och swashplattor.
Denna design erbjuder flera fördelar, inklusive högre driftstryck, bättre effektivitet vid höga hastigheter och Minskade slitkomponenter. Den ökade mekaniska komplexiteten gör dock Dessa pumpar dyrare och utmanande att tillverka, vilket begränsar deras användning till specialiserade högpresterande applikationer.
Pumpcykeln förklarade
Förstå hela pumpcykeln avslöjar hur axiella kolvpumpar uppnår sin imponerande prestanda egenskaper. Varje kolv genomgår fyra distinkta faser under varje Revolution av drivaxeln.
Under sugfasen rör sig kolven bort från ventilplattan (i swashplattans design) eller följer den böjda axeln Geometri för att öka cylindervolymen. Cylinderkammaren ansluter till Inloppsport, skapar en tryckskillnad som drar vätska in i kammaren. Korrekt inloppsdesign säkerställer tillräcklig vätsketillförsel utan kavitation, även vid höga driftshastigheter.
Komprimeringsfasen börjar som fortsatt Rotation rör sig kolven mot maximalt slagläge. Cylinderkammaren Kopplar bort från inloppsporten och börjar ansluta till utloppsporten. Vätska Komprimering börjar gradvis, vilket gör att trycket kan byggas smidigt utan Plötsliga chockbelastningar som kan skada pumpkomponenter.
Toppkomprimering inträffar när kolven når sin närmaste tillvägagångssätt till ventilplattan eller maximal kompressionspunkt Den böjda axeldesignen. Just nu inträffar maximal tryckutveckling och Cylinderkammaren anpassar sig helt till utloppsporten för optimal vätska ansvarsfrihet.
Slutligen slutför urladdningsfasen Cykel när kolven börjar sin återgång. Resttryck i cylindern kammarstyrkor förblir flytande genom utloppsporten, medan kammaren Kopplar gradvis från utloppet och förbereder sig för att återansluta med inloppet för nästa cykel.
Variabel förskjutningsteknik
En av de mest anmärkningsvärda funktionerna hos många Axiella kolvpumpar är deras förmåga att variera förskjutning under drift. Detta kapacitet ger en aldrig tidigare skådad kontroll över hydrauliska system, vilket möjliggör exakt justering av flödeshastighet utan att ändra drivhastigheten eller använda strypning ventiler som slösar energi.
I variabla swashplattpumpar, servo Mekanismer justerar swashplattvinkeln baserat på systembehov eller operatör input. Att öka vinkeln ökar kolvslagslängden och pumpen Förskjutning, medan minskningen av vinkeln minskar flödesutgången. Några avancerade System kan till och med vända swashplattvinkeln och skapa pumpar som kan fungera som motorer eller ger omvänd flödesfunktioner.
Kontrollsystemen för variabel Förskjutningspumpar sträcker sig från enkel manuell justering till sofistikerade Elektroniska återkopplingssystem. Tryckkompenserade kontroller justeras automatiskt Förskjutning för att upprätthålla konstant tryck oavsett flödesbehov, medan Lastavkänningssystem optimerar energiförbrukningen genom att matcha pumputgången till Faktiska systemkrav.
Prestationens egenskaper och Ansökningar
Axial kolvpumpar utmärker sig i applikationer kräver högt tryck, exakt kontroll och pålitlig drift. Deras typiska Driftstrycket sträcker sig från 1 000 till 10 000 psi eller högre, med några Specialiserade mönster som kan överstiga 15 000 psi. Flödeshastigheterna varierar dramatiskt baserat på förskjutning och hastighet, från några gallon per minut i Precisionsapplikationer till hundratals gallon per minut i industrisystem.
Effektiviteten av väl utformade axiella Kolvpumpar överstiger vanligtvis 90%, vilket gör dem idealiska för mobil utrustning där bränsleförbrukningen direkt påverkar driftskostnaderna. Deras kompakta storlek I förhållande till utgångsförmågan gör dem särskilt värdefulla i flygplan Hydraulik, där vikt och rymdbegränsningar är kritiska.
Byggutrustning representerar kanske det största applikationsområdet, där dessa pumpar driver allt från grävmaskin Bomor till Bulldozer -spår. Den variabla förskjutningsförmågan tillåter operatörer för att exakt kontrollera implementera rörelse samtidigt som de upprätthåller optimalt Motoreffektivitet över olika belastningsförhållanden.
Underhåll och livslängdsöverväganden
Korrekt underhåll är avgörande för Maximera axiell kolvpumpens livslängd och prestanda. Precisionstillverkningen och snäva toleranser som krävs för optimal drift gör dessa pumpar känsliga till kontaminering och felaktiga vätskeförhållanden. Högkvalitativ filtrering, regelbunden vätskanalys och anslutning till tillverkarens specifikationer för Hydraulisk vätsketyp och renlighetsnivåer är viktiga.
Komponent slitmönster i axiell kolv Pumpar är förutsägbara och hanterbara med korrekt underhåll. Tofflor och Swash -plattor i Swash Plate -design upplever de högsta slitnivåerna på grund av deras glidkontakt under höga belastningar. Moderna beläggningar och material har dramatiskt förlängd komponentliv, men regelbunden inspektion och i rätt tid ersättning förblir viktig.
De sofistikerade kontrollsystemen i Variabla förskjutningspumpar kräver ytterligare uppmärksamhet på elektroniska Komponenter och servofentilrenlighet. Regelbunden kalibrering och system Diagnostik hjälper till att säkerställa optimal prestanda och förhindra dyra fel.
