I världen av hydrauliska system och vätska Maskiner, kolvpumpar spelar en avgörande roll för att generera det höga trycket behövs för olika industriella applikationer. Bland de många typerna av kolv pumpar tillgängliga, förstå skillnaden mellan allmänna kolvpumpar ochaxial kolvpumparär viktigt för ingenjörer, tekniker och alla som arbetar med hydraulisk utrustning. Denna omfattande guide undersöker det grundläggande Skillnader mellan dessa två pumpkategorier, deras unika egenskaper, applikationer, och prestationsöverväganden.
Förstå kolvpumpar: Grund
Kolvpumpar representerar en bred kategori av Positiva förskjutningspumpar som använder fram- och återgående kolvar för att flytta vätska genom ett system. Den grundläggande principen innebär att kolvar rör sig fram och tillbaka Inom cylindrar, skapa växlande sug och urladdningsslag. Under Sugslaget, kolven skapar ett vakuum som drar vätska in i Cylinder genom en inloppsventil. Vid utloppslaget komprimerar kolven vätskan och tvingar den ut genom en utloppsventil.
Denna grundläggande mekanism tillåter kolv pumpar för att generera extremt högt tryck, vilket gör dem oumbärliga i Ansökningar som kräver exakt tryckkontroll och tillförlitlig vätskeleverans. Mångsidigheten hos kolvpumpdesigner har lett till många konfigurationer, var och en Optimerad för specifika driftsförhållanden och prestandakrav.
Axial kolvpumpar: En specialiserad design
Axiella kolvpumpar representerar en specifik Delmängd av kolvpumpar som kännetecknas av deras unika geometriska arrangemang. I Dessa pumpar, flera kolvar är placerade parallella med drivaxelaxeln, Därför termen "axiell". Kolvarna är vanligtvis ordnade i en cirkulärt mönster runt den centrala drivaxeln, med deras rörelse kontrollerad med en swashplatta eller den böjda axelmekanismen.

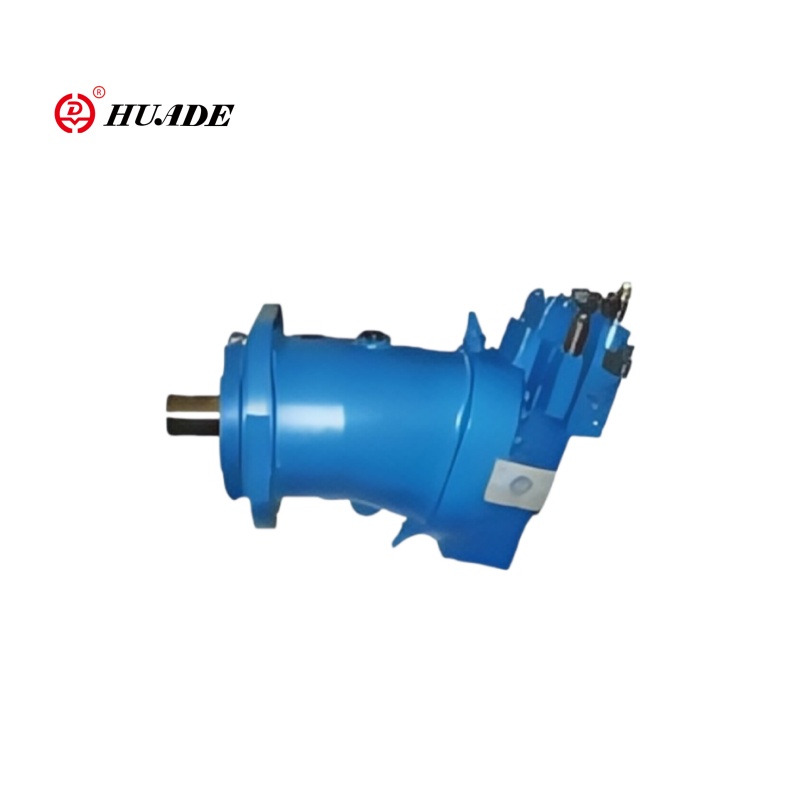

Swash Plate Design har kolvar Den gliden i cylindrar arrangerade i ett roterande cylinderblock. Som blocket roterar, kolvarna följer swashplattans vinkel och skapar Återoande rörelse som krävs för pumpning. Bent Axis Design, Alternativt använder du två axlar i en vinkel till varandra, med kolvar Anslutning av det roterande cylinderblocket till en stationär ventilplatta.
Viktiga strukturella skillnader
Den mest uppenbara skillnaden mellan Allmänna kolvpumpar och axiella kolvpumpar ligger i deras strukturella konfiguration. Traditionella kolvpumpar använder ofta radiella arrangemang där Kolvar rör sig vinkelrätt mot drivaxeln, eller så kan de använda vevaxel Mekanismer som liknar förbränningsmotorer. Dessa mönster vanligtvis har färre kolvar, ofta från en till sex cylindrar.
Axiella kolvpumpar, omvänt, vanligtvis Inkorporera sju, nio eller fler kolvar arrangerade runt den centrala axeln. Detta Multi-kolvkonfiguration ger flera fördelar, inklusive jämnare flöde utgång, minskade pulsationer och högre kraft-till-viktförhållanden. Kompakten, cylindriska bostäder av axiella kolvpumpar bidrar också till deras rymdeffektiv design, vilket gör dem idealiska för mobila hydrauliska applikationer.
Operativa egenskaper och Prestanda
De operativa skillnaderna mellan dessa Pumptyper påverkar deras prestandaegenskaper avsevärt. Allmän kolvpumpar, särskilt de med färre cylindrar, tenderar att producera mer Uttalade flödespulsationer. Dessa pulsationer kan orsaka vibrationer och buller i Hydrauliska system, även om de kan mildras genom korrekt systemdesign och ackumulatorplacering.
Axiella kolvpumpar, med deras multipel Kolvar och kontinuerlig rotation, levererar mycket jämnare flöde med minimal pulsationer. Överlappningen av kolvslag skapar ett mer konsekvent tryck utgång, reducerande systemvibration och förbättring av det totala hydrauliska systemet effektivitet. Denna släta operation gör axiella kolvpumpar särskilt Lämplig för applikationer som kräver exakt kontroll och tyst drift.
Hastighetsfunktioner skiljer sig också betydligt mellan dessa pumptyper. Axiella kolvpumpar kan vanligtvis arbeta med högre rotationshastigheter och når ofta 3000 rpm eller mer, medan Traditionella kolvpumpar kan begränsas till lägre hastigheter på grund av deras mekaniska Begränsningar och ökat slitage med höga hastigheter.
Tryck- och flödesfunktioner
Båda pumptyperna utmärker sig i högtryck applikationer, men deras kapacitet varierar i olika aspekter. General kolv Pumpar, särskilt de med större cylinderborrningar, kan uppnå extremt Högt tryck, som ibland överstiger 10 000 psi i specialiserade applikationer. Men deras flödeshastigheter kan begränsas av deras cylinderstorlek och stroke frekvens.
Axiella kolvpumpar erbjuder utmärkt tryck Funktioner, vanligtvis från 3000 till 7000 psi i standardapplikationer, med några specialiserade enheter som når högre tryck. Deras fördel ligger i deras förmåga att kombinera högt tryck med betydande flödeshastigheter på grund av deras Flera kolvar och höghastighetsoperation. Dessutom många axiella kolv Pumpar har variabla förskjutningsfunktioner, vilket gör att operatörerna kan justera Flödeshastigheter samtidigt som trycket bibehålls, vilket ger exceptionell systemflexibilitet.
Applikationsdomäner och användningsfall
Applikationspreferenser för dessa pumpar Typer återspeglar deras operativa egenskaper. Allmänna kolvpumpar hittar omfattande användning i applikationer där extremt högt tryck krävs, sådant som hydraulisk pressar, formsprutningsmaskiner och specialiserad industriell utrustning. Deras robusta konstruktion och förmåga att hantera intermittent plikt Cykler gör dem lämpliga för applikationer med varierande belastningskrav.
Axiella kolvpumpar dominerar i mobil Hydrauliska applikationer, inklusive konstruktionsutrustning, jordbruk Maskiner och materialhanteringssystem. Deras kompakta design, smidig Drift och variabla förskjutningsfunktioner gör dem idealiska för system kräver lyhörd kontroll och effektiv drift. De är också rådande i Industriella applikationer som maskinverktyg, robotik och automatiserad Tillverkningssystem där exakt rörelsekontroll är väsentlig.
Effektivitet och energihänsyn
Energieffektivitet representerar en kritisk övervägande i moderna hydrauliska system. Axiella kolvpumpar i allmänhet visa överlägsen total effektivitet på grund av deras optimerade interna geometri och reducerade inre läckagevägar. Den exakta tillverkningen toleranser som kan uppnås i axiella kolvpumpar, i kombination med deras avancerade Tätningsteknologier, bidrar till deras utmärkta volymeffektivitet.
Allmänna kolvpumpar kan uppvisa varierande effektivitetsnivåer beroende på deras designkomplexitet och tillverkning kvalitet. Enstaka eller dubbelverkande kolvpumpar kan uppnå hög effektivitet i deras optimala driftsintervall, men deras effektivitet kan minska mer betydligt vid partiella belastningar jämfört med variabel förskjutningsaxiell kolv pumps.
Underhåll och drift Hänsyn
Underhållskraven skiljer sig åt väsentligen mellan dessa pumptyper. Allmänna kolvpumpar har ofta mer tillgängliga komponenter, gör rutinmässigt underhåll och reparationer mer enkel. Deras enklare mönster kan kräva mindre specialiserad kunskap för felsökning och service.
Axiella kolvpumpar, medan mer komplexa Internt integrerar ofta avancerade diagnostiska förmågor och tillstånd Övervakningsfunktioner. Deras förseglade konstruktion och precisionstillverkning Vanligtvis resultera i längre serviceintervall, även om reparationer kan kräva Specialiserad expertis och utrustning vid behov.
