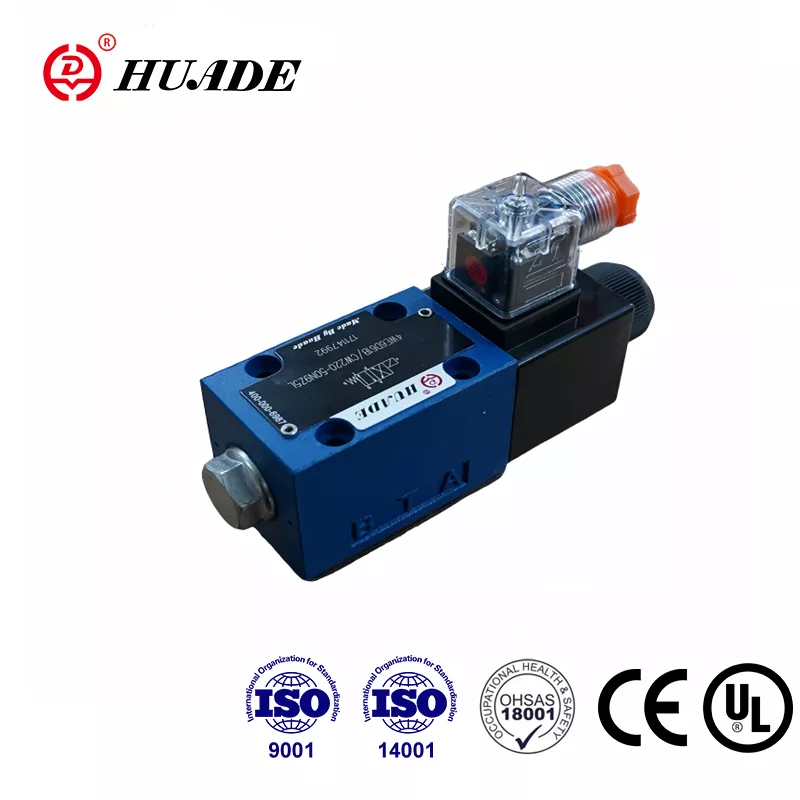

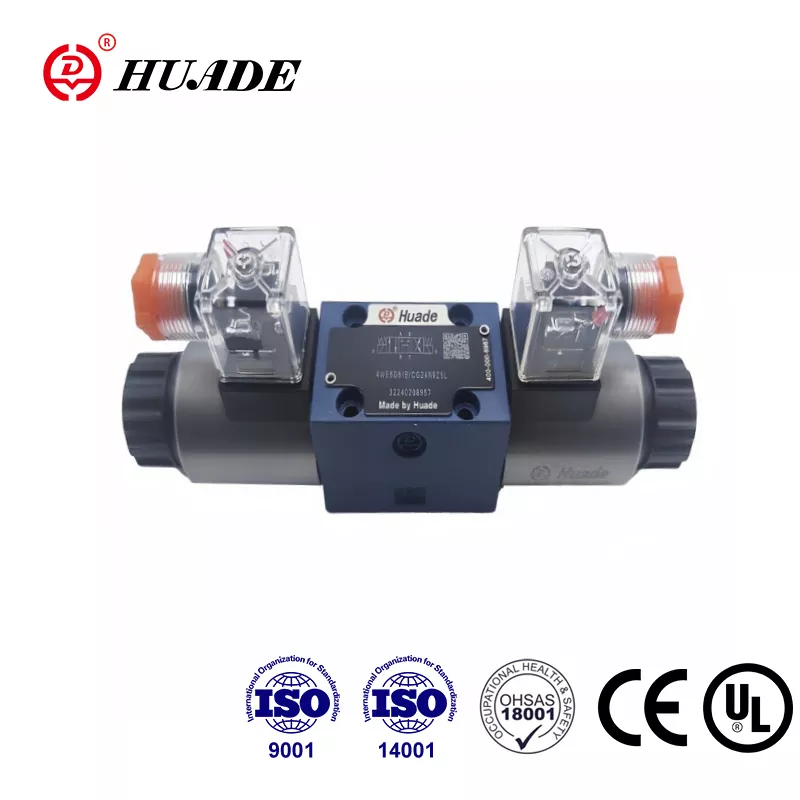

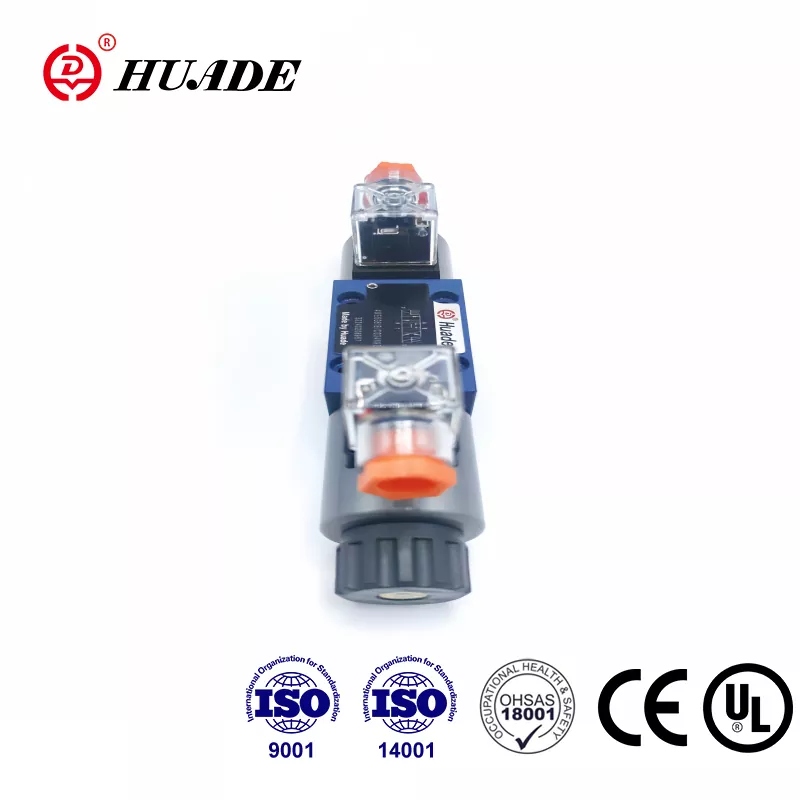

Som en ledande tillverkare i Kinas hydrauliska industri, samarbetade Huade med Rexroth två gånger från 1979. Huade® 4WE 6 Y riktningsventil används ofta i olika industriella miljöer. Den kan ersätta samma modell som erbjuds av Rexroth. Det säljs vilt i Kina och i främmande länder. Huade lägger stor vikt på kvaliteten för att säkerställa att varje riktningsventil har överlägsen prestanda. Huade har 750 avancerad produktionsutrustning importerad från hela världen. Magnetventilserien har klarat CE-certifiering. Fabriken klarade ISO9001, ISO14001 och ISO45001. Huade® hydrauliska magnetventiler används ofta inom militärindustrin och andra områden i Kina på grund av stabil prestanda.
|
Hydraulisk |
|||
|
Max.drifttryck Portar A,B,P (Mpa) |
upp till 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
med symbolerna A och B måste port T användas som en dräneringsport |
|||
|
Max.flöde (L/min) |
80(-);60(～) |
||
|
Tryckvätska |
Mineraloljor eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||
|
Temperaturintervall för tryckvätska （℃） |
-30～+80 |
||
|
Grad av förorening |
Maximal tillåten grad av kontaminering av hydraulvätska till NAS 1638 klass9. |
||
|
Elektrisk |
|||
|
Spänningstyp |
DC |
AC 50/60Hz |
|
|
Tillgängliga spänningar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strömförbrukning (W) |
30 |
||
|
Hållkraft (VA) |
- |
50 |
|
|
Slå på ström (VA) |
- |
220 |
|
|
Tull |
kontinuerlig |
||
|
Bytestid till IS0 6403 |
PÅ (ms) |
25 till 45 |
10 till 20 |
|
AV (ms) |
10 till 25 |
15 till 40 |
|
|
Skydd enligt DIN |
IP 65 |
||
|
Växlingsfrekvens (cykler/h) |
upp till 15 000 |
upp till 7200 |
|
|
Med elektriska anslutningar skyddsledaren (PE) |
|||
Drag:
▶ Högpresterande version med direkt solenoidmanövrerad riktningsventil
▶ Våtstift DC eller AC solenoider med löstagbar spole
▶ Magnetspolen kan vridas 90°
▶ Elanslutningar antingen som individuella eller centrala anslutningar
▶ Det är inte nödvändigt att öppna den trycktäta kammaren vid byte av spolen
▶ Handöverstyrning, valfritt
▶ Porteringsmönster till Din 24 340 form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Riktningsventiler av typ 4WE 6 Y är magnetstyrda riktningsventiler. De styr start, stopp och riktning för en vätska.
Riktningsventilerna 4WE 6 består väsentligen av hus (1), en eller två solenoider (2), styrspolen (3) och en eller två returfjädrar (4). I strömlöst tillstånd hålls styrspolen (3) i neutral- eller utgångsläget med hjälp av returfjädrar (4) (förutom impulsspolar). Styrspolen (3) manövreras via våta stiftsolenoider (2) . Kraften från solenoiderna (2) verkar via kolven (5) på styrspolen (3) och skjuter denna från sitt neutrala läge till önskat ändläge. Detta ger fritt flöde från P till A och B till T eller P till B och A till T.
När solenoiden (2) är strömlös, återförs styrspolen (3) till sitt neutrala läge med hjälp av returfjädrarna (4).
En valfri handöverstyrning (6) tillåter förflyttning av kontrollspolen (3) utan att magnetventilen aktiveras.
Strukturdiagram av WE 6 61B
