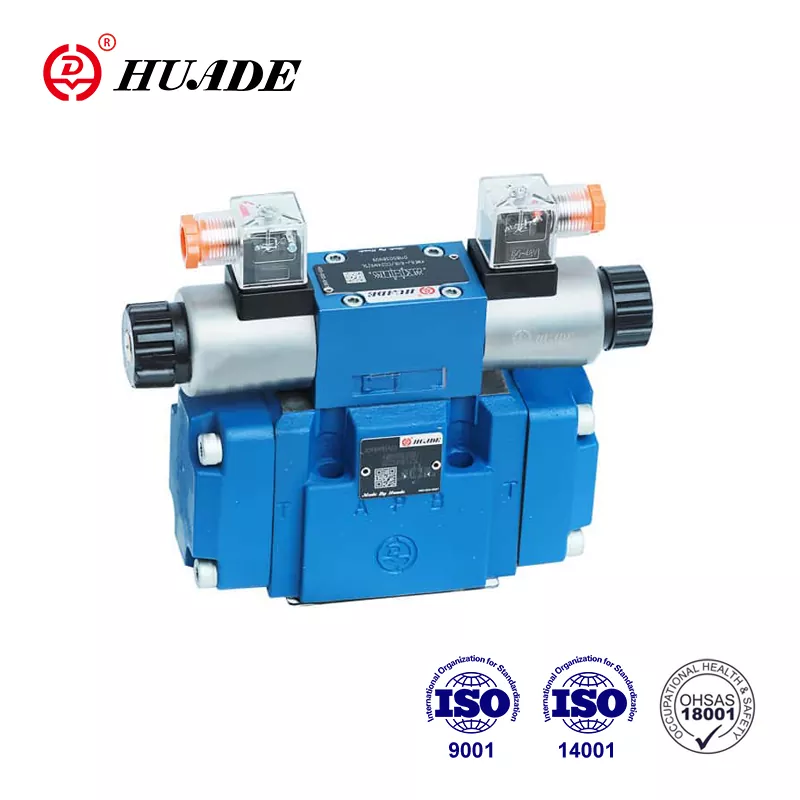

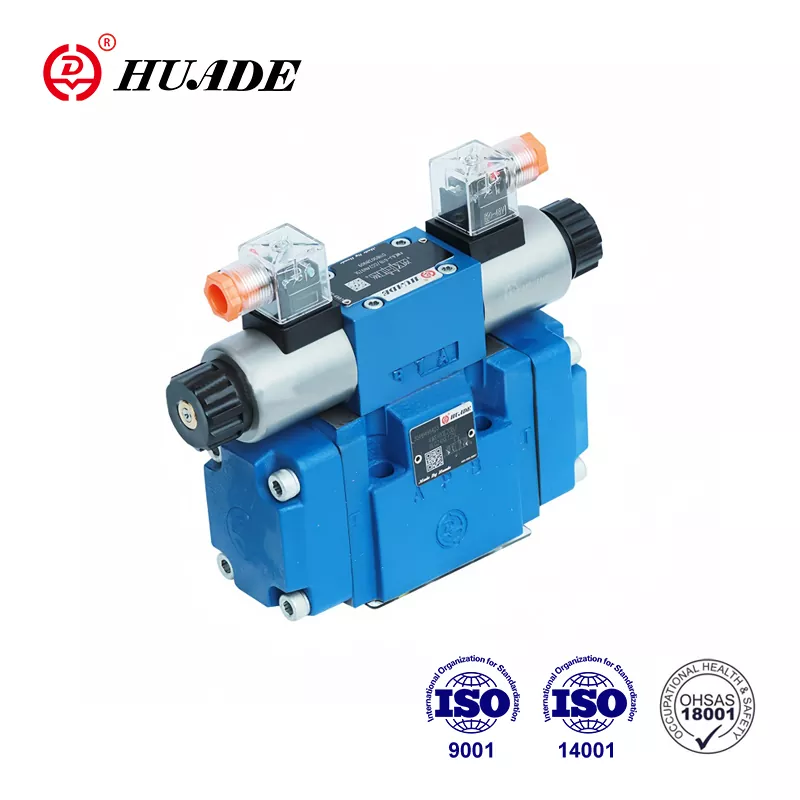

Huade Hydraulic, som grundades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979, har haft två långsiktiga samarbetsupplevelser med Rexroth. Huade® 4WEH 16 J Electro Hydraulic Directional Control Ventil är ett billigt alternativ till Rexroth -ventilen i samma serie. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huade Hydraulic sätter stor stress på kvaliteten. För att säkerställa den höga kvaliteten på hydraulventiler driver fabriken mer än 750 stycken avancerad produktionsutrustning importerad från hela världen. Huade® hydrauliska produkter används ofta inom teknik- och byggmaskiner, maskinverktyg, miljöskydd, varvsindustri, flyg-, järnvägstransport, militärindustri och andra områden.
|
Typ 4WEH16 |
|||
|
Driftstryck, Max. (MPA) |
H-4WEH16 |
4weh16 |
|
|
till 35 |
till 28 |
||
|
Port t |
Pilotoljeavlopp Externt (MPA) |
till 25 |
till 25 |
|
Pilotoljeavlopp intern (MPA) |
Solenoid (DC) |
magnetventil (AC) |
|
|
till 16 |
till 10 |
||
|
Det är omöjligt för tryckcentrerat |
|||
|
Hamror |
Pilotoljeavlopp Externt (MPA) |
= 16 |
～ 10 |
|
Pilottryck min. |
Pilotoljeavlopp Externt (MPA) |
3-positionsventil, 1.2 |
|
|
Pilot oljeförsörjning intern (MPA) |
För spolar C, F, G, H, P, T, V, Z, S |
||
|
Driftstryck. max. (MPA) |
till 25 |
||
|
Hydraulvätska |
Mineraloljor eller fosfatester |
||
|
Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-30 ～+80 |
||
|
Viskositetsintervall (MM2/s) |
10 ～+800 |
||
Drag:
▶ Ventiler som används för att styra startstoppet och riktningen för ett vätskeflöde
▶ Elektro-hydraulisk drift (WEH), Hydraulisk drift (WH)
▶ För undermontering
▶ Våren eller tryckcentrerad, vår eller hydraulisk förskjutning
▶ Våtstift DC eller AC-solenoider, valfritt
▶ Manuell åsidosättande, valfritt
▶ Elektrisk anslutning som individuell eller central anslutning
▶ Skiftningstidsjustering, valfritt
▶ Förbelastningsventil i p-kanalen på huvudventilen, valfritt
▶ Hjälputrustning till datablad
Slagjustering vid huvudspolen, valfritt
Slagjustering och/eller slutpositionindikator, valfritt
Mekanisk eller induktiv gränsomkopplare (närhetstyp) vid huvudspolen, valfritt
▶ Portingmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Riktningskontrollventiler 4WEH 16 J används för att styra startstoppet och riktningen för ett vätskeflöde.
Riktningsventiler typ 4WEH ..
Ventiler av typ weh är riktningsspolventiler med elektro-hydraulisk drift
Riktningsventilerna består i princip av huvudventilen med hus (1), huvudkontrollspolen (2), en eller två returfjädrar och pilotventilen (4) med en eller två solenoider.
Huvudkontrollspolen (2) i huvudventilen hålls i det neutrala eller i det första läget antingen av fjädrarna.
Cutaway View of 4weh
