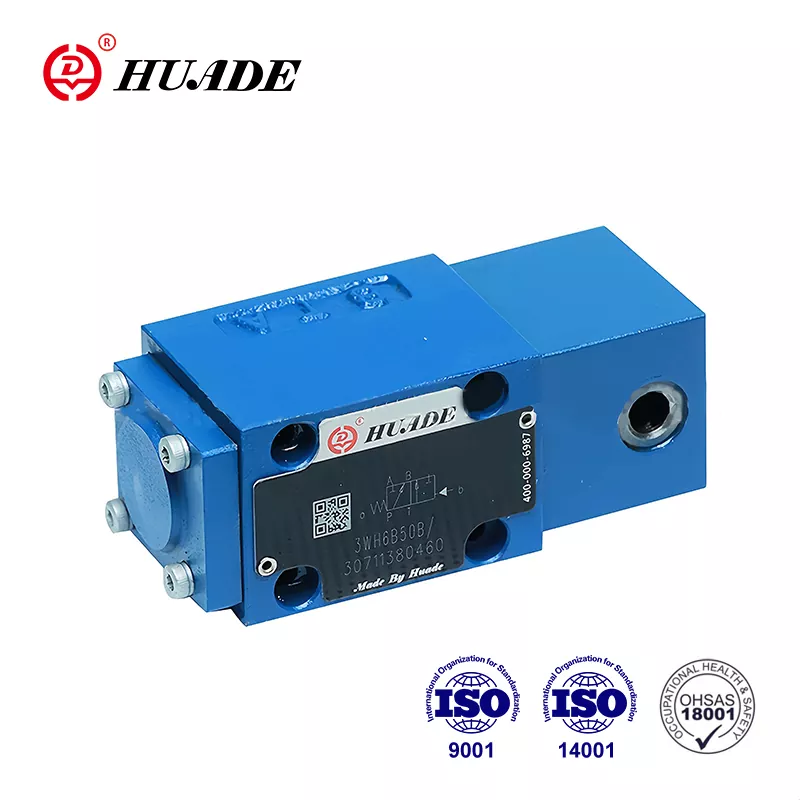

Som en ledande tillverkare i Kinas hydraulindustri har Huade Hydraulic haft två långsiktiga samarbetsupplevelser med Rexroth. HUADE® Directional Control Ventil Type WH är mer avancerad inom teknik och mer hållbara än liknande produkter i denna linje. Huade driver mer än 750 stycken avancerad produktionsutrustning importerad från hela världen för att säkerställa den höga kvaliteten på hydrauliska produkter. Det är mer avancerat inom teknik och mer hållbar än de liknande produkterna i denna linje. Fabriken kommer till de internationella standarderna, nämligen ISO9001, ISO14001 och OH SAS18001. Serien av riktningsventiler som produceras av Huade hydraulik används ofta i marint hydraulsystem. Huade äger en enorm kundgrupp i marinindustrin.
|
Storlek |
6 |
10 |
|
|
Max. |
PORTS A, B, P (MPA) |
till 31,5 |
|
|
Port T (MPA) |
till 16 |
||
|
Med symboler A och B -port t måste användas som en läckport |
|||
|
Flow Max (L/min) |
upp till 60 |
upp till 120 |
|
|
Arbetar till flöde |
Symbol Q6%av det nominella tvärsnittsområdet |
||
|
Symbol W, 3% av det nominella tvärsnittsområdet |
|||
|
Vätska |
Mineralolja eller fosfatester |
||
|
Tryckvätsketemperaturområde （℃ ℃））） ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃. |
-20 ～+80 |
||
|
Viskositetsintervall (MM2/s) |
2.8 ~ 500 |
||
|
Vikt (kg) |
1 operationscylinder |
ca.2 |
ca.3.5 |
|
2 Operationscylinder |
ca.2.2 |
ca.4.5 |
|
|
Plottryck (MPA) |
min |
0,6 till 1> tanktryck |
0.5 |
|
max |
20 |
6 |
|
Drag:
▶ Direkt opererad riktningsspolventil
▶ Två lägesventil med slaggränsen valfritt
▶ Undermontering
▶ Monteringsmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H
Ansökan:
WH -ventiler är hydrauliska drivna riktningsspolventiler. De används för kontroll av stopp, start och riktning för ett flöde
Riktningsventilerna består huvudsakligen av hus (1), ett eller två driftselement (2) (hydrauliskt, pneumatiskt driftscylinder), kontrollspolen (3), såväl som en eller två returfjädrar (4).
I vila hålls kontrollspolen (3) i mitten eller startpositionen av returfjädrarna (3) (utom impulsventil).
Kontrollspolen (3) skjuts in i den nödvändiga omkopplingsläget av driftselementen.
Med spärr, typ ..of/.
Hydrauliskt eller pneumatiskt manövrerade riktningsventiler finns också som 2-positionsventiler med spärr (5). När driftselementen med spärr används kan varje omkopplingsläge vara låst.
Utan returfjäder, utan spärr, typ..o/.
När du använder driftselement utan returfjäder och utan spärr finns det ingen definierad omkopplingsposition i vila.
Strukturdiagram
Patronjag
Användningen av en kassettpedel är då nödvändig när flöden i de givna driftsförhållandena inträffar som överskrider prestandavatsen för ventilen.
Den är ansluten till p-kanalen på riktningsventilen.
