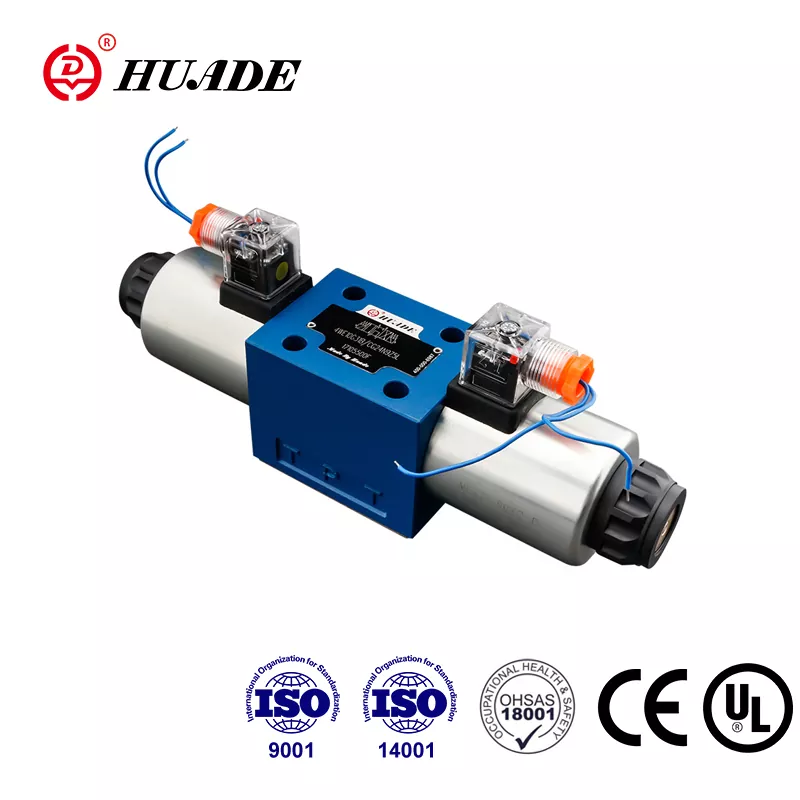

Dessa ventiler finns överallt omkring oss. Du hittar dem i grävmaskiner som gräver fundament, gaffeltruckar rörliga lådor i lager och till och med i flygplankontrollsystem. Utan dessa ventiler skulle tunga maskiner vara omöjliga att kontrollera.
Hur fungerar dessa ventiler?
Huvuddelarna
Varje hydraulisk riktningskontrollventil har tre viktiga delar som fungerar tillsammans:
1. Ventilkropp
Ventilkroppen är som huset där allt händer. Det är vanligtvis tillverkat av starka material som stål eller aluminium. Inuti finns det noggrant borrade hål som kallas portar. Dessa portar har speciella namn:
- P -port:Där tryckvätska kommer in
- T port:Där vätska återvänder till tanken
- A- och B -portar:Där vätska går för att flytta cylindrar eller motorer
2. Kontrollelement
Detta är den rörliga delen som faktiskt leder vätskan. Det finns två huvudtyper:
Spole:En rund, glidande bit som ser ut som en penna med bredare sektioner. När den glider fram och tillbaka öppnar den och stänger olika vägar för vätskan.
Poppet:En konformad bit som fungerar som en kork i en flaska. Den förseglar mycket tätt när den är stängd men kan öppna för att låta vätska igenom.
3. Ställdon
Det är detta som rör kontrollelementet. Vanliga typer inkluderar:
- Fjädrar som skjuter tillbaka ventilen till ett säkert läge
- Solenoider (elektriska magneter) som rör sig när de drivs
- Manuella spakar för handdrift
- Pilotkontroller som använder systemets eget tryck
Hur flytande flödar
Låt oss använda ett enkelt exempel med en hydraulisk cylinder:
Neutral position:När ventilen är i mittläget förblir cylindern. Beroende på ventilkonstruktionen kan vätska blockeras eller får återgå till tanken.
Förlänga position:Ventilen ansluter tryckporten (P) till port A och skickar vätska för att förlänga cylindern. Samtidigt rinner vätska från andra sidan av cylindern tillbaka genom port B till tanken (t).
Dra tillbaka position:Nu växlar ventilen. Trycket går till hamn B för att dra tillbaka cylindern, medan vätskan återvänder från hamn A till tanken.
Typer av hydraulisk riktningsventiler
Genom intern design
Spolventiler
Dessa är den vanligaste typen. Spolen glider inuti ventilkroppen för att skapa olika flödesvägar.
Bra poäng:
- Kan hantera komplexa operationer med flera positioner
- Lågt motstånd mot vätskeflödet
- Mångsidig och allmänt använt
Inte så bra:
- Små luckor tillåter lite vätska att läcka internt
- Kan fastna om vätskan är smutsig
Kaverventiler
Dessa använder kon- eller kulformade element som förseglar tätt mot en plats.
Bra poäng:
- Nästan inget inre läckage
- Fungera bra med smutsig vätska
- Perfekt för att hålla tunga laster
Inte så bra:
- Begränsad till enkla på/av -funktioner
- Behöver mer kraft för att fungera
Av hur de drivs
Manuella ventiler:Drift för hand med spakar, knoppar eller knappar. Enkel och pålitlig, men någon måste vara där för att driva dem.
Magnetventiler:Använd elkraft för att arbeta. Dessa är perfekta för automatiserade system och kan styras av datorer.
Pilotdrivna ventiler:Använd systemets eget hydrauliska tryck för att flytta huvudventilen. Detta är som att använda en liten ventil för att styra en stor ventil - bra för applikationer med hög flöde.
Genom kontrollprecision
På/av ventiler:Enkla omkopplare som antingen är helt öppna eller helt stängda. Som en ljusbrytare - det är antingen på eller av.
Proportionella ventiler:Dessa kan öppnas delvis, som en dimmeromkopplare för lampor. Ju mer du visar upp styrsignalen, desto mer öppnas ventilen. Detta ger dig smidig hastighetskontroll.
Servoventiler:Den mest exakta typen som används i applikationer som behöver extremt noggrann kontroll, som flygplan eller precisionstillverkningsutrustning.
Viktiga funktioner och specifikationer
Centrumfunktioner
För spolventiler är vad som händer i den neutrala (mitt) positionen mycket viktigt:
Stängt centrum:Alla portar är blockerade. Detta låser cylindern på plats men gör att pumpen fungerar hårdare.
Öppet centrum:Tryckporten ansluter till tanken. Detta sparar energi genom att låta pumpen köra utan tryck, men cylindern kan driva.
Tandem Center:En kompromiss som sparar viss energi samtidigt som man ger bättre belastning.
Nyckelprestanda
- Tryckbetyg:Hur mycket tryck ventilen kan hantera säkert. Vanligtvis mätt i PSI eller stång.
- Flödeshastighet:Hur mycket vätska kan passera per minut. Mätt vanligtvis i gallon per minut (GPM) eller liter per minut.
- Svarstid:Hur snabbt ventilen reagerar på en styrsignal. Viktigt för applikationer som behöver snabba rörelser.
- Tryckfall:Hur mycket tryck går förlorat när vätskan flyter genom ventilen. Lägre är bättre för effektivitet.
Ventilsymboler och standarder
Ingenjörer använder speciella symboler för att visa ventiler i hydrauliska diagram. Dessa symboler följer internationella standarder (ISO 1219) så att ingenjörer över hela världen kan förstå dem.
En ventilsymbol visar:
- Lådor som representerar varje position
- Pilar som visar flödesvägar
- Linjer med T-märken som visar blockerade stigar
- Bokstäver (P, T, A, B) Markering av portarna
- Symboler för fjädrar och solenoider
Till exempel betyder en "4/3 -ventil" 4 portar och 3 positioner.
Gemensamma applikationer
Konstruktionsutrustning
Grävmaskiner använder flera riktningsskontrollventiler för att använda boom, arm, hink och spår oberoende. Operatörer använder joysticks som skickar signaler till proportionella ventiler för smidig kontroll.
Tillverkning
Monteringslinjer använder dessa ventiler för att styra robotarmar, pressar och transportsystem. Solenoid-opererade ventiler svarar på datorkommandon för exakt tidpunkt.
Lantbruk
Moderna traktorer använder proportionella ventilblock för att kontrollera redskap som plogar och skördare. Vissa system integreras till och med med GPS för automatiserat fältarbete.
Flyg-
Flygplan använder extremt pålitliga servonventiler för flygkontroller. Dessa ventiler måste fungera perfekt även under extrema förhållanden.
Topptillverkare
Bosch Rexroth:Känd för högkvalitativa ventiler med avancerad elektronik och övervakningsfunktioner.
Parker Hannifin:Erbjuder ett brett utbud från grundläggande industriella ventiler till specialiserade mobila utrustningsventiler.
Eaton (Vickers):Berömd för tunga ventiler som varar länge under tuffa förhållanden.
Danfoss:Specialiserat sig på mobil hydraulik och energieffektiva system.
HYDAC:Känd för kompakta patronventiler och anpassade grenrörslösningar.
Installation och underhåll
Välja rätt ventil
Tänk på dessa faktorer:
- Tryck- och flödeskrav: Matcha dina systembehov
- Kontrolltyp: På/av för enkla uppgifter, proportionell för variabel hastighet
- Miljö: Välj tätningar och beläggningar som är lämpliga för dina förhållanden
- Säkerhet: Välj centerfunktioner som ger säker drift
Vanliga problem och lösningar
Ventilen fungerar inte:
- Kontrollera elektriska anslutningar på magnetventiler
- Verifiera tillräckligt hydrauliskt tryck för pilotdrivna ventiler
- Leta efter mekaniska hinder
Långsam eller oberäknelig operation:
- Rengör eller byt ut smutsig hydraulvätska
- Kontrollera om det finns luft i systemet
- Inspektera för slitna ventilkomponenter
Externa läckor:
- Byt ut slitna tätningar och packningar
- Kontrollera monteringsytan planhet
- Verifiera rätt bultmoment
Bästa praxis
Installation:
- Håll allt rent under installationen
- Använd riktiga packningar och tätningsföreningar
- Dra åt bultarna till specificerade vridmomentvärden
Drift:
- Börja med lågt tryck för att kontrollera grundläggande funktion
- Övervaka systemtemperatur och tryck
- Håll hydraulvätska ren med korrekt filtrering
Underhåll:
- Testventilens drift regelbundet
- Ändra hydraulvätska enligt schemat
- Håll detaljerade underhållsposter
Framtida trender
Den hydrauliska ventilindustrin fortsätter att utvecklas:
Smarta ventiler:Nya ventiler inkluderar sensorer och elektronik som kan rapportera deras tillstånd och prestanda. Detta hjälper till att förutsäga när underhåll behövs.
Energieffektivitet:Tillverkarna utvecklar ventiler som slösar mindre energi och hjälper till att minska driftskostnaderna och miljöpåverkan.
Integration:Ventilerna blir mer kompakta och integrerade med andra systemkomponenter, vilket minskar läckpunkterna och installationstiden.
Digital kontroll:Fler ventiler är utformade för att arbeta med Digital Control Systems och Internet of Things (IoT) nätverk.
Hydrauliska riktningsventiler är viktiga komponenter som möjliggör moderna maskiner. Från enkla på/av -ventiler till sofistikerade servosystem konverterar dessa enheter elektriska eller mekaniska signaler till kontrollerad hydraulisk kraft.
Att förstå hur dessa ventiler fungerar, deras olika typer och hur man väljer och underhåller dem är avgörande för alla som arbetar med hydrauliska system. När tekniken utvecklas blir dessa ventiler smartare, effektivare och mer integrerade med digitala styrsystem.
Oavsett om du använder tung utrustning, designar automatiseringssystem eller upprätthåller hydrauliska maskiner, kommer kunskap om riktningsstyrventiler att hjälpa dig att arbeta mer effektivt och säkert.
Genom att välja rätt ventil för din applikation och underhålla den ordentligt kan du säkerställa tillförlitlig drift och lång livslängd. Nyckeln är att förstå dina systemkrav och matcha dem med lämplig ventilteknologi.
Kom ihåg att när du är osäker konsultera med hydrauliska systemexperter eller ventiltillverkare. De kan ge specifik vägledning för dina unika applikationsbehov och hjälpa till att säkerställa optimal systemprestanda.
