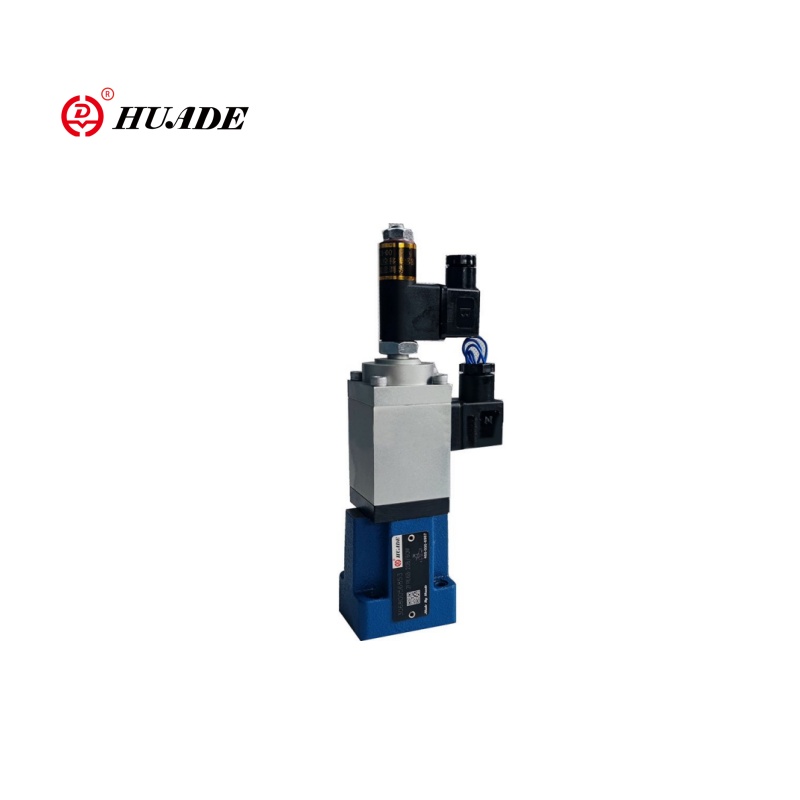

Tänk på en proportionell flödeskontrollventil som "smart dimmeromkopplare" för hydrauliska system. Precis som en dimmeromkopplare låter dig styra hur ljust ett ljus blir, låter dessa ventiler dig styra exakt hur snabb hydraulolja flyter genom ditt system.
Varför detta betyder:
Traditionella hydraulventiler är antingen helt öppna eller helt stängda - som en vanlig ljusströmbrytare. Proportionella ventiler ger dig smidig, exakt kontroll - som den dimmeromkopplaren. Denna smidiga kontroll betyder:
- Mindre chock och vibrationer i dina maskiner
- Mer exakt rörelse av hydrauliska cylindrar och motorer
- Bättre energieffektivitet
- Smidigare operation totalt sett
Det grundläggande konceptet
Så här fungerar det i enkla termer:
Elektrisk ingång
Du skickar en elektrisk signal (vanligtvis 4-20 mA eller 0-10V) till ventilen
Proportionellt svar
Ventilen öppnar proportionellt mot den signalen
Flödeskontroll
Mer signal = mer flöde, mindre signal = mindre flöde
Smidig drift
Förändringar sker gradvis, inte plötsligt
Detta proportionella förhållande är det som gör dessa ventiler så värdefulla i moderna hydrauliska system.
Varför de spelar någon roll: Evolution från enkel till smart kontroll
Det gamla sättet: Bang-Bang Control
Tidigare använde de flesta hydrauliska system enkla på/av-ventiler (kallad "bang-bang" -kontroll). Dessa ventiler hade två inställningar:
- Helt öppen:Maximal flöde
- Helt stängt:Inget flöde
Problem med Bang-Bang Control:
- Plötsliga tryckspikar när ventilerna öppnade eller stängdes snabbt
- Vibration och mekanisk stress på utrustning
- Svårigheter att uppnå exakta hastigheter eller positioner
- Energiavfall från konstant fullflödesdrift
Det nya sättet: proportionell kontroll
Proportionella ventiler ändrade allt genom att tillhandahålla:
Smidig acceleration
I stället för ryckig start-stop-rörelse rör sig maskiner smidigt från vila till full hastighet.
Exakt hastighetskontroll
Du kan ställa in exakta hastigheter för olika delar av en maskincykel.
Energieffektivitet
Systemet använder bara det flöde det behöver när det behöver det.
Bättre produktkvalitet
Smjukare rörelse innebär bättre resultat i tillverkningsprocesser.
Minskat underhåll
Mindre chock och vibrationer innebär längre utrustning.
Verklig inverkan
Tänk på en formsprutningsmaskin som gör plastdelar:
- Gammalt system:Injektion RAM rörde sig i full hastighet eller stannade helt och orsakade defekter och bortkastat material
- Nytt system:RAM-hastigheten varierar smidigt under hela injektionscykeln och ger konsekventa delar av hög kvalitet
Denna utveckling från enkel till smart kontroll har gjort proportionella ventiler väsentliga i modern tillverkning.
Hur de fungerar: Inuti tekniken
Att förstå hur proportionella flödeskontrollventiler fungerar hjälper dig att välja och använda dem bättre. Låt oss bryta ner nyckelkomponenterna:
1. Den proportionella magnetventilen: hjärnan
Den proportionella magnetventilen är som ventilens hjärna. Till skillnad från vanliga solenoider som antingen är på eller av, kan proportionella solenoider skapa olika mängder kraft baserat på den elektriska signalen de får.
Hur det fungerar:
- Får elektrisk signal (ström eller spänning)
- Skapar magnetisk kraft proportionell mot den signalen
- Mer signal = mer magnetisk kraft
- Denna kraft flyttar ventilens inre delar
Nyckelfunktioner:
- Använder likström för smidig drift
- Använder ofta PWM (pulsbreddmodulering) signaler runt 200 Hz
- Kan inkludera "Dither" - små vibrationer som minskar friktionen
2. Spolen och ventilkroppen: flödeskontrollern
Inuti ventilkroppen sitter en precisionsmaskincylinder som kallas en spole. Denna spole glider fram och tillbaka för att kontrollera flödet.
Spoldesignfunktioner
- Mätning av hack:Specialformer (V, U eller Rectangular) skär i spolen som styr hur flödet förändras med spolposition
- Överlappningsegenskaper:Hur spolkanterna är i linje med portarna påverkar ventilrespons
Flödesegenskaper
- Linjärt flöde:Flödet ökar proportionellt med spolrörelse
- Progressivt flöde:Flödet ökar mer vid större öppningar, vilket ger finare kontroll vid låga flöden
3. Tryckkompensation: Att upprätthålla konsekvent flöde
En av de viktigaste funktionerna i proportionella ventiler av kvalitet är tryckkompensation. Detta system säkerställer att flödet förblir konstant även när lasttrycket förändras.
Problemet utan kompensation:Om du lyfter en tung belastning ökar ryggtrycket, vilket minskar flödet även om ventilöppningen förblir densamma.
Lösningen:En tryckkompensator justerar automatiskt tryckfallet över huvudspolen för att hålla den konstant.
Fördelar:
- Flödet beror endast på ventilsignalen, inte på belastning
- Förutsägbart systembeteende
- Enklare programmering och kontroll
4. Feedbacksystem: säkerställa noggrannhet
Proportionella ventiler med högre ände inkluderar återkopplingssystem som övervakar den faktiska spolpositionen och jämför den med önskad position.
| Ventiltyp | Feed-back | Noggrannhet | Kosta | Ansökningar |
|---|---|---|---|---|
| Öppen slingventil | Ingen feedback | Måttlig | Lägre | Grundläggande applikationer |
| Stängd slingventiler | LVDT -sensorer | Hög | Högre | Precisionsapplikationer |
Typer av proportionella flödeskontrollventiler
Proportionella ventiler finns i flera konfigurationer. Att förstå dessa typer hjälper dig att välja rätt för din applikation.
Efter drivmekanism
Direktverkande ventiler
Solenoiden flyttar direkt spolen
- Snabbt svar (5-10 millisekunder)
- Kompaktstorlek
- Enkel design
Begränsningar:Begränsat till mindre flöden (<50 l/min) och tryck (<210 bar)
Bäst för:Små system, medicinsk utrustning, pilotstadier för större ventiler
Pilotdrivna ventiler (tvåstegs)
En liten pilotventil styr oljeflödet för att flytta huvudspolen
- Kan hantera höga flöden (upp till 1600 l/min)
- Höga tryck (upp till 350 bar)
Begränsningar:Långsammare svar (~ 100 ms)
Bäst för:Tunga maskiner, stora industriella system, högeffektiska applikationer
Efter funktion
Flödeskontrollventiler
- Primärt jobb är att kontrollera flödeshastigheten
- Vanligtvis 2-vägs eller 3-vägs konfigurationer
- Inkluderar ofta tryckkompensation
- Kontrollmanhastighet
Riktningskontrollventiler
- Kontrollera både flöde och riktning
- Vanligtvis 4-vägs, 3-positionsventiler
- Byt ut flera enkla ventiler
- Kontrollcylinder eller motorriktning och hastighet
Tryckkontrollventiler
- Kontrollsystemtrycket snarare än flöde
- Inkludera lättnadsventiler och tryckreducerande ventiler
- Upprätthålla säkra driftstryck
Proportionell kontra andra ventiltyper
Att förstå hur proportionella ventiler jämför med annan teknik hjälper dig att fatta bättre beslut.
Proportionell kontra på/av ventiler
| Särdrag | På/av ventiler | Proportionella ventiler |
|---|---|---|
| Kontrolltyp | Binär (öppen/stängd) | Kontinuerlig (variabel) |
| Flödeskontroll | Fullt flöde eller inget flöde | Något flöde från 0-100% |
| Systemchock | Hög (plötsliga förändringar) | Låga (smidiga övergångar) |
| Energianvändning | Ofta slösande | Effektiv (matchbehov) |
| Komplexitet | Enkla kretsar | Mer komplex elektronik |
| Kosta | Låg initialkostnad | Högre initialkostnad |
Proportionella kontra servoventiler
| Särdrag | Proportionella ventiler | Servoventil |
|---|---|---|
| Noggrannhet | Bra (± 2-5%) | Utmärkt (± 0,5%) |
| Svarshastighet | Måttlig (2-50 Hz) | Mycket snabbt (> 100 Hz) |
| Kosta | Måttlig | Hög (10-20x mer) |
| Föroreningstolerans | Hög | Låg (behöver mycket ren olja) |
| Komplexitet | Måttlig | Hög |
| Underhåll | Standard | Specialiserad |
När ska man välja varje typ
Välj på/av -ventiler när:
- Du behöver bara enkel öppen/stängd kontroll
- Kostnad är det främsta problemet
- Applikationen kan tolerera chock och vibrationer
- Exakt kontroll krävs inte
Välj proportionella ventiler när:
- Du behöver variabel hastighet eller positionskontroll
- Smidig drift är viktigt
- Energieffektivitet är viktig
- Måttlig precision är tillräcklig
- Arbetar i typiska industriella miljöer
Välj servoventiler när:
- Ultrahög precision krävs
- Mycket snabbt svar behövs
- Kostnaden är sekundär till prestanda
- Du kan upprätthålla mycket ren hydraulvätska
- Applikation kräver det (flyg-, testning)
Viktiga prestationsmetriker du behöver veta
När du väljer en proportionell ventil bestämmer flera prestandametriker hur bra den kommer att fungera i din applikation.
Flödes- och tryckbetyg
Maximal flödeshastighet
- Vanligtvis specificerat vid ett standardtrycksfall (som 5 bar eller 70 psi)
- Typiska intervall: 7-1000 l/min (2-260 gpm)
- Välj baserat på dina ställdonets hastighetskrav
Maximalt tryck
- Säker driftstryckgräns
- Typiska intervall: 280-400 bar (4000-5800 psi)
- Måste överstiga systemets maximala tryck
Tryckfall
- Tryck förlorat över ventilen vid nominellt flöde
- Lägre är bättre för effektivitet
- Typisk: 5-35 bar (70-500 psi) vid rankat flöde
Noggrannhet och repeterbarhet
Hysteres
Utgångsskillnaden när du närmar sig samma punkt från olika riktningar
- Typisk: 2-5% av full skala
- Lägre är bättre för precisionsapplikationer
Linearitet
Hur nära ventilens flöde följer insignalen
- Typisk: ± 2% i full skala
- Linjära ventiler är lättare att styra
Repeterbarhet
Konsistens när du återgår till samma insignal
- Typisk: ± 1-3% av full skala
- Viktigt för konsekvent produktion
Deadband
Ingångssignal som inte ger någon utgång
- Typiskt: 2-5% av hela signalområdet
- Orsakad av spolöverlappning, nödvändig för tätning
Performansjämförelsestabell
| Ventiltyp | Flödesområde | Tryck | Resterid | Hysteres | Föroreningstolerans | Relativ kostnad |
|---|---|---|---|---|---|---|
| Grundläggande proportionell | 7-100 l/min | Upp till 280 bar | 20-100 ms | 3-5% | Hög | 2-4x |
| Proportionell | 7-1000 l/min | Upp till 350 bar | 10-50 ms | 1-2% | Hög | 4-8x |
| Servo-proportionell | 10-500 l/min | Upp till 350 bar | 5-20 ms | <1% | Måttlig | 8-15x |
| True Servo | 5- |
