I världen av industriell automation och vätskekontrollsystem representerar proportionellt ventiltryck ett av de mest avgörande koncepten för att uppnå exakta och effektiva operationer. Att förstå denna grundläggande princip är viktigt för ingenjörer, tekniker och alla som arbetar med hydrauliska eller pneumatiska system.

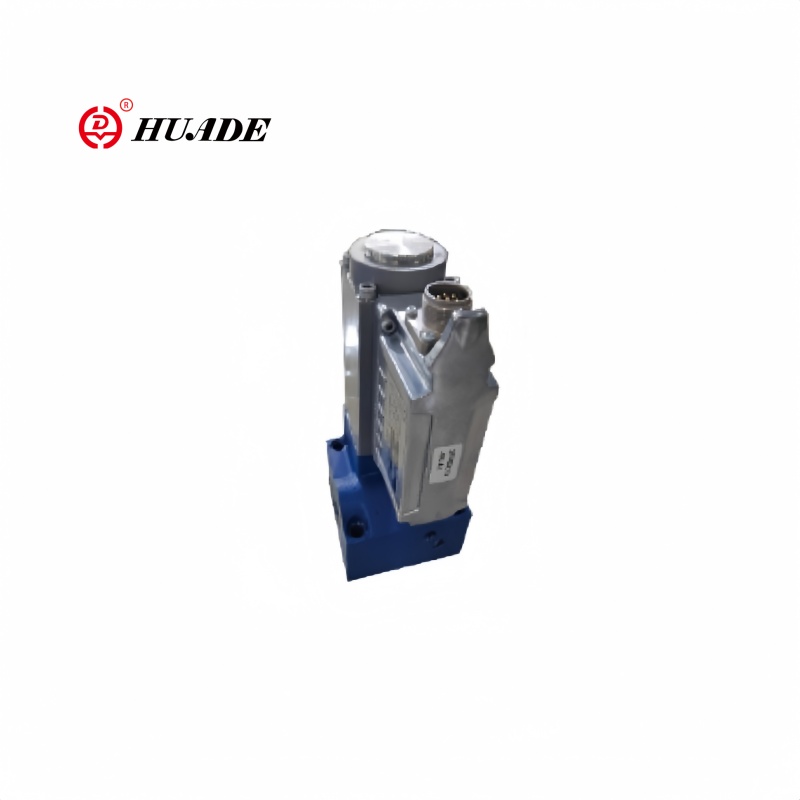

Definiera proportionellt ventiltryck
Proportionellt ventiltryck avser det kontrollerade utgångstrycket som genereras av en proportionell ventil, där trycknivån är direkt proportionell mot den insignal som tillförs ventilen. Till skillnad från enkla på/av-ventiler som arbetar i binära tillstånd, ger proportionella ventiler steglös styrning mellan minimi- och maxtryckvärden baserat på storleken på den elektriska insignalen.
[Förstå förstvad är proportionella ventiler]
Förhållandet mellan insignal och utgående tryck följer en linjär eller förutbestämd kurva, vilket möjliggör exakt tryckmodulering. Detta proportionella förhållande möjliggör smidig, kontinuerlig kontroll av trycket snarare än plötsliga förändringar, vilket gör dessa ventiler idealiska för applikationer som kräver finjusterad tryckreglering.
Hur proportionella ventiler fungerar
Den grundläggande driften av en proportionalventil är beroende av elektromagnetisk kraftkontroll. När en elektrisk signal appliceras på ventilens solenoid genererar den en magnetisk kraft som är proportionell mot ström- eller spänningsingången. Denna elektromagnetiska kraft verkar mot en fjädermekanism och vätsketrycket för att placera en ventilspole eller tallrik.
När insignalen ökar, växer den elektromagnetiska kraften starkare och flyttar ventilelementet längre från sitt säte. Denna ökade öppning tillåter mer vätskeflöde och resulterar vanligtvis i högre nedströmstryck, beroende på ventilens konfiguration. Den exakta placeringen av ventilelementet skapar det proportionella förhållandet mellan insignal och utgående tryck.
Moderna proportionella ventiler innehåller ofta återkopplingssystem som använder lägessensorer eller tryckgivare för att säkerställa noggrann kontroll och kompensera för externa faktorer som temperaturvariationer, variationer i matningstrycket eller komponentslitage.
Typer av proportionell ventiltryckkontroll
Direktverkande proportionella ventiler
Dessa ventiler styr trycket direkt genom den elektromagnetiska kraften som verkar på ventilelementet. De används vanligtvis i applikationer med lägre tryck där solenoidkraften är tillräcklig för att övervinna vätskekrafter och fjäderspänning. [Jämför medhydrauliska proportionella ventilkonstruktioner]
Pilotstyrda proportionella ventiler
För applikationer med högre tryck använder pilotstyrda ventiler en liten proportionell ventil för att styra en större huvudventil. Pilotventilen modulerar trycket till en kontrollkammare, som sedan positionerar huvudventilelementet. Denna konfiguration tillåter exakt styrning av höga tryck med relativt låg elektrisk effekt.
Tryckreduceringsventiler
Dessa proportionella ventiler upprätthåller konstant nedströmstryck oavsett uppströms tryckvariationer eller flödeshastighetsändringar. Utgångstrycket är proportionellt mot insignalen, vilket gör dem idealiska för tryckregleringstillämpningar.
Övertrycksventiler
Proportionella övertrycksventiler ger variabla inställningar för övertryckstryck baserat på insignalen. Detta möjliggör dynamisk justering av systemets maximala tryck utan mekanisk justering.
Ansökningar och förmåner
Proportionell ventiltryckskontroll kan användas inom många industrier. I mobil hydraulik möjliggör dessa ventiler smidig drift av anläggningsutrustning, vilket ger exakt kontroll av bom, skopa och bandrörelser. Tillverkningsautomationssystem använder proportionella ventiler för konsekventa klämkrafter, formsprutningstryck och materialhanteringsoperationer.
Flygindustrin förlitar sig på proportionell ventiltryckskontroll för flygkontrollsystem, drift av landningsställ och styrning av kabintryck. Inom fordonssektorn styr dessa ventiler transmissionstryck, servostyrningshjälp och motorstyrningssystem.
Förbättrad systemeffektivitet
Exakt tryckanpassning till belastningskrav minskar energislöseri och optimerar systemets prestanda.
Minskad energiförbrukning
Att undvika övertryck leder till betydande energibesparingar och lägre driftskostnader.
Förbättrad produktkvalitet
Konsekvent processtryck säkerställer tillförlitliga tillverkningsresultat och produktkonsistens.
Ökad systemrespons
Jämna tryckövergångar ger bättre systemkontroll och smidighet i driften.
Nyckelprestandaparametrar
Integration av styrsystem
Kontrollsystem för proportionell ventiltryck integreras vanligtvis med elektroniska styrenheter (ECU) eller programmerbara logiska styrenheter (PLC). Dessa styrenheter ger de exakta elektriska signaler som krävs för exakt tryckkontroll samtidigt som systemets återkoppling övervakas.
Moderna kontrollstrategier
Moderna styrsystem använder ofta slutna styrstrategier, som kontinuerligt jämför det faktiska trycket med önskade börvärden och justerar ventilens insignaler därefter. Detta tillvägagångssätt kompenserar för systemvariationer och upprätthåller exakt tryckkontroll under föränderliga driftsförhållanden.
Framtida utveckling
Utvecklingen av teknik för proportionell ventiltryck fortsätter med framsteg inom materialvetenskap, elektroniska styrsystem och sensorteknologi. Smarta ventiler med inbyggd diagnostik, förutsägande underhållsmöjligheter och trådlös kommunikation blir allt vanligare.
Digital ventilteknologi lovar ännu större precision och flexibilitet, och kan eventuellt ersätta traditionella proportionella ventiler i vissa applikationer. Proportionell ventiltryckreglering förblir dock en grundläggande och pålitlig teknik för vätskekraftsystem.
Att förstå proportionellt ventiltryck gör det möjligt för ingenjörer att designa mer effektiva, exakta och tillförlitliga vätskekontrollsystem för olika applikationer, vilket gör det till ett viktigt koncept inom modern industriell automation.
