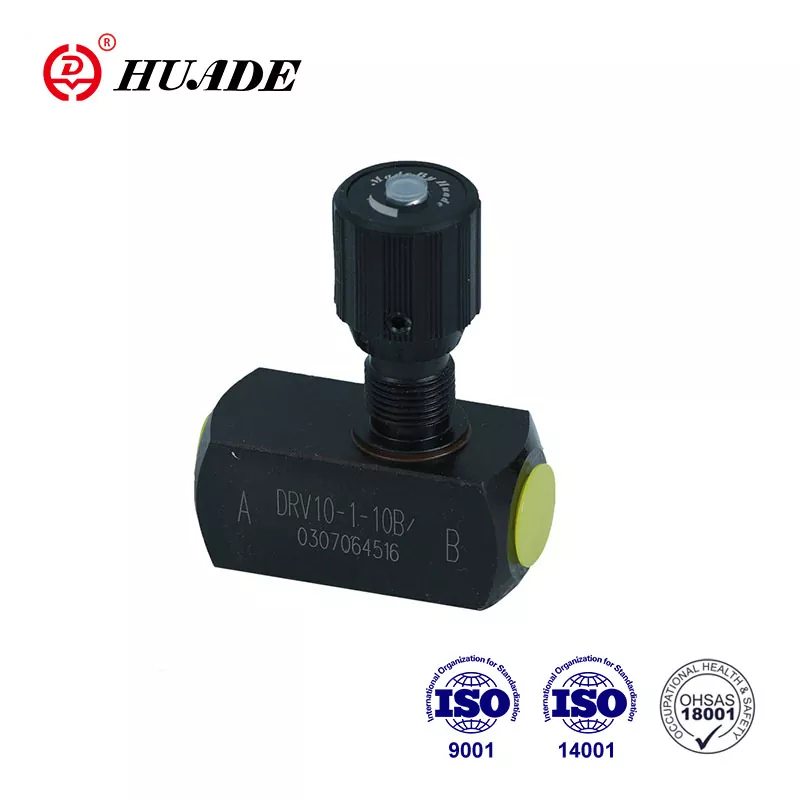

Gasspjäll Ventil DRV

Ventiler Typ DRV är gasspjäll/kontrollventil. Denna ventil har en enkel struktur och används allmänt. Tack vare två långsiktiga samarbeten med Rexroth kan Huade® hydrauliska gasspjällventiler matcha kvaliteten på liknande produkter från internationella varumärken. De är ett prisvärt alternativ till de första varumärkena. Huade® är ett välkänt varumärke i Kina.

Produktparameter för gasreglage Ventil DRV

Material	Stål	Mässing	Rostfritt stål
Max. tillåtet driftstryck (MPA)	till 35	till 15	till 35
Krackningstryck för kontrollventilen (typ DRV)	0,05 (Cracking Pressure tillgängligt vid behov)
Vätska	Mineralolja eller fosfatester
Vätsketemperaturområde (℃)	-30 till+80
Viskositetsintervall (mm ²/s)	10 till 800
Installationsposition	frivillig

Produktfunktion och tillämpning av gasreglage Ventil DRV

Drag:

▶ Gängad anslutning

▶ Undermontering

Ansökan:

Typen för gas/kontrollventiler tjänar till att ställa in ett exakt oljeflöde i en riktning och för att möjliggöra fritt returflöde i motsatt riktning.

Avsnitt och symbol för gasreglage Ventil DRV

Gasspjäll/kontrollventil DRV består i princip av ett hus (1), justeringsknapp (2) med låsenhet (3). Genom att vrida justeringsknappen (2) till vänster ökar spindeln (4) med gasreglaget (5) flödesavsnittet (6) till maximalt. Genom att vrida justeringsknappen (2) till höger minskar spindeln (4) med gasreglaget (5) flödesavsnittet (6) tills den är helt stängd utan läckage. För upprepad inställning tillhandahålls en färgskala (7) på spindelens övre ände (4). Området med färgad triangel (8) visar hur långt ventilen är öppen (ju större färgad triangel desto större öppning). Flödesinställningen är låst med hjälp av låsenhet (3).

Struktur av gasreglage Kontrollventil DRV

Symbol för gasreglage Kontrollventil DRV
