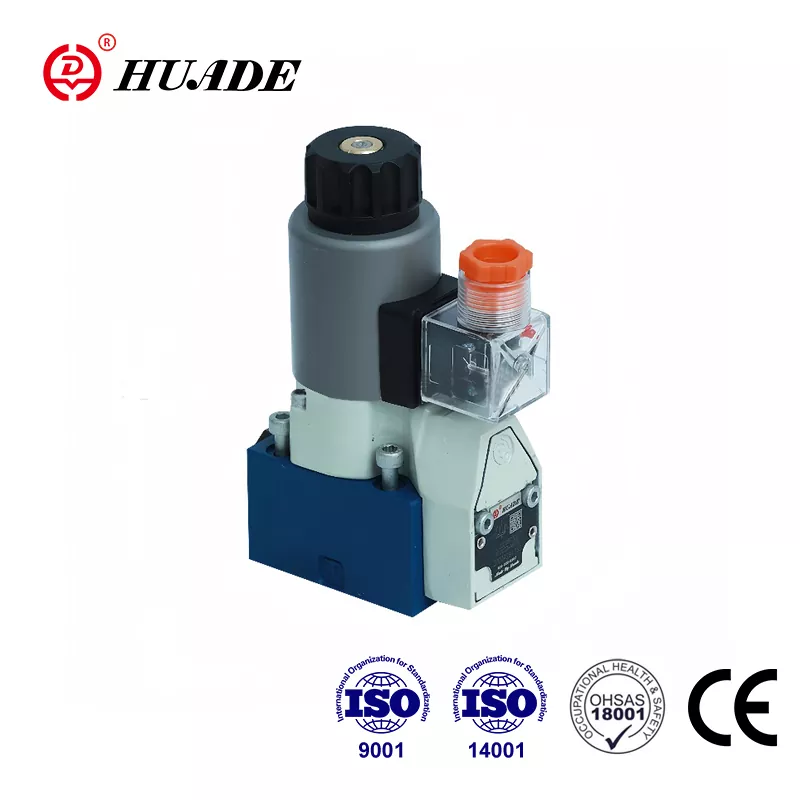

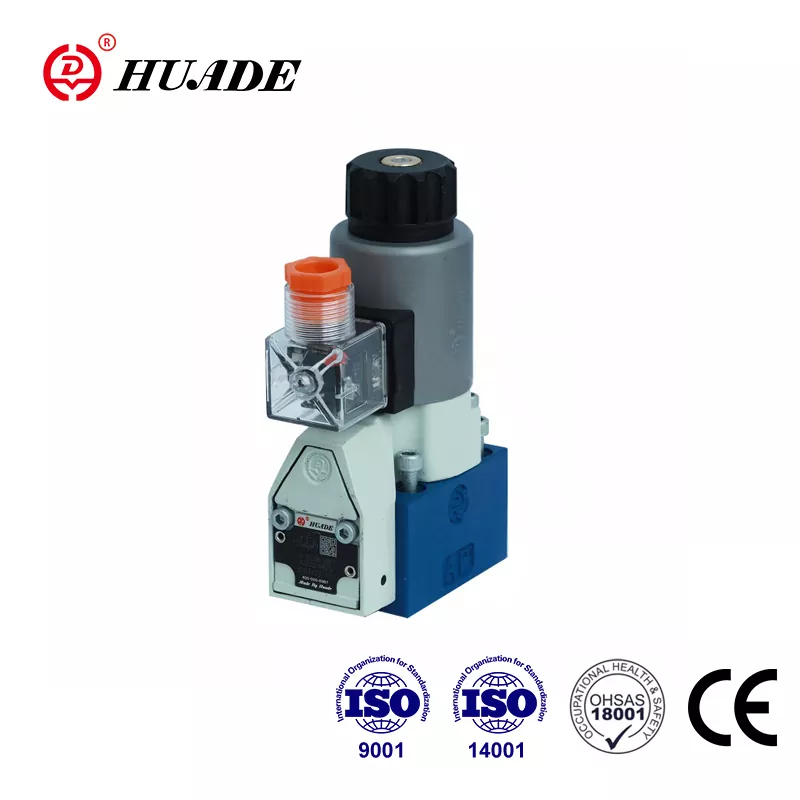

Huade Hydraulic är en ledande tillverkare i Kinas hydrauliska industri och den har haft två långsiktiga samarbetserfarenhet med Rexroth från 1979. Huade® Directional Directional Seat Valves Typ M-Sew 6 är en prisvärd ersättning för Rexroth® M-SEW 6-komponent Series 3x. Det är konkurrenskraftigt med bra kvalitet och lägre pris. För att säkerställa den höga kvaliteten på hydrauliska produkter, driver Huade hydrauliska mer än 750 stycken avancerad produktionsutrustning importerad från hela världen. Kvaliteten på denna magnetventilen kan helt överensstämma med kundernas krav. Fabriken har antagit de internationella standarderna, nämligen ISO9001, ISO14001 och OH SAS18001. Serien av riktningsventiler används allmänt i olika industriella miljöer.
|
Tekniska data (för applikationer utanför dessa parametrar, kontakta oss!) |
|||
|
Allmän |
|||
|
Installation |
frivillig |
||
|
Max. Omgivningstemperatur (℃) |
50 |
||
|
Vikt |
2/2-vägs poppetventil (kg) |
1.5 |
|
|
3/2-vägs popparventil (kg) |
1.5 |
||
|
4/2-vägs poppetventil (kg) |
2.3 |
||
|
Hydrauldata |
|||
|
Max. driftstryck (MPA) |
Se tabell på sidan 140 |
||
|
Max. flöde (l/min) |
25 |
||
|
Tryckvätska |
mineraloljor eller fosfatester |
||
|
Tryckfluidtemperaturområde (℃) |
- 30 till + 80 |
||
|
Viskositetsintervall (mm²/s) |
2,8 till 500 |
||
|
Grad av förorening μm |
Maximal tillåten föroreningsgrad av den hydrauliska vätskan till NAS 1638 Klass 9. Vi rekommenderar därför ett filter med en minsta retentionshastighet på p10 ≥ 75. |
||
|
Elektriska data |
|||
|
Spänningstyp |
Likström |
Växelström |
|
|
Tillgängliga spänningar (v) |
12、24、42、96、110、205、220 |
Endast möjligt via likriktare |
|
|
Spänningstolerans (nominell spänning) (%) |
± 10 |
||
|
Strömförbrukning (W) |
30 |
||
|
Tull |
100% |
||
|
Växlingstid till ISO 6403 |
se tabell nedan |
||
|
Växlingsfrekvens (Cykel S/H) |
15000 |
||
|
Skydd till DIN 40 050 |
IP65 |
||
|
Max. spoltemperatur (℃) |
till 150 |
||
Drag:
▶ Direkt manövrerad riktningspetventil, magnetventil Aktiverad
▶ Stängd port är läckefri
▶ Växling säkerställs även efter långa perioder av att vara under tryck
▶ Solenoidspole kan roteras med 90 °
▶ Individuell elektrisk anslutning
▶ Med skyddad handöverskridande, valfritt
▶ Portingmönster till DIN 24 340 Form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Den 2 typen M-SEW-riktningsventilen är en magnetventilens riktningssparkventil. De styr start, stopp och riktning för ett flöde.
1. Funktioner, sektion av poppet riktningsventil M-sew 6
M-sew 6 består i princip av ett hus (1), solenoiderna (2), det härdade ventilsystemet (3) och bollen (erna) (4) som avslutningselementet.
Grundläggande princip:
I det inledande läget pressas bollen (4) på sätet vid våren (9) och i det växlade läget av magnetventilen (2). Solenoid (2) kraft verkar via spaken (6) och bollen (7) på ställdonstiftet (8), som är förseglad på två sidor. Kammaren mellan de två tätningselementen är ansluten till Port P. Ventilsystemet (3) är därmed tryck balanserad med avseende på de aktiverande krafterna (magnetventil eller returfjäder). Ventilerna kan därför användas upp till ett tryck på 63 MPa.
Cutaway-vy av typ M-2SEW6N
Cutaway-vy av typ M-3SEW6U
