Tryckreducerande ventil dr 10

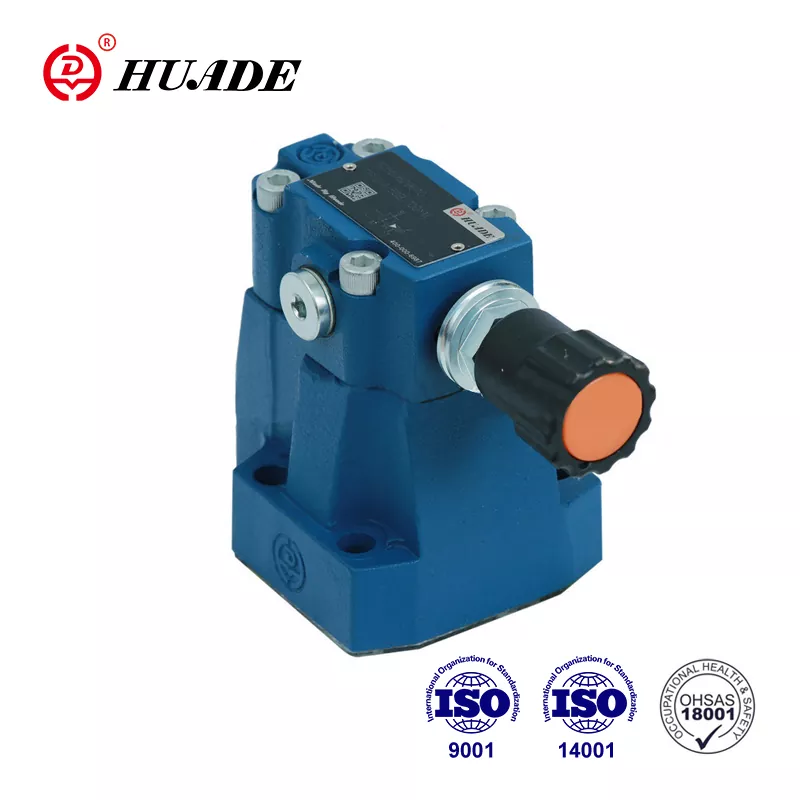

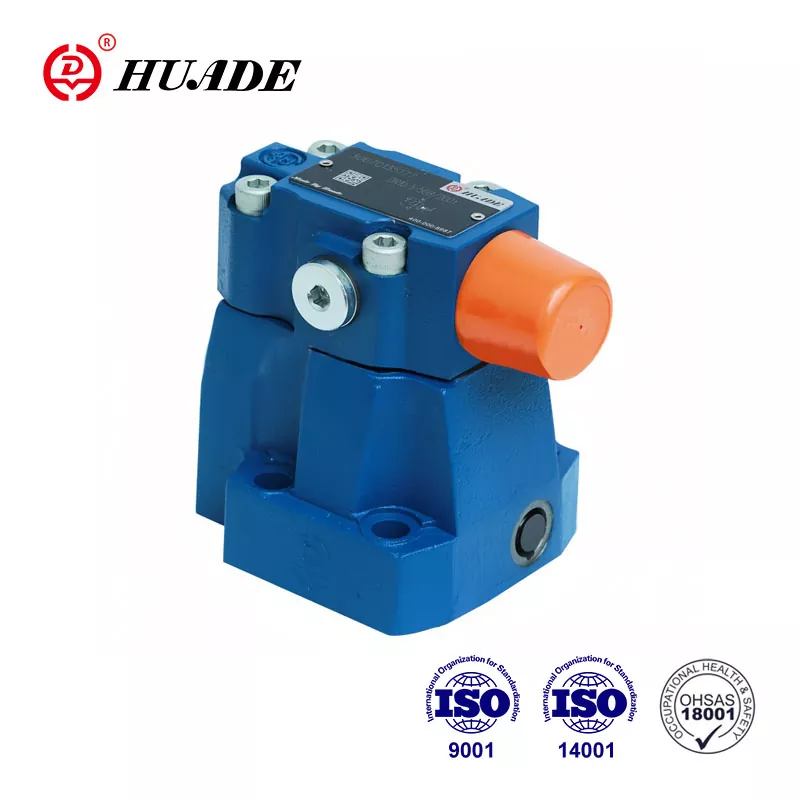

Pilottrycksreducerande ventil DR 10 DP används för att styra trycket på det hydrauliska systemet. Priset är mer rimligt jämfört med andra internationella berömda varumärken. Huade Hydraulic ägnar mer uppmärksamhet åt de praktiska produkterna. Huade Hydraulic är ett nationellt nyckelföretag. Det har samarbetat med Rexroth två gånger under lång tid och introducerat avancerad teknik från Rexroth och avancerad produktionsutrustning från hela världen för att säkerställa den höga kvaliteten på tryckreducerande ventiler. Efter flera års utveckling har Huade blivit ett ledande varumärke inom Kinas hydrauliska industri. Huade® är ett välkänt varumärke i Kina.

Produktparameter för tryckreducerande ventil dr 10

Produktfunktion och applicering av tryckreducerande ventil dr 10

Drag:

▶ Undermontering

▶ För gängade anslutningar

▶ För grenrörsmontering

▶ 4 Justeringselement:

. Rotsknapp

. Hylsa med hexagon och skyddande mössa,

. Låsbar roterande knopp med skala

. Rotationsknapp med skala

▶ 4 Tryckinställningar Valfri Kontrollventil (endast för ventil för undermontering av underplattor)

Ansökan:

Huvudfunktionen för tryckreducerande ventil DR 10 är att minska trycket i systemet.

Avsnitt och symbol för tryckreducerande ventil dr 10

Tryckventiler Typ DR 10 är pilotdrivna tryckreducerande ventiler, som styrs från sekundärkretsen. De består i princip av huvudventilen (1) med huvudspolinsats (3) och pilotventilen (2) med tryckjusteringselement.

I vila är ventilerna öppna, vätska kan fritt passera från port B till port A via huvudspolinsatsen (3).

Tryck som finns i hamn A verkar på undersidan av huvudspolen. Samtidigt är det tryck som verkar på bollen (6) i pilotventilen (2) via öppningen (4) på fjäderbelastade sidan av huvudkolven (3) och via porten (5). Samma är det på bollen (6) via öppningen (7), styrlinje (8), kontrollventil (9) och öppning (10). Enligt inställningen av våren (11) byggs tryck upp framför bollen (6), i port (5) och i vårkammaren (12), håller kontrollkolven (13) i

öppen position. Vätska kan fritt flyta från port B till port A via huvudspolinsats (3), tills trycket i port A överskrider värdet som ställs in på våren (11) och öppnar bollen (6). Kontrollen

Kolv (13) rör sig till slutläge.

Det önskade reducerade trycket uppnås, när en balans mellan trycket i hamn A och trycket som ställs in vid våren (11) uppnås. Pilotoljeavlopp från vårkammaren (14) till tank äger rum externt via kontrolllinjen (15).

Gratis returflöde från port A till B kan uppnås genom att installera en valfri kontrollventil (16).

En tryckmätningsanslutning (17) gör det möjligt att övervaka det reducerade trycket i hamn A.

Struktur av Dr ... 50b

Symboler av Dr ... 50b
