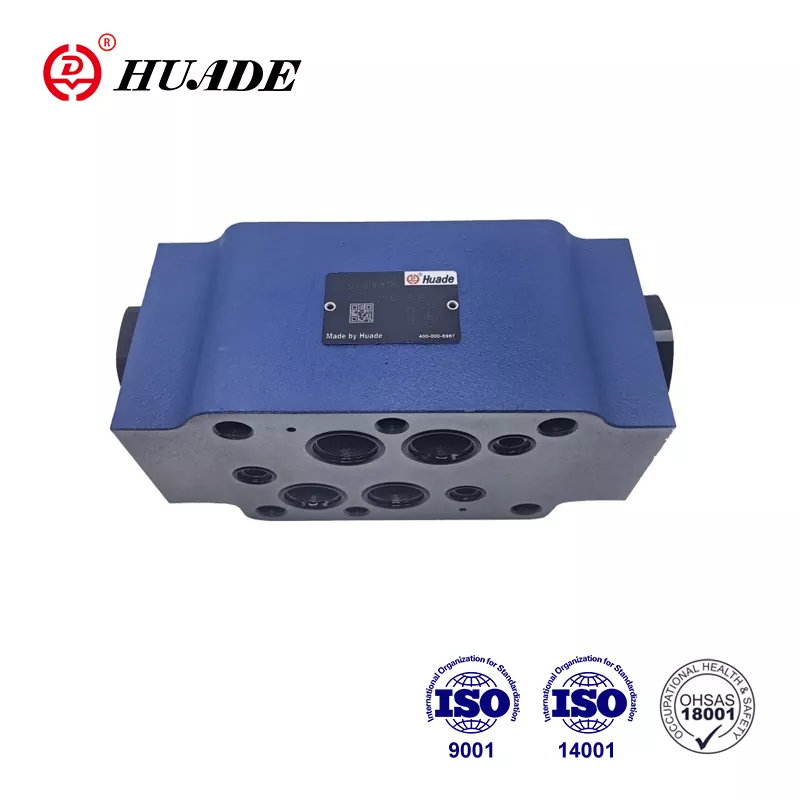

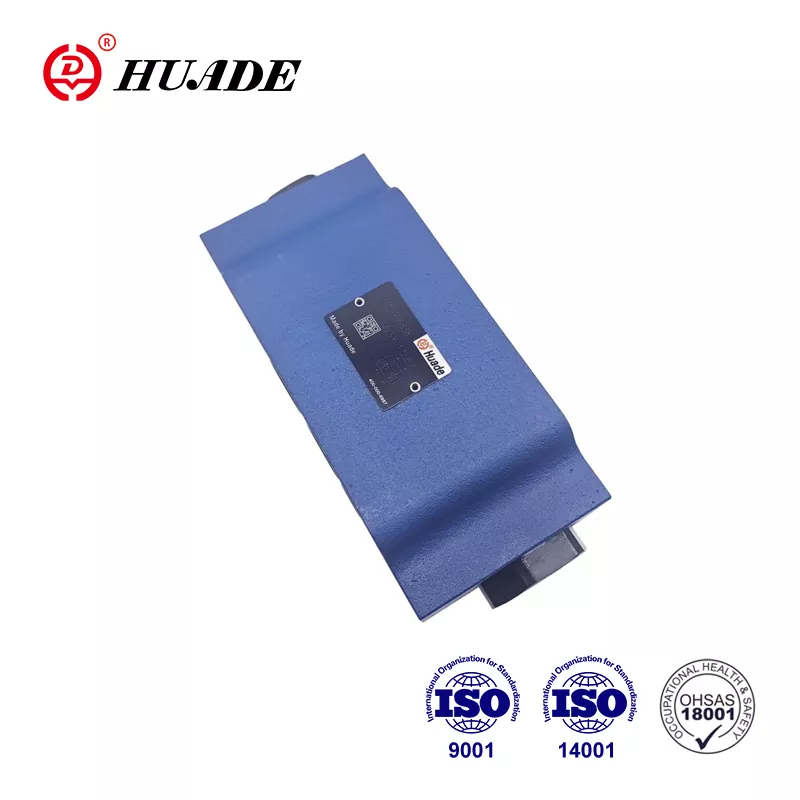

När hydraulsystem behöver tillförlitlig flödeskontroll utan läckage framstår backventilens sandwichplatta Z2S 22 som en beprövad lösning. Denna Bosch Rexroth-komponent har stöttat industriell utrustning i flera år, och att förstå hur den fungerar kan hjälpa dig att fatta bättre beslut för din hydrauliska installation.
Vad gör Z2S 22 annorlunda
Z2S 22 backventil sandwichplatta fungerar som en pilotmanövrerad backventil designad för NG25-system. Till skillnad från grundläggande fjäderbelastade backventiler använder denna sandwichplatta en tvåstegsdesign som ger bättre kontroll när trycket släpps. Ventilen tillåter fritt flöde i en riktning samtidigt som det blockerar omvänt flöde, och den kan öppnas från den blockerade sidan när pilottryck appliceras på X-porten.
Sandwichplattans design gör att du kan stapla den vertikalt mellan andra hydrauliska komponenter. Detta sparar utrymme i trånga maskininstallationer. Z2S 22 följer ISO 4401-08-08-0-05 portmönster, vilket gör den kompatibel med standard hydrauliska grenrör som används över olika utrustningstyper.
Det som skiljer denna backventil åt är föröppningsfunktionen i de flesta versioner. När pilotventilen öppnar släpps trycket gradvis genom ett dämpningssystem istället för allt på en gång. Detta förhindrar stötvågor och buller som skadar tätningar och skapar underhållshuvudvärk i hydraulsystem.
Tekniska specifikationer som betyder något
Z2S 22 backventil sandwichplatta klarar maximalt arbetstryck upp till 315 bar och flödeshastigheter som når 450 liter per minut. Dessa siffror kommer från tester med HLP46 mineralolja vid 40 grader Celsius. Ventilhuset väger mellan 12 och 13 kg, med dimensioner på 212 mm längd, 117 mm bredd och 100 mm höjd.
Spricktrycksalternativ sträcker sig från 3 bar till 10 bar, markerade med koderna 1 till 4 i artikelnumret. Högre spricktryck betyder starkare omvänd blockering men kräver mer pilottryck för att öppna. Ventilen arbetar med hydrauloljetemperaturer från negativa 30 till positiva 80 grader Celsius vid användning av NBR-tätningar, som täcker de flesta industrimiljöer.
Portanslutningar inkluderar P-, A-, B-, T-, X- och Y-positioner. A- och B-portarna ansluter till ställdon, medan X-porten tar emot pilottryck för att frigöra kontrollfunktionen. Installationen kräver sex M12-bultar åtdragna till 70 Nm, och monteringsytan behöver en grovhetsklassning på Rz 4 eller jämnare för att förhindra läckor.
Backventilens sandwichplatta Z2S 22 upprätthåller nollläckage i blockeringsriktningen under normal drift. Detta är viktigt för applikationer som att hålla vertikala cylindrar på plats över natten eller under underhållsstopp. Även efter månader av stillestånd bör ventilen bibehålla sin tätning utan avdrift.
Hur Z2S 22 faktiskt fungerar
Flödet rör sig fritt från A1 till A2 eller B1 till B2 genom ventilen när trycket trycker i öppen riktning. En enkel klaffventil öppnar under flödestryck, vilket skapar minimalt motstånd. Tryckfallskurvor visar nästan linjärt beteende, vilket innebär att flödet ökar förutsägbart när trycket stiger.
I motsatt riktning sitter klaffventilen stadigt mot ventilhuset, vilket skapar den blockerande tätningen. Ventilen använder en kulsätesdesign med område A2 och en tallrik med område A1. När pilottrycket kommer in genom port X, verkar det på kontrollspolområdet A3. Ytförhållandet mellan A3 och A2 är cirka 1 till 12,5, vilket innebär att du behöver relativt lågt pilottryck för att öppna huvudventilen.
Föröppningsmekanismen börjar fungera innan fullt pilottryck kommer fram. När kontrollspolen börjar röra sig, uppstår en liten öppning som låter trycket utjämnas gradvis. Denna dämpade öppning förhindrar det plötsliga tryckfallet som orsakar hammareffekter i hydraulledningar. Dämpningen skyddar pumptätningar, slanganslutningar och cylinderstångstätningar från stötbelastningar.
Specialversioner ändrar denna grundläggande funktion. SO40-varianten lägger till en extern G1/4-port för pilotstyrning, användbart när du behöver fjärrstyrning av ventiler. SO60-versionen ventilerar kontrollspolen till T-porten, vilket förbättrar frigöringsprecisionen i vissa kretsdesigner.
Där Z2S 22 backventilen fungerar bäst
Industriella automationssystem använder i stor utsträckning backventilens sandwichplatta Z2S 22. Formsprutningsmaskiner förlitar sig på dessa ventiler för att hålla formplattorna stadiga under kylningscykler. Kantpressar använder dem för att bibehålla kolvens läge när hydraulpumpar stängs av mellan bockningsoperationer. Robotarmar behöver ventilen för att förhindra lastavdrift när de håller position.
Materialhanteringsutrustning som gaffeltruckar och saxliftar drar nytta av nollläckagedesignen. En standard fjäderbackventil kan tillåta tillräckligt med läckage för att sänka en plattform långsamt över timmar. Z2S 22 sandwichplattan eliminerar detta problem och bibehåller positionen på obestämd tid utan pumpdrift.
Kontrollsystem för vindkraftverk fungerar under utmanande förhållanden med temperatursvängningar och föroreningsrisker. Backventilens sandwichplatta hanterar dessa miljöer när den är ihopkopplad med korrekt filtrering. Tillämpningar i energisektorn kräver tillförlitlighet eftersom ventilfel under turbindrift kan skada dyra växellådor.
Den kompakta smörgåsdesignen är viktigast i mobil utrustning där utrymmet är mycket viktigt. Grävmaskiner, kranar och jordbruksmaskiner packar flera funktioner i begränsade områden. Att stapla backventilen Z2S 22 mellan riktningsventiler och andra sandwichplattor minskar grenrörets storlek jämfört med traditionella rörmonterade backventiler.
Jämföra ventilalternativ
Standard fjäderbelastade backventiler kostar mindre än Z2S 22, vanligtvis från 200 till 500 dollar. De fungerar bra för enkla applikationer men saknar pilotkontroll och visar ofta mindre läckage. Svarshastigheten är långsammare eftersom fjädern måste komprimeras innan flödet börjar.
Backventiler med dubbla skivor hanterar större flöden, ibland över 500 liter per minut. De väger mindre än sandwichplattor och fungerar bra i lågtrycksrörsystem under 250 bar. Emellertid kan tallriksventiler fastna stängda om föroreningar kommer mellan skivan och sätet. Korrosionsbeständigheten är också lägre i standardutföranden.
Backventilsandwichplattan Z2S 22 kostar vanligtvis mellan 1000 och 1500 dollar beroende på konfiguration och leverantör. Detta högre pris återspeglar pilotdriftskapaciteten, nollläckagedesign och integrationsfördelar. Underhållskostnaderna kan vara lägre under ventilens livstid eftersom sandwichdesignen skyddar interna komponenter från yttre skador.
Prestandajämförelser visar att Z2S 22 bibehåller ett konsekvent flöde upp till 450 liter per minut vid 315 bar, medan många fjäderkontroller börjar visa tryckfallsökningar över 300 liter per minut. Den pilotstyrda designen reagerar också snabbare på styrsignaler än fjäderbelastade typer eftersom den inte bekämpar fjäderkraften under öppning.
Installationskrav du bör känna till
Montera backventilens sandwichplatta Z2S 22 i valfri riktning, även om vertikal stapling är vanligast. Rengör de båda passande ytorna noggrant före montering. All smuts, grader eller gammalt packningsmaterial kan skapa läckagevägar som äventyrar nollläckagedesignen.
Applicera de medföljande tätningsringarna på varje port innan du placerar ventilen. Tätningarna sitter i spår bearbetade i sandwichplattans yta. Se till att tätningarna sitter ordentligt och inte är vridna, vilket kan få dem att spruta ut under tryck.
Bultmönster använder sex M12-skruvar i ett standard ISO-mönster. Dra åt skruvarna i stjärnmönster till 70 Nm vridmoment. Överdragning kan förvränga ventilhuset och göra att inre delar binder sig. Underåtdragning tillåter externt läckage och potentiell tryckförlust.
För SO40-versioner med externa pilotportar, anslut G1/4-kopplingarna till din pilottryckkälla. Se till att pilottrycket överstiger spricktrycket med minst 50 procent för att säkerställa fullständig öppning. Otillräckligt pilottryck orsakar partiell öppning och begränsat flöde.
Kontrollera systemets renhet före start. Z2S 22 backventil sandwichplatta kräver hydraulolja som uppfyller ISO 4406 renhetskod 20/18/15 eller bättre. Detta innebär färre än 5000 partiklar större än 4 mikron per milliliter vätska. Kontaminering orsakar 80 procent av ventilfel enligt industriunderhållsdata.
Underhåll och felsökning
Regelbundna filterbyten skyddar backventilens sandwichplatta från föroreningsskador. Byt filter med intervaller som rekommenderas för din hydrauloljetyp. Mineraloljor som HLP46 går längre mellan byten än biologiskt nedbrytbara vätskor, som kan behöva dubbelt så frekvent service.
Inspektera ventilen under systemunderhållsavstängningar. Leta efter yttre oljeläckage runt sandwichplattornas ytor, vilket indikerar tätningsslitage eller att monteringsbulten är lös. Internt läckage visar sig som ställdonets drift över tiden, även om detta är sällsynt med korrekt installation.
Om ventilen utvecklar driftproblem, kontrollera pilottrycket först. Otillräckligt pilottryck kanske inte öppnar ventilen helt, vilket kan orsaka begränsat flöde och ofullständig frigöring av positionen. Mät det faktiska trycket vid X-porten under belastningsförhållanden, inte bara statiskt tryck.
Ljud eller stötar under ventilöppning pekar på saknade eller skadade föröppningskomponenter. Vissa äldre Z2S 22-modeller saknar denna funktion, och eftermontering till SO55-versionen eliminerar problemet. Plötsliga tryckfall skapar slag som till slut skadar tätningar och anslutningar i hela systemet.
Misslyckad öppning spårar vanligtvis till föroreningar som blockerar pilotkontrollspolen. Att spola systemet och installera korrekt filtrering löser de flesta fall. Ihållande problem kan kräva demontering av ventilen och inspektion av kulsätet och tallriksytorna för att hitta skåror eller inbäddade partiklar.
Förvara extra backventilsandwichplattor i torra områden borta från extrema temperaturer. Håll skyddslock på portarna för att förhindra kontaminering under lagring. Lagerersättningstätningar för NBR eller FKM beroende på dina systemkrav, eftersom tätningsförsämring från hyllåldring kan inträffa under flera år.
Beställnings- och artikelnummerdetaljer
Z2S 22 backventil sandwichplatta använder ett strukturerat artikelnummersystem. Börja med Z2S 22, lägg sedan till kanalbeteckningen. Ett streckmärke betyder dubbelkanal för både A- och B-sidor. Enbart bokstaven A eller B anger enkanalsdrift på den sidan.
Därefter kommer spricktryckskoden från 1 till 4, som representerar 3, 5, 7,5 respektive 10 bar. Högre siffror ger starkare backblockering men behöver mer pilottryck. Sedan dyker 5X upp i alla standardmodeller, följt av valfria ytbehandlingskoder som J50 för passivering.
Specialversioner lägger till koder som SO40 för externa pilotportar eller SO60 för spole-till-tankventilation. Bokstaven V i slutet anger FKM-tätningar istället för standard NBR för hög temperatur eller aggressiv vätskekompatibilitet. Ett komplett exempel kan vara Z2S 22 A 2 5X V SO40.
Installationssatser med tätningar och packningar beställs separat. Kontrollera Bosch Rexroth-katalogen för kompatibla kit som matchar din ventilversion. Användning av fel tätningsmaterial orsakar snabba fel, särskilt med brandbeständig hydraulik eller biologiskt nedbrytbara oljor.
Hitta pålitliga leverantörer
Bosch Rexroth säljer direkt via deras onlinebutik och regionala distributörer. Officiella kanaler garanterar äkta delar och korrekt teknisk support. Datablad laddas ner från deras webbplats med dokumentnummer R900432915.
BuyRexroth fungerar som en stor distributör med onlinebeställning och omedelbar leverans för vanliga konfigurationer. Deras prissättning ligger på runt 1426 dollar för standard Z2S 22 backventilsandwichplattor med typisk leverans inom en till tre arbetsdagar.
Sekundära marknader på eBay erbjuder begagnade och överskottsventiler från 500 till 1000 dollar. Att köpa begagnat är vettigt för reservdelar i äldre utrustning, men inspektera noga för skador eller slitage. Saknade eller skadade tätningar kanske inte syns på bilderna.
Industriella leverantörer som Hydraulics Online och Pha-Auto bär Z2S 22 tillsammans med kompletta hydraulsystem. De tillhandahåller lokal teknisk support och kan hjälpa till med installationsfrågor. Bulkköpare kan komma att förhandla om bättre priser genom direktkontakt med regionala Bosch Rexroth-representanter.
Kinesiska tillverkare erbjuder alternativ till lägre kostnader genom plattformar som Made-in-China. Även om dessa kan fungera för mindre kritiska applikationer, skiljer sig kvalitets- och prestandaegenskaperna från äkta Bosch Rexroth-produkter. Räkna med variationer i tryckklasser, tätningsmaterial och dimensionstoleranser.
Vätskekompatibilitetsöverväganden
Mineralhydraulikoljor som HL och HLP fungerar perfekt med standard NBR-tätningar i backventilens sandwichplatta Z2S 22. Dessa förblir de vanligaste vätskorna i industriell hydraulik på grund av deras stabila prestanda och rimliga kostnad.
Brandbeständiga vätskor kräver särskild uppmärksamhet. Typerna HFDU och HFDR begränsar det maximala trycket till 210 bar istället för standardvärdet på 315 bar. Driftstemperaturerna bör inte överstiga 60 grader Celsius med dessa vätskor. Livslängden kan minska med 30 till 100 procent jämfört med mineraloljedrift.
Biologiskt nedbrytbar hydraulik som HETG och HEES fungerar med Z2S 22 men behöver oftare underhållsintervaller. Dessa vätskor absorberar fukt lättare och bryts ner snabbare än mineraloljor. Byt filter oftare och övervaka systemets renhet noggrant.
Syntetiska vätskor kräver ofta FKM-tätningar istället för standard NBR. V-koden i artikelnumret anger detta tätningsmaterial. Kontrollera kompatibilitetstabellerna innan du väljer en ventil för syntetiska eller exotiska vätskesystem. Användning av fel tätningsmaterial orsakar snabb svällning eller härdning som leder till läckage eller bindning.
Vatten-glykolvätskor kan fungera beroende på den specifika formuleringen. Rådfråga Bosch Rexroths tekniska support med dina vätskespecifikationer innan du beställer. Vissa vattenbaserade vätskor angriper standardtätningsmaterial eller korroderar inre komponenter.
Prestanda i olika miljöer
Extrema temperaturer påverkar backventilens sandwichplatta Z2S 22 prestanda. Kallstarter under minus 20 grader kräver NBR-tätningar, medan FKM klarar högre temperaturer upp till 80 grader omgivning. Vätskeviskositeten ändras med temperaturen, vilket påverkar flödesegenskaper och svarstid.
Smutsiga miljöer kräver utmärkt filtrering. Anläggnings- och gruvutrustning utsätts för konstant kontaminering från damm, vatten och skräp. Att installera filtrering som uppfyller ISO 4406 20/18/15 förhindrar de flesta föroreningsproblem, men extrema förhållanden kan behöva ännu finare filtrering.
Högvibrationsapplikationer drar nytta av sandwichplattans monteringsstil. Gängade backventiler kan med tiden lossna av vibrationer, medan bultade sandwichplattor förblir säkra. Använd gänglåsningsmassa på monteringsbultar i kraftiga vibrationsmiljöer.
Kustnära och marina miljöer utsätter hydrauliska komponenter för salt luft och fukt. Den valfria passiveringsbehandlingen J50 ger bättre korrosionsbeständighet för ventilhusets exteriör. Inre komponenter förblir skyddade av hydraulolja, men fuktförorening blir ett större problem nära vatten.
Höjd påverkar hydraulisk prestanda genom tryck- och temperaturförhållanden. Utrustning på hög höjd kan behöva olika inställningar för spricktryck eftersom atmosfärstrycket skiljer sig. Rådgör med hydraulingenjörer för installationer över 2000 meter.
Framtida utveckling inom hydraulisk ventilteknik
Elektronisk övervakningsintegration representerar nästa steg för komponenter som backventilens sandwichplatta Z2S 22. Sensorer inbäddade i sandwichplattor kan rapportera faktiska flödeshastigheter, tryckfall och internt slitage. Förutsägande underhåll blir möjligt när system upptäcker prestandaförsämring innan fel inträffar.
Förbättrade tätningsmaterial fortsätter att utvecklas. Nya polymerblandningar erbjuder bättre kemisk beständighet och längre livslängd över bredare temperaturintervall. Dessa material kostar mer initialt men minskar underhållsstopp och utbytesfrekvens.
Additiv tillverkning kan förändra hur hydrauliska komponenter tillverkas. 3D-printade ventilkroppar skulle kunna optimera interna flödesvägar utöver vad bearbetning tillåter. Komplexa inre geometrier kan förbättra prestandan samtidigt som vikt och materialanvändning minskar.
Smarta hydrauliksystem kommer att justera ventilparametrar automatiskt baserat på driftsförhållanden. En backventil kan variera sitt spricktryck för att matcha belastningskraven, vilket förbättrar energieffektiviteten. Pilottrycken kan moduleras för optimala öppningshastigheter under olika flödesförhållanden.
Z2S 22 backventil sandwichplatta representerar mogen teknologi som på ett tillförlitligt sätt tjänar aktuella industriella behov. Även om förbättringar kommer gradvis, kommer de grundläggande designprinciperna för pilotmanövrerade backventiler sannolikt att förbli relevanta i många år för hydrauliska applikationer över hela världen.
