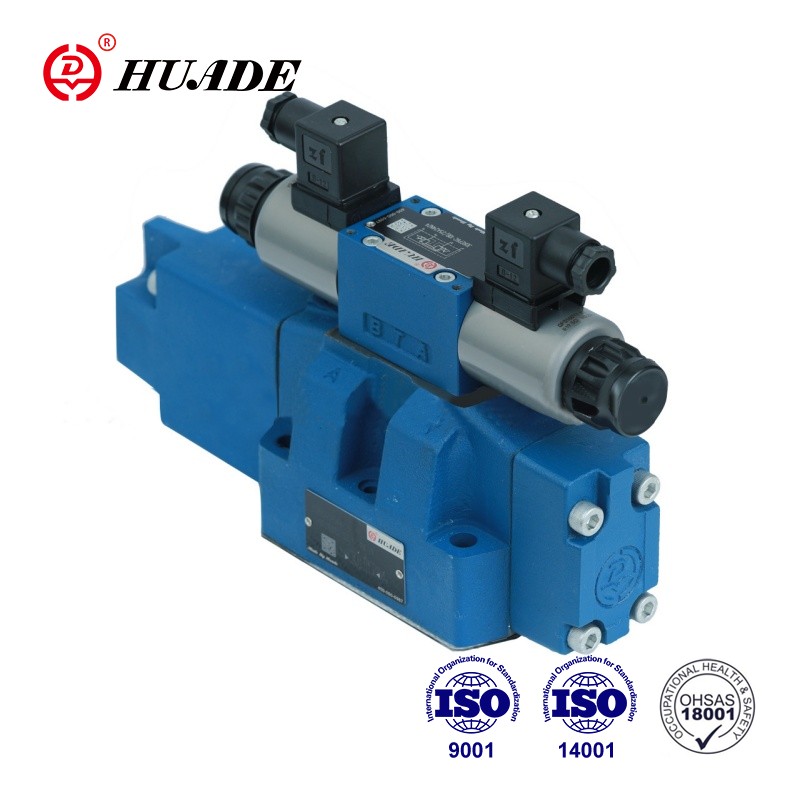

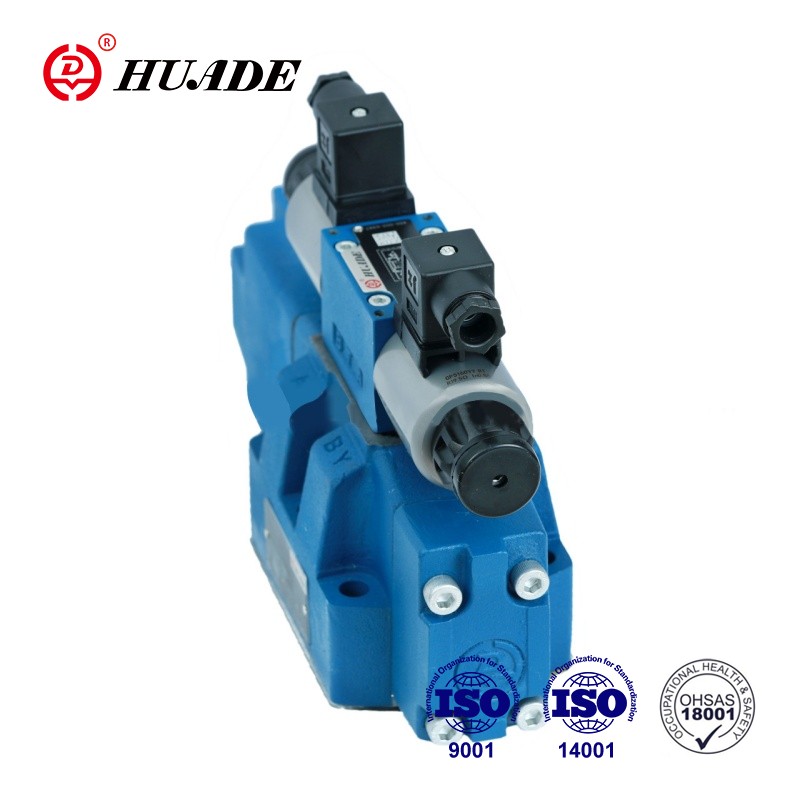

Typ HD-4WRZ ventiler är 4-vägsventiler som manövreras via proportionella solenoider. De används för att styra flödets riktning och hastighet. Huade Hydraulic har introducerat högteknologi från Rexroth. Efter år av oberoende forskning och utveckling har de proportionella ventilerna som tillverkas av Huade utmärkta prestanda, som kan jämföras med de för toppklassiga varumärken.
| Hydraulisk | |||||
| Nominell storlek | 10 | 16 | 25 | 32 | |
| Driftstryck | pilotoljeförsörjning extern | 3~10 | |||
| -Pilotventil (MPa) | pilotoljeförsörjning internt | 10~31,5 | 10~35 | ||
| - Huvudventil (MPa) | 31.5 | 35 | |||
| Returledningstryck (MPa) | Port T (extern pilotoljedränering) | 31.5 | 25 | 25 | 15 |
| Port T (styroljedränering intermal) | 3 | ||||
| Port Y | 3 | ||||
| Pilotoljevolym (cm3) för spolrörelse 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotoljeflöde vid port X och Y (L/min) för stegvis form av insignal 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flöde genom huvudventilen (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteres % | ≤6 | ||||
| Tryckvätska | Mineralolja1 enligt DIN 51 524 | ||||
| Tryckvätsketemperaturintervall (℃) | -20~80 | ||||
| Viskositetsområde (mm2/s) | 20~380 | ||||
| Installation | valfritt, helst horisontellt | ||||
| Vikt för version WRZ... (för WRZE" dessutom 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisk | |||
| Typ av ventil | SEP | DET KOKER | |
| Spänningstyp | DC | ||
| Max.ström (A) | 1.5 | 2.5 | |
| Solenoidspolemotstånd (Ω) | Kallvärde vid 20℃ | 4.8 | 2 |
| Max.varmt värde | 7.2 | 3 | |
| Skydd | IP65 | ||
| Spoletemperatur (℃) | upp till 150 | ||
| Tullprocent | 100 | ||
| Styrelektronik | HD-VT-VSPA2-50-1X/. | integrerad styrelektronik | |
Drag:
▶Pilotmanövrerad proportionell riktningsventil
▶För underplåtsmontering
▶Styrning av riktning och flödeshastighet
▶Fjädercentrerad kontrollspole
▶Ventil- och proportionell styrelektronik från en enda källa
Ansökan:
Funktionen hos HD-4WRZ ventiler är att styra flödesriktningen och hastigheten.
Ventilen består huvudsakligen av: pilotventil ①, huvudslid ④, huvudventil ⑥ och centreringsfjäder ③. Med solenoiden B i urkopplat läge flyttas styrspolen ② åt höger. Pilotoljetillförseln till pilotventilen är intern via port P eller extern via port X. Pilotolja strömmar via pilotventilen ① in i tryckkammaren och flyttar huvudspolen ④ i proportion till den elektriska insignalen. Anslutningen från P till A och från B till T sker via öppningstvärsnitt med progressiva flödeskarakteristika.
Med solenoiden A i urkopplat läge flyttas huvudspolen åt vänster. Anslutningen från P till B och från A till T. Frånkoppling av solenoiden, styrspolen och pilotspolen ④ flyttas tillbaka till sitt centrum positioner.
Symbol för proportionell riktningsventil 4WRZ-7X
Pilot oljeförsörjning
