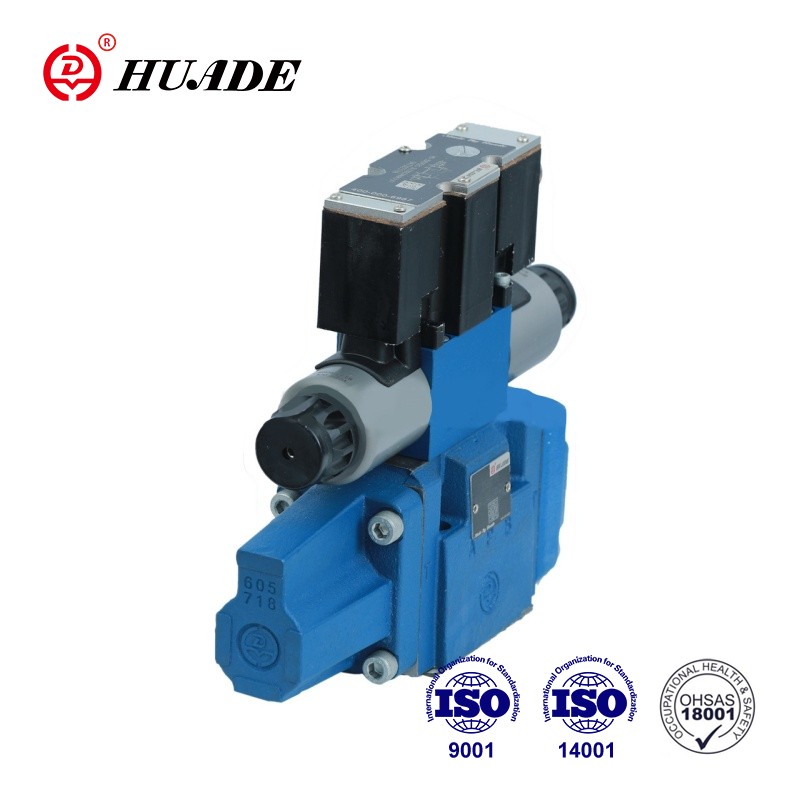

Typ HD-4WRZE ventiler är pilotmanövrerade 4-vägsventiler som manövreras via proportionella solenoider, de styr flödesriktningen och hastigheten. Denna proportionella riktningsventil har en hög kostnadsprestanda. Fabriken är utrustad med avancerad produktionsutrustning från hela världen och har rigorösa testprocedurer för att säkerställa stabil prestanda för varje proportionell ventil.
| Hydraulisk | |||||
| Nominell storlek | 10 | 16 | 25 | 32 | |
| Driftstryck | pilotoljeförsörjning extern | 3~10 | |||
| -Pilotventil (MPa) | pilotoljeförsörjning internt | 10~31,5 | 10~35 | ||
| - Huvudventil (MPa) | 31.5 | 35 | |||
| Returledningstryck (MPa) | Port T (extern pilotoljedränering) | 31.5 | 25 | 25 | 15 |
| Port T (styroljedränering intermal) | 3 | ||||
| Port Y | 3 | ||||
| Pilotoljevolym (cm3) för spolrörelse 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotoljeflöde vid port X och Y (L/min) för stegvis form av insignal 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flöde genom huvudventilen (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteres % | ≤6 | ||||
| Tryckvätska | Mineralolja1 enligt DIN 51 524 | ||||
| Tryckvätsketemperaturintervall (℃) | -20~80 | ||||
| Viskositetsområde (mm2/s) | 20~380 | ||||
| Installation | valfritt, helst horisontellt | ||||
| Vikt för version WRZ... (för WRZE" dessutom 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisk | |||
| Typ av ventil | SEP | DET KOKER | |
| Spänningstyp | DC | ||
| Max.ström (A) | 1.5 | 2.5 | |
| Solenoidspolemotstånd (Ω) | Kallvärde vid 20℃ | 4.8 | 2 |
| Max.varmt värde | 7.2 | 3 | |
| Skydd | IP65 | ||
| Spoletemperatur (℃) | upp till 150 | ||
| Tullprocent | 100 | ||
| Styrelektronik | HD-VT-VSPA2-50-1X/. | integrerad styrelektronik | |
Drag:
▶Pilotmanövrerad proportionell riktningsventil
▶För underplåtsmontering
▶Styrning av riktning och flödeshastighet
▶Fjädercentrerad kontrollspole
▶Ventil- och proportionell styrelektronik från en enda källa
Ansökan:
HD-4WRZE ventiler används för att styra riktning och flöde.
Ventilen består huvudsakligen av: pilotventil ①, huvudslid ④, huvudventil ⑥ och centreringsfjäder ③. Med solenoiden B i urkopplat läge flyttas styrspolen ② åt höger. Pilotoljetillförseln till pilotventilen är intern via port P eller extern via port X. Pilotolja strömmar via pilotventilen ① in i tryckkammaren och flyttar huvudspolen ④ i proportion till den elektriska insignalen. Anslutningen från P till A och från B till T sker via öppningstvärsnitt med progressiva flödeskarakteristika.
Med solenoiden A i urkopplat läge flyttas huvudspolen åt vänster. Anslutningen från P till B och från A till T. Frånkoppling av solenoiden, styrspolen och pilotspolen ④ flyttas tillbaka till sitt centrum positioner.
Symbol för proportionell riktningsventil 4WRZE-7X
Pilot oljeförsörjning
