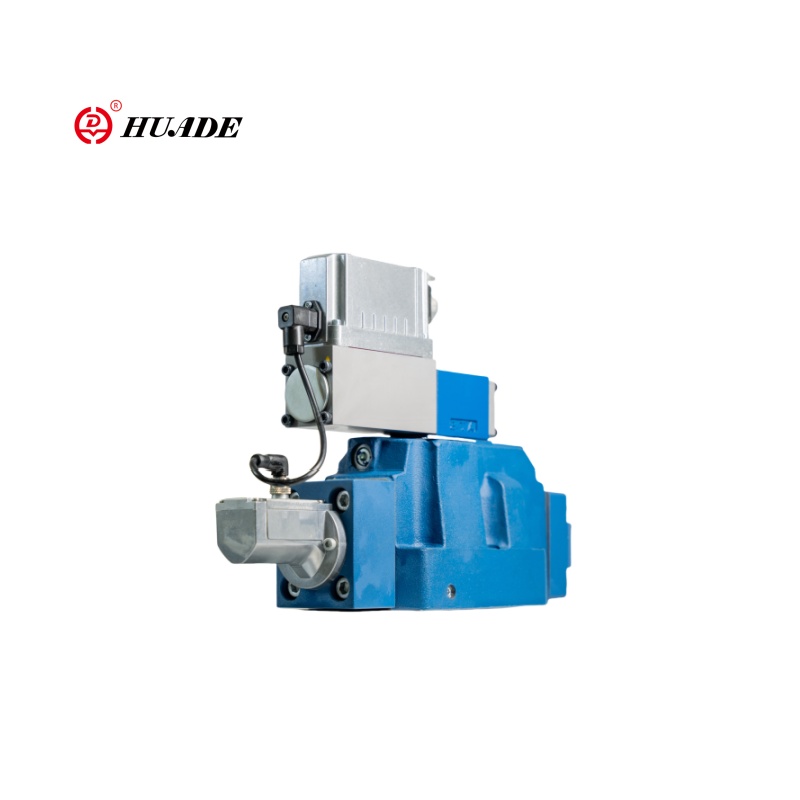

DBE -seriens proportionella tryckreducerande ventil kan smidigt ställa in systemtrycket genom drift av en proportionell magnetventil och uppfylla olika arbetskrav. Egenskaperna för denna produkt inkluderar exakt kontroll, stabilitet och tillförlitlighet och lätt att underhålla. Proportionell tryckreducerande ventil DBE finns i flera modeller och specifikationer för att tillgodose olika behov. Till exempel producerar Huade Hydraulic modeller såsom DBE10-30B/315ymdrem och DBE20-30B/200xym proportionella tryckreducerande ventiler, som har olika arbetstryckområden och flödesegenskaper, vilket gör att användare kan välja enligt deras behov.
| Hydrauldata | ||||
| Max.Ooperation av tryckportar A. B och X (MPA) | 31.5 | |||
| Returtryck (MPA) | Port y, separat och vid nolltryck till tank | |||
| Max. Sättbart tryck (MPA) | 5. 10. 20. 31.5 Samma som trycksteg | |||
| Min. Sättbart tryck (MPA) | se karakteristiska kurvor | |||
| Max. trycksäkerhet (MPA) | avverkningsbart tryck | |||
| 5 | 10 | 20 | 31.5 | |
| 1 till 62 | 1 till 122 | 1 till 222 | 1 till 342 | |
| Max. flöde (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotflöde (L/min) | 0,7 till 2 | |||
| Linearitet (%) | ± 3,5 | |||
| Repeterbarhet (%) | <± 2 | |||
| Typisk variation (%) | <± 2 max. tryck | |||
| Hysteres (%) | Med överspänning ± 1,5 av max.tryck. | |||
| Omkopplingstid | 30 till 150 | |||
| Tryckvätska | Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning) | |||
| Viskositetsintervall (MM2/s) | 2,8 till 380 | |||
| Tryckfluidtemperaturområde (℃) | -20 till+70 | |||
| Föroreningsgrad (μM) | ≤20 (rekommendation 10) | |||
| Elektriska tekniska data | |
| Förstärkare | VT-200G40 levereras med ventil tillsammans |
| Leveransspänning | Likström |
| Min.kontrolström (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Spolmotstånd （Ω） | Kylvärde vid 20 ℃ är 19,5; Max.WAM -värdet är 28,8 |
| Tryckfluidtemperaturområde (℃) | +50 |
| Arbetstillstånd | Fortsätta |
| Ventilskydd | IP65 |
| Elektriska anslutningar | plugg |
Drag:
▶ För undermontering
▶ Innesluten i blocket
▶ Valfritt ytterligare maximalt tryckbegränsning med hjälp av en fjäderbelastad pilotkontrollventil
▶ Ventil och elektronisk styrning från en källa
Ansökan:
DBE -seriens proportionella tryckavlastningsventil används ofta i olika hydrauliska system som kräver exakt tryckkontroll, såsom byggmaskiner, metallurgisk utrustning, varvsindustri och andra fält. De spelar en avgörande roll inom dessa områden och förbättrar systemets stabilitet och tillförlitlighet.
Dessa ventiler består i princip av pilotkontrollventilen (1) med proportionell magnetventil (2) och huvudventilen (3) med huvudspolinsats (4).

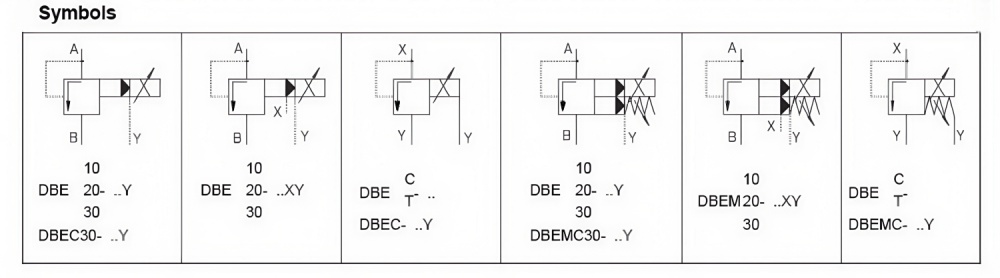

Typ DBE:
Justeringen av trycket är kommandovärde beroende via en proportionell magnetventil (2). Trycket närvarande i hamn A verkar på undersidan av huvudspolen (4). Samtidigt verkar detta tryck på vårbelastade sidan av huvudspolen (4) via öppningar (5). Den hydrauliska kraften verkar på pilotpoppen (6). När den hydrauliska kraften över kommer magnetventilen, öppnar pilotpoppen (6). På grund av det faktum att pilotoljan nu kan flyta till tanken via port y, inträffar en tryckfall vid huvudspolen (4) som verkar på huvudspolen och lyfter den mot kraften i återkomstfjädern. Anslutningen från A till B öppnas och det finns inte längre någon ökning av tryck

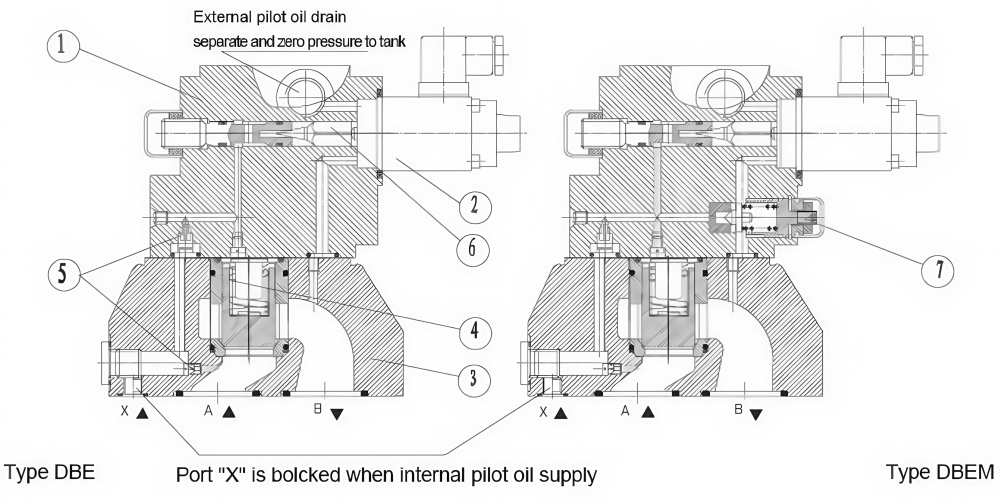

Struktur av Proportionell tryckavlastningsventil DBE
