När människor söker information om riktningsventilen WE 5 för Rexroth vill de vanligtvis förstå vad den här ventilen gör, hur den fungerar och om den passar deras behov. WE 5-beteckningen hänvisar till en specifik storlekskategori i Rexroths ventilsortiment, men historien är mer intressant än bara en ventilmodell.

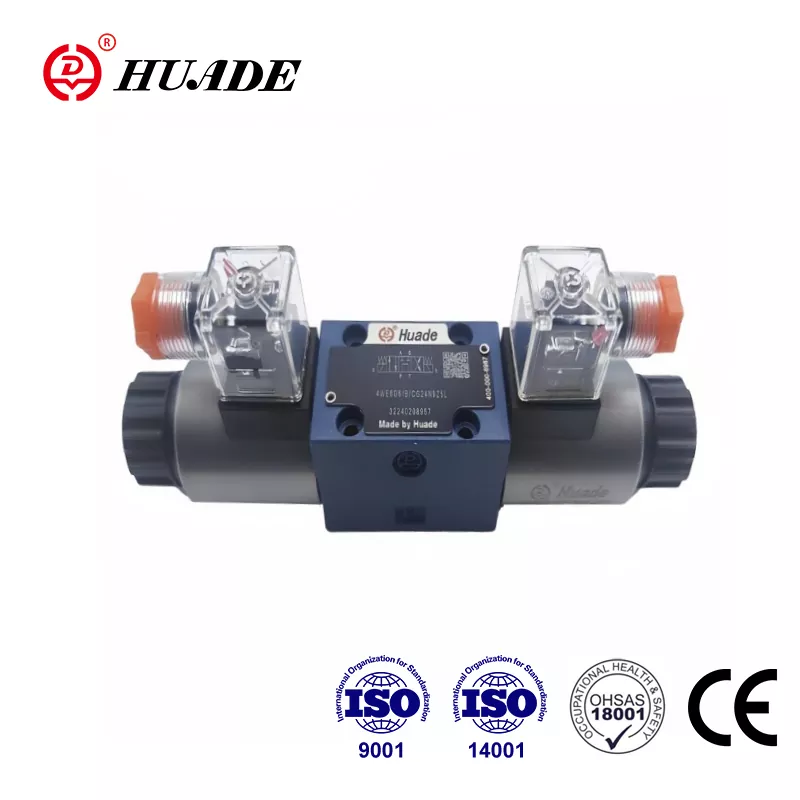

Vad är riktningsreglerventilen WE 5
Den ursprungliga WE 5 från Rexroth var en riktningsventil byggd enligt storleksstandarden NG5. Dessa ventiler styrde hydraulvätskeflödet i system som behövde måttligt tryck och flödeshastigheter. Den traditionella WE 5 kunde hantera tryck upp till 250 bar och flödeshastigheter mellan 14 och 20 liter per minut. Under många år fungerade denna prestandanivå bra för mindre hydrauliska system som kompakta maskiner och lätt industriutrustning.
Men moderna industriella tillämpningar kräver mer kraft och högre flödeshastigheter. Det är här utvecklingen av riktningsventilen WE 5 blir viktig. Rexroth utvecklade 5X-serien, som inkluderar 5-.WE 10-modellerna. Dessa nyare ventiler bibehåller designfilosofin för den ursprungliga WE 5 men skalar upp till NG10 storlek. Resultatet är en ventil som klarar upp till 160 liter per minut vid tryck som når 420 bar. När ingenjörer idag söker efter en riktningsstyrventil WE 5, slutar de ofta med att de väljer dessa NG10-modeller eftersom de uppfyller gällande prestandakrav.
Riktningsstyrventilen WE 5-familjen följer internationella standarder som ISO 4401-05 och NFPA D05. Denna standardisering innebär att ventilerna kan monteras på standardunderplattor och ersätta liknande ventiler från andra tillverkare utan att göra om hela systemet.
Hur ventilen fungerar inuti
Den grundläggande strukturen för en riktningsstyrventil WE 5 är enkel. Inuti ventilhuset sitter en glidande spole som rör sig fram och tillbaka för att koppla ihop olika portar. När spolen ändrar läge ändras vilka portar som ansluter till varandra. Till exempel kan spolen ansluta port P (tryck) till port A medan port B ansluts till port T (tank). När spolen rör sig åt andra hållet vänder den dessa anslutningar.
Vad får riktningsventilen WE 5 att flytta denna spol? Svaret är en elektromagnetisk solenoid. Rexroth använder vad de kallar en "våt" solenoiddesign. Solenoiden sitter inuti hydraulvätskan istället för att vara tätad från den. Detta kan låta riskabelt, men det ger faktiskt bättre kylning och längre livslängd. Hydraulvätskan leder bort värme från spolen, vilket gör att solenoiden kan köras kontinuerligt utan överhettning.
När du stänger av strömmen till solenoiden trycker fjädrarna inuti ventilen tillbaka spolen till mittläget. Olika fjäderkonfigurationer skapar olika beteenden. Standardinställningen använder returfjädrar på båda sidor. Vissa versioner använder starkare fjädrar för att få ventilen att byta snabbare. Andra versioner eliminerar fjädrar helt för speciella applikationer där spolen ska stanna i vilken position den än flyttas för att hålla.
Många riktningsreglerventil WE 5-modeller har en manuell överstyrningsfunktion. Detta är en tryckknapp på toppen av ventilen som låter någon flytta spolen för hand. Under installation eller felsökning visar sig denna manuella kontroll vara mycket användbar. Du kan testa systemet utan att använda ström.
Prestandaförmåga och begränsningar
De moderna NG10-versionerna av Directional Control Valve WE 5-systemet klarar imponerande prestandasiffror. Standardmodeller arbetar vid 350 bar tryck, med specialversioner klassade för 420 bar. Flödeskapaciteten når 160 liter per minut med DC-spänningsdrift, eller 120 liter per minut med AC-spänning efter likriktning.
Temperaturintervallet sträcker sig från minus 30 grader Celsius till plus 80 grader Celsius. Ventilen arbetar med hydraulvätskor som sträcker sig från mycket tunna (2,8 millimeter i kvadrat per sekund) till ganska tjocka (500 millimeter i kvadrat per sekund). Denna flexibilitet innebär att en ventildesign tjänar många olika applikationer.
Hög prestanda kommer dock med några överväganden. När vätska strömmar genom ventilen med maximal hastighet, blir hydrauliska krafter som verkar på spolen betydande. Dessa krafter kan orsaka instabilitet eller vibrationer. För att hantera detta erbjuder Rexroth gaspatroner som installeras i portarna. Dessa patroner begränsar flödet något, vilket minskar dynamiska krafter och mjukar upp driften. Avvägningen är högre tryckfall över ventilen, men den förbättrade stabiliteten är vanligtvis värt det.
Internt läckage är en annan egenskap hos riktningsventilens WE 5 design. Alla spolventiler läcker en del vätska förbi spolen eftersom spolen behöver utrymme för att röra sig fritt. Detta läckage ökar gradvis när ventilen slits under tusentals cykler. För applikationer som behöver hålla laster på plats under långa perioder, kan riktningsventilen WE 5 ensam inte ge tillräckligt med hållkraft. Att lägga till externa backventiler eller välja en spolekonfiguration med slutet centrum hjälper till att lösa detta problem.
Elstyrning och svarstid
Den elektriska sidan av riktningsreglerventilen WE 5 arbetar på standard industrispänningar. DC-versioner accepterar 12, 24, 110 eller 220 volt, där 24 volt är vanligast. AC-versioner behöver en likriktarkontakt för att omvandla växelström till den likström som solenoiden kräver.
Strömförbrukningen varierar från 17 till 38 watt beroende på den specifika modellen. Ventilerna är klassade för 100 procents driftcykel, vilket innebär att de kan förbli strömförande kontinuerligt utan att skadas. Denna kontinuerliga klassificering är viktig eftersom många hydraulsystem håller en position under längre perioder.
Svarstiden varierar beroende på flera faktorer. Standardsolenoider tar mellan 65 och 150 millisekunder att slå på och mellan 48 och 104 millisekunder att stänga av. Dessa tider kan verka snabba, men vissa applikationer kräver ännu snabbare svar. Rexroth erbjuder pulsbreddsmodulationspatroner som halverar kopplingstiden. Dessa PWM-patroner pulserar snabbt solenoidspänningen i ett kontrollerat mönster som påskyndar spolens rörelse.
Ett annat PWM-alternativ minskar energiförbrukningen snarare än att förbättra hastigheten. Denna energireducerande patron sänker spolens temperatur med minst 30 grader Celsius. Lägre temperatur förlänger ventilens livslängd i heta miljöer eller applikationer med hög belastning. Ingenjörer måste välja mellan att optimera för hastighet eller att optimera för termisk hantering. Riktningsventilens WE 5-system ger alternativ för båda prioriteringarna.
När solenoiden stängs av genererar det kollapsande magnetfältet en spänningsspets. Denna spik kan skada känslig elektronik som är ansluten till samma strömförsörjning. Standard K4 solenoider kräver externa dämpningsdioder för att klämma denna spänning under 500 volt. K72L-solenoidversionen inkluderar integrerat skydd, vilket förenklar kabeldragningen och säkerställer överensstämmelse med elektriska säkerhetsstandarder.
Att välja rätt spoolkonfiguration
Spolen inuti en riktningsstyrventil WE 5 bestämmer vad ventilen gör i varje läge. Vanligast är fyrvägsrullar med tre lägen. Dessa spolar har fyra portar (P, T, A, B) och tre distinkta positioner (vänster, mitten, höger).
Mittpositionsbeteendet är särskilt viktigt. En "E"-spole stänger alla fyra portarna i mittläget. Detta skapar ett slutet centrum som låser lasten på plats och skapar tryck vid pumpen. E-konfigurationen ger maximal lasthållning men kräver en övertrycksventil för att skydda pumpen från övertryck.
En "H"-spole stänger portarna P, A och B medan T ansluts i mittläget. Detta avlastar pumpen till tanken, vilket minskar energislöseriet när ventilen är centrerad. Lasten förblir låst eftersom A och B är stängda, men hållkraften är inte lika stark som med en E-spole.
En "J"-spole stänger P medan A, B och T kopplas samman i mittläget. Detta gör att lasten kan flyta fritt och låter termisk expansion strömma ut till tanken. J-konfigurationen är användbar för system som behöver flyttas lätt i neutralt läge eller för att förhindra tryckuppbyggnad från temperaturförändringar.
Att välja fel spoltyp skapar problem. Användning av en H-spole i en vertikallyftapplikation kan till exempel låta lasten glida ner långsamt på grund av internt läckage. En E-spole skulle hålla bättre. Å andra sidan, att använda en E-spole på en horisontell axel som behöver röra sig fritt skulle få systemet att kännas stelt och slösa energi. Att förstå din applikation hjälper dig att välja rätt riktningsstyrventil WE 5-konfiguration.
Installations- och underhållsöverväganden

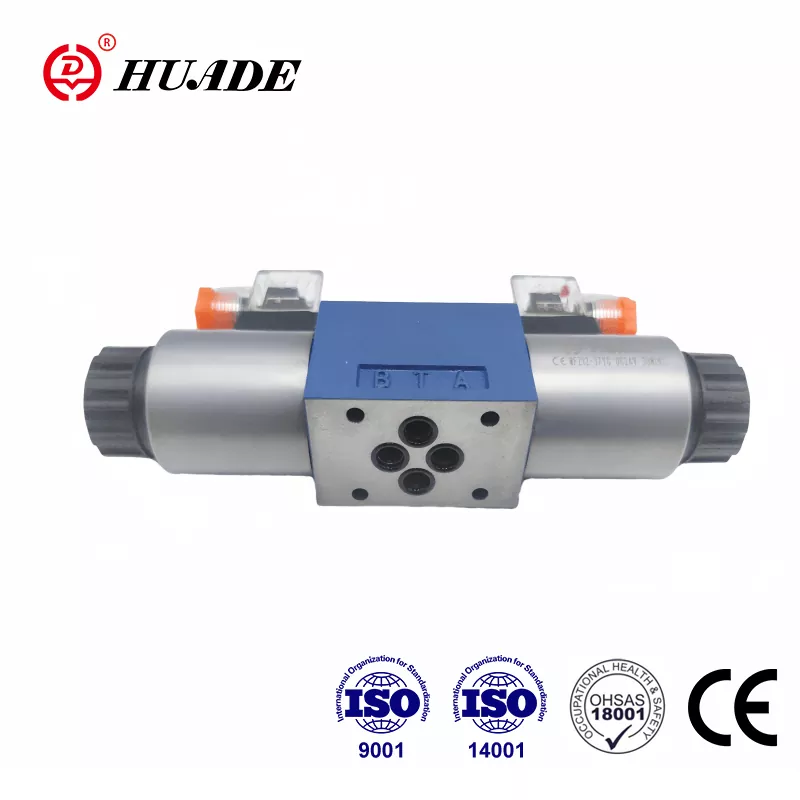

Installation av en riktningsstyrventil WE 5 kräver uppmärksamhet på några viktiga punkter. Ventilen monteras på en underplatta som måste uppfylla ISO 4401-05-standarderna. Rexroth underplåtar har specifika artikelnummer och måste beställas separat. Innan du installerar ventilen, se till att underplattan är ren och korrekt installerad på grenröret eller blocket.
Elektriska anslutningar använder DIN EN 175301-803 standardkontakter. Kontakten kan roteras 90 grader för att tillgodose olika ledningsdragningsbehov. Vissa kontakter inkluderar inbyggda likriktare för AC-drift, medan andra lägger till LED-indikatorer för visuell bekräftelse av solenoidens tillstånd.
Vätskerenhet är viktigare än de flesta inser. Spelrummet inuti riktningsreglerventilen WE 5 mäter bara några mikrometer. Kontamineringspartiklar kan fastna i spolen, vilket gör att ventilen fastnar eller misslyckas med att växla. Filtrering till 25 mikrometer eller finare rekommenderas starkt. Regelbundet filterunderhåll förhindrar de flesta ventilproblem.
Ventilen arbetar med mineralbaserade hydrauloljor och flera typer av biologiskt nedbrytbara vätskor. Tätningsmaterial finns i NBR (nitril) för standardoljor eller FKM (Viton) för syntetiska vätskor och höga temperaturer. Se till att tätningsmaterialet matchar vätskan i ditt system.
Underhållet är relativt enkelt. Magnetspolarna är utbytbara utan att ta bort ventilen från systemet. Kontrollera spolresistansen regelbundet för att upptäcka degradering innan fel inträffar. Om ventilen börjar reagera långsamt eller misslyckas med att växla, är kontaminering den mest troliga orsaken. Att spola systemet och byta filter brukar lösa problemet. Slitna inre komponenter kan ersättas med äkta Rexroth-reservdelar, som vanligtvis är tillgängliga i tio år efter tillverkning.
Att fatta köpbeslut
När du bestämmer dig för att köpa en riktningsstyrventil WE 5 eller dess moderna NG10-motsvarighet, är det flera faktorer som påverkar valet. Kontrollera först dina flödes- och tryckkrav. Om du behöver mindre än 20 liter per minut vid måttligt tryck kan en traditionell NG5-storlek räcka. För högre prestanda är NG10-modellerna i 5X-serien den nuvarande standarden.
För det andra, överväg den elektriska spänningen som finns tillgänglig i din anläggning. 24-volts DC-versionen är vanligast inom industriell automation, medan 110 eller 220-volts alternativ passar olika regioner och applikationer.
För det tredje, utvärdera om du behöver specialfunktioner som snabb växling, energireduktion eller positionsövervakning. Dessa alternativ ökar kostnaden men ger verkliga fördelar i krävande applikationer.
Priset varierar kraftigt beroende på specifikationer och leverantör. Auktoriserade distributörer och industrileverantörer bär dessa ventiler, ofta med teknisk support för att hjälpa till med valet. Massinköp kvalificerar vanligtvis för volymrabatter. Den officiella Rexroth-katalogen ger detaljerade specifikationer och beställningskoder för att säkerställa att du får exakt rätt ventil.
Alternativa leverantörer erbjuder kompatibla ventiler till lägre priser, men kompatibilitet och tillförlitlighet kan variera. För kritiska applikationer ger äkta Rexroth-ventiler bättre långsiktigt värde genom konsekvent prestanda och reservdelstillgänglighet.
Praktiska tillämpningar och framgångsfaktorer
Riktningsventilen WE 5 och dess ättlingar hittar hem i otaliga tillämpningar. Formsprutningsmaskiner använder dem för att styra formklämmor och ejektorer. Robotsystem förlitar sig på dem för exakt rörelsekontroll. Gaffeltruckar är beroende av dem för styrning och lyftfunktioner. Metallformningspressar, verktygsmaskiner och materialhanteringsutrustning innehåller alla dessa ventiler.
Framgång med vilken riktningsstyrventil WE 5 installation som helst beror på att ventilen matchar applikationskraven. Applikationer med högt flöde behöver gaspatron för att bibehålla stabiliteten. Högtemperaturmiljöer drar nytta av energireducerande solenoider. Lasthållningsapplikationer kräver spolar med stängt centrum och eventuellt externa backventiler.
Det elektriska systemet måste ge korrekt spänning och omfatta skydd mot spänningsspikar. Hydraulsystemets design bör ta hänsyn till tryckfall genom ventilen och ge tillräcklig filtrering.
Regelbundet underhåll förlänger ventilens livslängd och förhindrar oväntade stillestånd. Enkla metoder som övervakning av filtertillstånd, kontroll av externt läckage och testning av solenoidens reaktion håller systemet igång tillförlitligt.
Utvecklingen från den ursprungliga WE 5 till den moderna 5X-serien visar hur industriella hydrauliska komponenter utvecklas för att möta förändrade behov. Att förstå både arvet och nuvarande kapacitet hjälper ingenjörer att fatta välgrundade beslut om vilken riktningsstyrventil WE 5-variant som bäst passar deras tillämpning. Med rätt val, installation och underhåll ger dessa ventiler år av pålitlig service i krävande industriella miljöer.
