När du arbetar med hydrauliska system behöver du komponenter som håller vätskorna i rätt riktning. Back Valve RVP 25 är en pålitlig enhet designad för att göra precis det. Denna ventil låter hydraulolja flöda fritt i en riktning samtidigt som den blockerar bakåtflöde. Det är ett enkelt koncept, men Back Valve RVP 25 gör detta jobb extremt bra i medel- till högtryckssystem.
RVP 25 tillhör en familj av backventiler tillverkade av välkända europeiska tillverkare som HYDAC och MHA Zentgraf. Du kan också hitta kompatibla versioner från företag som Huade och Hengli. Dessa ventiler monteras direkt på grenrör, som är metallblock som organiserar hydrauliska anslutningar. Denna design sparar utrymme och gör installationen renare än att använda individuella rördelar.
Siffran "25" hänvisar till ventilens nominella storlek, som är DN25 eller ungefär en tum i diameter. Denna storlek klarar medelstora till stora flödeshastigheter, vanligtvis mellan 150 och 550 liter per minut. Det räcker för entreprenadutrustning, industrimaskiner och automatiserade system. Back Valve RVP 25 fungerar bäst i applikationer där du behöver konsekvent envägsflöde utan frekvent cykling.
Hur backventilen RVP 25 faktiskt fungerar
Inuti backventilen RVP 25 hittar du några grundläggande delar som fungerar tillsammans. Det finns en ventilkropp, ett konformat säte, en rörlig kolv eller kula, en fjäder och gummitätningar som kallas O-ringar. Designen är enkel, vilket gör den pålitlig.
När hydraulvätska trycker genom ventilen i rätt riktning övervinner trycket fjäderkraften. Detta trycker bort kolven från sitt säte, vilket skapar en öppning för vätska att passera igenom. Tryckfallet under detta framåtflöde är relativt lågt, vanligtvis bara några bar även vid höga flödeshastigheter. Denna effektivitet innebär att din pump inte arbetar hårdare än nödvändigt.
När vätska försöker strömma bakåt trycker fjädern omedelbart tillbaka kolven mot sätet. Konformen skapar en tät tätning, och det omvända trycket hjälper faktiskt till att pressa tätningen ännu hårdare. Denna metall-till-metall-kontakt stoppar nästan allt läckage. Enligt industristandarder som DIN EN 12266, uppnår backventilen RVP 25 vad som kallas "nollläckage"-klassificering, även om ett visst minimalt läckage är normalt i verkliga förhållanden.
Olika tillverkare använder lite olika interna design. HYDAC-versioner använder vanligtvis en konformad kolv för precisionskontroll. Zentgraf-modeller använder ofta en bolldesign, som reagerar snabbare vid lägre tryck. Båda tillvägagångssätten fungerar bra, men kondesignen ger generellt snävare toleranser. Back Valve RVP 25 från båda tillverkarna hanterar mineralbaserade hydrauloljor med en viskositet mellan 2,8 och 500 kvadratmillimeter per sekund. Du vill hålla din hydraulvätska filtrerad till minst 20 mikron för att förhindra kontaminering inuti ventilen.
Tekniska specifikationer som betyder något
Att förstå specifikationerna för backventilen RVP 25 hjälper dig att välja rätt ventil för ditt system. Arbetstrycket är en av de viktigaste siffrorna. De flesta RVP 25-ventiler hanterar upp till 350 bar, vilket motsvarar cirka 5 000 pund per kvadrattum. Vissa versioner från leverantörer som Huade och Hengli är klassade för 315 bar, vilket fortfarande är gott för de flesta applikationer. Denna tryckklassning gäller när du använder standard mineralolja vid normala temperaturer.
Det maximala flödet varierar något mellan tillverkare. HYDAC betygsätter sin backventil RVP 25 till 150 gallons per minut eller cirka 568 liter per minut. Zentgraf och kompatibla kinesiska tillverkare hävdar flödeshastigheter mellan 400 och 550 liter per minut. Det faktiska flödet ditt system kan hantera beror på hur mycket tryckfall du kan acceptera. Vid högre flödeshastigheter ökar tryckfallet, vilket kan påverka systemets totala effektivitet.
Öppningstryck, även kallat spricktryck, avgör när backventilen RVP 25 börjar öppna. Standardversioner öppnar vid cirka 7 psi eller 0,5 bar. Detta är tillräckligt lågt för att ventilen inte skapar onödigt motstånd under normal drift. Du kan dock beställa versioner med högre öppningstryck, från 25 psi upp till 65 psi eller 4,5 bar. Högre öppningstryck fungerar bättre i system där du behöver förhindra något lätt återflöde, även under minimalt omvänt tryck. Tänk på att tillverkare tillåter en tolerans på plus eller minus 30 procent på dessa öppningstryckvärden.
Temperaturintervall är ett annat praktiskt övervägande. Backventilen RVP 25 fungerar säkert från negativa 20 grader Celsius till positiva 100 grader Celsius. Det är minus 4 grader Fahrenheit till 212 grader Fahrenheit. Dessa gränser kommer från O-ringarna av gummi, som vanligtvis är gjorda av FPM- eller NBR-material. FPM klarar högre temperaturer bättre, medan NBR kostar mindre och fungerar bra under måttliga förhållanden.
Själva ventilhuset är tillverkat av kolstål, ofta med fosfatbeläggning för att motstå korrosion. Den rörliga kolven eller kulan använder härdat stål för att klara miljontals cykler utan att slitas ner. Vissa tillverkare erbjuder zinkplätering som en alternativ ytbehandling. Dessa materialval gör Back Valve RVP 25 hållbar i smutsiga industriella miljöer.
Anslutningsalternativ inkluderar NPT-gängor, SAE O-ringsportar och BSPP-gängor. De flesta användare installerar dock backventilen RVP 25 direkt på ett grenrör med bultar istället för gängade anslutningar. Denna monteringsstil är renare och mer pålitlig för system med flera ventiler.
Fysiska mått och installationskrav
Att få rätt dimensioner spelar roll när du integrerar backventilen RVP 25 i ditt hydrauliska grenrör. Ventilen är cirka 172 millimeter lång, 79,5 millimeter hög och varierar i bredd beroende på den specifika modellen. Det är cirka 6,8 tum lång och 3,1 tum hög. Monteringsytan där ventilen bultar till grenröret är 165 millimeter lång och 120 millimeter bred på HYDAC-versioner.
Portarna där vätska kommer in och ut är åtskilda 100 millimeter från centrum till centrum. Detta är ett standardavstånd som används över många hydrauliska komponenter, vilket gör det lättare att designa grenrör som rymmer flera ventiler. Själva portdiametern är 28 millimeter, lämplig för en-tums beslag.
Du måste borra monteringshål i ditt grenrör för att acceptera backventilen RVP 25. Dessa hål bör vara 11,5 millimeter i diameter, med ett avstånd på 60 millimeter från varandra. De flesta installationer använder fyra till sex M10-bultar, som är 10 millimeter i diameter. Det rekommenderade vridmomentet för dessa bultar är 70 Newton-meter, vilket säkerställer en tät tätning utan att skada ventilhuset eller grenröret. Överdragning kan spricka höljet eller deformera tätningsytan.
Innan du installerar backventilen RVP 25, kontrollera att grenrörets monteringsyta är plan och slät. Ytgrovheten bör vara bättre än 0,8 mikrometer, och planheten bör vara inom 0,01 millimeter per 100 millimeters längd. Dessa snäva toleranser förhindrar läckor runt O-ringstätningen. En standard O-ringstorlek för RVP 25 är 32 millimeter gånger 3 millimeter i tvärsnitt.
När du är redo att installera, applicera ett tunt lager av kompatibel hydraulolja eller fett på O-ringen. Denna smörjning hjälper O-ringen att sitta ordentligt utan att vrida eller klämma. Placera backventilen RVP 25 på grenröret och starta alla monteringsbultar för hand. Dra sedan åt dem gradvis i ett kors och tvärs mönster, liknande hur du skulle dra åt hjulmuttrar på en bil. Denna jämna åtdragning förhindrar vridning av ventilkroppen.
Backventilen RVP 25 kan installeras i valfri riktning. Du kan montera den horisontellt, vertikalt eller i vinkel. Se bara till att flödesriktningen matchar pilen som är markerad på ventilhuset. Pilen visar riktningen för fritt flöde, där vätskan ska komma in vid port P1 och ut vid port P2. Att installera ventilen bakåt förhindrar allt flöde, vilket kan skada din pump eller andra komponenter.
Vikt är ett annat övervägande om du designar ett mobilsystem. Back Valve RVP 25 väger cirka 5,8 kg, vilket är cirka 12,8 pund. Detta inkluderar ventilhuset och standardmonteringsutrustning. Större versioner med olika portkonfigurationer kan väga något mer.
Jämföra olika tillverkare och leverantörer
Flera företag tillverkar Back Valve RVP 25 eller kompatibla motsvarigheter. Att förstå skillnaderna hjälper dig att fatta ett smart köpbeslut baserat på din budget och prestationsbehov.
HYDAC är förmodligen det mest kända namnet inom hydrauliska backventiler. Deras backventil RVP 25 erbjuder det bredaste utbudet av öppningstryckalternativ, från 7 psi upp till 65 psi. HYDAC-ventiler genomgår rigorösa tester och kommer med ISO 9001-certifiering. Du hittar HYDAC-produkter via distributörer som ValinOnline och Motion Industries i Nordamerika och Europa. Nackdelen är kostnaden. HYDAC Back Valve RVP 25-enheter kör vanligtvis mellan 300 och 500 US-dollar beroende på konfiguration. Tillgängligheten är dock utmärkt och du kan vanligtvis snabbt få reservdelar.
MHA Zentgraf producerar Back Valve RVP 25-modeller främst för den europeiska marknaden. Deras ventiler använder en kulliknande design istället för en konkolv, vilket vissa ingenjörer föredrar för lägre öppningstryck. Zentgraf-ventilerna är kompakta och fungerar bra i trånga utrymmen. De uppfyller DIN-standarder och erbjuder anpassningsmöjligheter. Priset faller mellan 200 och 400 dollar. Du kan hitta Zentgraf-ventiler via DirectIndustry och ibland på eBay, även om tillgängligheten utanför Europa kan vara begränsad.

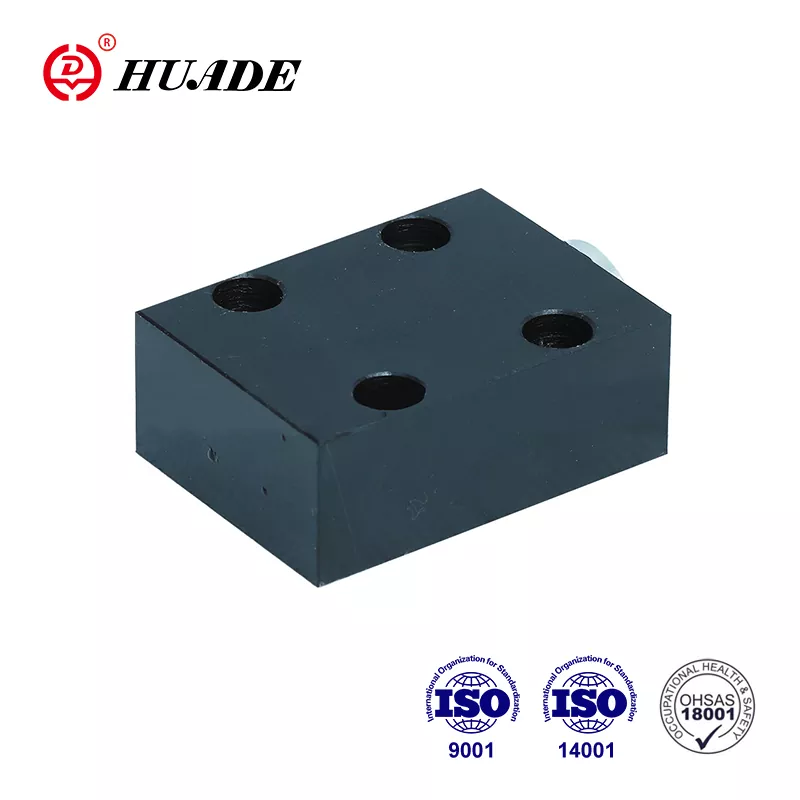

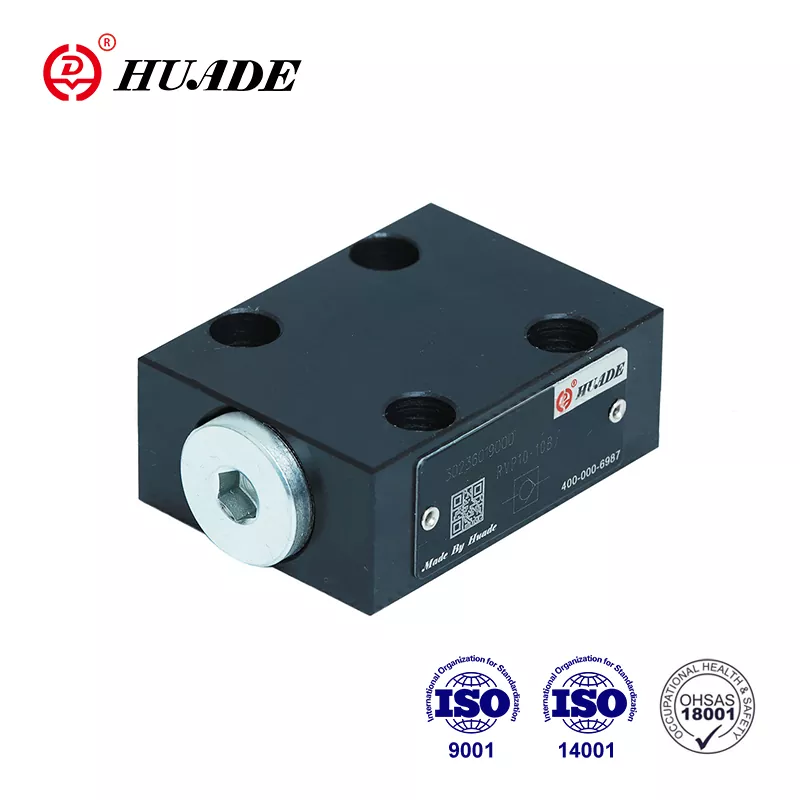

Kinesiska tillverkare som Huade och Hengli gör kompatibla versioner av Back Valve RVP 25 till mycket lägre priser. Huade marknadsför sina ventiler som Rexroth-kompatibla, vilket innebär att de fysiskt passar på platser som är designade för Rexroth-komponenter. Priserna börjar runt 42 dollar FOB från Kina, men du måste ta hänsyn till frakt- och importtullar. Minsta beställningskvantiteter är ofta bara ett stycke, vilket gör Huade attraktiv för små projekt eller reparationer. Hengli erbjuder liknande priser och lägger till alternativ som förbättrad korrosionsbeständighet genom speciella beläggningar.
Kvalitetsskillnader finns mellan premium- och budgetmärken. HYDAC- och Zentgraf-ventiler har vanligtvis snävare tillverkningstoleranser, vilket innebär jämnare öppningstryck och längre livslängd. Kinesiskttillverkade Back Valve RVP 25-enheter fungerar bra för många applikationer, men du kanske ser mer variation från ventil till ventil. Om du bygger ett kritiskt system där fel kan vara farligt eller dyrt, är det vettigt att betala extra för en HYDAC- eller Zentgraf-ventil. För allmän industriutrustning med mindre krävande krav ger Huade- eller Hengli-ventiler bra värde.
Alla dessa tillverkare erbjuder ISO 9001-certifiering, vilket innebär att de följer kvalitetsledningsstandarder. Vissa har även miljöcertifieringar som ISO 14001 och säkerhetscertifieringar som ISO 45001. När du beställer, verifiera att din leverantör kan tillhandahålla materialcertifikat och testrapporter om du behöver dem för att följa regelverk.
Verkliga tillämpningar av backventilen RVP 25
Backventilen RVP 25 förekommer i många typer av hydraulisk utrustning inom olika industrier. Att förstå dessa applikationer hjälper dig att se var denna ventil passar in i verkliga system.
Bygg- och schaktutrustning använder backventilen RVP 25 i stor utsträckning. Grävmaskiner har till exempel hydrauliska armar som behöver hålla sin position när föraren slutar flytta reglagen. En backventil RVP 25 installerad vid cylindern förhindrar olja från att rinna bakåt, vilket skulle låta armen falla. Denna lasthållningsfunktion håller föraren säker och tillåter exakt kontroll. Liknande tillämpningar förekommer i bulldozers, kranar och gaffeltruckar.
Tillverkningsmaskiner drar nytta av Back Valve RVP 25-installationer på flera sätt. CNC-bearbetningscentra använder hydrauliska klämmor för att hålla arbetsstycken stadiga under skäroperationer. Backventiler ser till att klämmorna förblir täta även om pumptrycket fluktuerar. Formsprutningsmaskiner pumpar varm plast i formar under högt tryck. Backventilen RVP 25 förhindrar plast från att flöda bakåt genom insprutningskretsen, vilket skulle slösa material och sakta ner produktionen.
Metallbearbetningsutrustning som pressar och saxar genererar enorma krafter genom hydrauliska cylindrar. Dessa system behöver pålitliga backventiler för att förhindra okontrollerad rörelse när operatören släpper kontrollerna. Backventilen RVP 25 hanterar de höga tryck och flödeshastigheter som är typiska för metallbearbetning. Dess låga tryckfall gör att systemet förblir effektivt även under snabba cykler.
Jordbruksutrustning inklusive traktorer och skördare har hydraulsystem för redskap och styrning. Backventilen RVP 25 skyddar hydraulpumpar från omvänd rotationsskada som kan uppstå när traktorns motor stängs av. Ventilen hjälper också till att upprätthålla trycket i lyftkretsarna, vilket förhindrar redskap från att långsamt driva ner när de parkeras i sluttningar.
Automatiserade produktionslinjer använder ofta hydraulisk kraft för repetitiva uppgifter som stämpling, pressning och materialhantering. Backventilen RVP 25 passar in i grenrörsblock som styr flera cylindrar från en central plats. Detta organiserade tillvägagångssätt minskar rördragningen, sparar utrymme och förenklar felsökning. Flödeshastigheter upp till 550 liter per minut gör RVP 25 lämplig även för snabb produktionsutrustning.
Ett specifikt exempel är ett robotmonteringssystem där Back Valve RVP 25 arbetar tillsammans med tryckavlastningsventiler i ett kompakt grenrör. Robotarmen rör sig snabbt och exakt, vilket kräver flödeshastigheter på cirka 600 liter per minut. Genom att installera Back Valve RVP 25, uppnådde ingenjörerna 15 procent bättre systemeffektivitet jämfört med deras tidigare installation. Det låga tryckfallet innebar att pumpen använde mindre energi, vilket minskade driftskostnaderna.
Stationära hydrauliska kraftenheter i fabriker innehåller ofta backventil RVP 25-enheter vid pumpens utlopp. Detta förhindrar systemtrycket från att strömma tillbaka genom pumpen när den stannar, vilket kan orsaka skada. Ventilen tillåter även mjukare start eftersom pumpen inte behöver övervinna systemtrycket omedelbart. Denna applikation är enkel men kritisk för tillförlitlighet.
Underhåll och felsökning av din backventil RVP 25
Regelbundet underhåll håller din backventil RVP 25 fungerande i flera år. Den goda nyheten är att dessa ventiler kräver minimal uppmärksamhet om de installeras korrekt och drivs inom sina designgränser.
Börja med en visuell inspektion var sjätte till tolfte månad, beroende på hur hårt ditt system fungerar. Leta efter eventuell olja som läcker runt ventilhuset eller monteringsytan. Några droppar kan tyda på en sliten O-ring som behöver bytas ut. Kraftigt läckage kan betyda att monteringsbultarna har lossnat eller att grenrörets yta är skadad. Kontrollera att alla monteringsbultar är åtdragna med det specificerade vridmomentet på 70 Newtonmeter.
Att testa öppningstrycket talar om för dig om den inre fjädern fortfarande fungerar korrekt. Du behöver en testbänk med justerbara tryck- och flödeskontroller. Anslut backventilen RVP 25 till testbänken och öka gradvis trycket framåt. Notera trycket vid vilket flödet börjar. Jämför detta med ventilens specifikation. Om öppningstrycket har ökat avsevärt kan ventilen ha föroreningar som håller kolven från sitt säte. Om öppningstrycket har minskat kan fjädern försvagas på grund av utmattning eller korrosion.
Invändig rengöring blir nödvändig om du märker att backventilen RVP 25 fastnar eller reagerar långsamt. Ta bort ventilen från grenröret och demontera den försiktigt. Vissa ventiler kräver specialverktyg för att undvika att skada interna delar. Rengör alla komponenter med ett lösningsmedel som är kompatibelt med din hydraulvätska. Mineralsprit fungerar bra för mineraloljesystem. Inspektera konsätet och kolven för slitage eller repor. Även små brister kan orsaka läckage. Kontrollera fjädern för korrosion eller permanent deformation.
Byt ut O-ringarna vid större service. Dessa gummitätningar förlorar flexibilitet med tiden, speciellt om de utsätts för extrema temperaturer eller inkompatibla vätskor. Använd äkta ersättnings-O-ringar som matchar originalmaterialet. FPM O-ringar kostar mer än NBR men håller längre i varma förhållanden. Applicera ett tunt lager hydraulvätska på nya O-ringar under monteringen.
Ventilpatronen inuti Back Valve RVP 25 är utbytbar på de flesta modeller. Om du upptäcker betydande slitage eller skador är det ofta mer ekonomiskt att beställa en ny patron än att försöka reparera enskilda komponenter. Se till att reservdelar kommer från den ursprungliga tillverkaren eller en verifierad kompatibel källa. Generiska delar kanske inte uppfyller samma toleransspecifikationer.
Förvara reservbackventil RVP 25-enheter på en ren, torr plats. Täta portarna med plastlock för att förhindra kontaminering. Förvaring vid extrem temperatur kan skada O-ringar, så förvara reservdelar i ett klimatkontrollerat område om möjligt. Kontrollera förvarade ventiler årligen och byt ut alla O-ringar som visar tecken på försämring.
Viktiga driftsöverväganden
Flera faktorer påverkar hur väl Back Valve RVP 25 presterar i ditt specifika system. Att förstå dessa överväganden hjälper dig att undvika problem.
Cykelfrekvensen är viktigare än de flesta inser. Back Valve RVP 25 klarar tillfällig cykling mycket bra, men den är inte designad för snabb, kontinuerlig drift. Tillverkare anger vanligtvis en maximal livslängd på 10 000 operationer för standardversioner. Om din applicering cyklar oftare kommer fjäder- och tätningsytorna att slitas snabbare. Överväg en pilotstyrd backventil för högcykelapplikationer istället.
Vätskeviskositeten ändrar tryckfallet genom backventilen RVP 25. Specifikationerna antar mineralolja med viskositet runt 335 SUS, vilket är typiskt för industriell hydraulik. Tjockare vätskor skapar högre tryckfall, vilket minskar systemets effektivitet och genererar mer värme. Tunnare vätskor kanske inte smörjer inre delar tillräckligt, vilket orsakar snabbare slitage. Håll dig till det specificerade viskositetsintervallet på 2,8 till 500 kvadratmillimeter per sekund för bästa resultat.
Kontaminering är en stor fiende för alla hydraulventiler, inklusive backventilen RVP 25. De snäva utrymmena inuti ventilen tål inte smuts eller metallpartiklar. Filtrera alltid din hydraulvätska till minst 20 mikron, och helst 10 mikron eller finare. Installera filtret uppströms backventilen RVP 25 för att fånga upp kontaminering innan den når ventilen. Byt filter regelbundet enligt tillverkarens schema.
Extrema temperaturer påverkar både prestanda och livslängd. Medan backventilen RVP 25 arbetar från negativa 20 till positiva 100 grader Celsius, är det bättre att hålla sig mot mitten av detta område. Mycket kalla temperaturer gör tätningar styva och kan öka öppningstrycket. Mycket varma temperaturer mjukar upp tätningar och påskyndar slitaget. Om ditt system är konstant varmt, överväg att uppgradera till FPM O-ringar eller lägga till en värmeväxlare till din hydraulkrets.
Installationsriktningen påverkar inte backventilen RVP 25 mekaniskt, men det kan ha betydelse för underhållsåtkomst. Montera ventilen där du kan nå monteringsbultarna för framtida service. Om möjligt, orientera den så att eventuella instängda luftbubblor kan komma ut naturligt. Medan ventilen fungerar i vilken position som helst, gör monteringen av den med portar horisontella att luften släpps ut lättare under den första uppstarten.
Systemtryckspikar kan skada alla hydrauliska komponenter, inklusive backventiler. Se till att ditt system har tillräckliga tryckavlastningsventiler dimensionerade för din pumps flödeshastighet. Backventilen RVP 25 är klassad för 350 bar kontinuerligt tryck, men upprepade toppar över denna klass kommer att förkorta dess livslängd. Överväg att installera tryckdämpare eller ackumulatorer om ditt system upplever täta tryckstötar.
Välja rätt backventil RVP 25 för ditt system
Att välja rätt ventilspecifikation kräver att ventilkapaciteten matchas med dina systemkrav. Börja med att identifiera ditt systems maximala drifttryck. Lägg till en säkerhetsmarginal på minst 20 procent för att ta hänsyn till tryckspikar. Om ditt system normalt körs på 280 bar, ger backventilen RVP 25 en tillräcklig marginal på 350 bar. För högre tryck skulle du behöva en annan ventilserie.
Flödeshastighetsberäkning kommer härnäst. Bestäm det maximala flödet genom kretsen där du ska installera backventilen RVP 25. Jämför detta med ventilens flödesklassning, vanligtvis 150 till 550 liter per minut beroende på tillverkare. Glöm inte att kontrollera tryckfallskurvorna. Högre flödeshastigheter orsakar större tryckfall, vilket slösar energi och genererar värme. Om ditt önskade flöde skapar mer än 10 bars tryckfall, överväg en större ventilstorlek eller två parallella ventiler.
Val av öppningstryck beror på din specifika applikation. För de flesta användningar fungerar standardöppningstrycket på 0,5 bar bra. Denna låga inställning minimerar motståndet under normal drift. Du kan dock behöva högre öppningstryck i vissa situationer. Om du försöker hålla en last vertikalt ger högre öppningstryck bättre säkerhet mot avdrift. Om du behöver förhindra något som helst bakflöde, även lätt mottryck, välj ett öppningstryck på 4,5 bar. Kom ihåg att högre öppningstryck också ökar tryckfallet framåt.
Portkonfigurationen måste matcha ditt grenrör eller rörsystem. Back Valve RVP 25 kommer med olika portalternativ inklusive NPT-gängor, SAE O-ringsportar och BSPP-gängor. För montering av grenrör, kontrollera att portavståndet och monteringshålmönstret matchar din grenrörsdesign. De flesta tillverkare tillhandahåller CAD-modeller som du kan importera till din designprogramvara för att verifiera passformen. Ladda ner dessa modeller innan du slutför ditt köp.
Materialkompatibilitet är avgörande för lång ventillivslängd. Standard Back Valve RVP 25 fungerar med mineralbaserade hydrauloljor och fosfatestervätskor. Om du använder vatten-glykolblandningar, syntetiska vätskor eller biologiskt nedbrytbara oljor, kontrollera kompatibiliteten med både ventilhuset och tätningarna. Vissa tillverkare erbjuder speciella tätningsmaterial för ovanliga vätskor. Vid tveksamhet, kontakta tillverkarens tekniska support för vägledning.
Budgetöverväganden påverkar ditt val av varumärke. Om kostnaden är ditt primära problem och din applikation inte är kritisk, erbjuder Huade- eller Hengli-versionerna av Back Valve RVP 25 avsevärda besparingar. För krävande applikationer där tillförlitlighet är av största vikt, motiverar HYDAC- eller Zentgraf-ventiler sin högre kostnad genom bättre konsistens och stöd. Tänk på den totala ägandekostnaden, inklusive potentiell stilleståndstid om en ventil går sönder, inte bara det ursprungliga inköpspriset.
Ledtid och tillgänglighet har betydelse för projektering. HYDAC-ventiler är lätt tillgängliga i Nordamerika och Europa, och skickas ofta inom några dagar. Kinesiska tillverkare kan behöva flera veckor för leverans, särskilt om du behöver anpassning. Planera din beställning i enlighet med detta för att undvika projektförseningar.
Hur backventilen RVP 25 kan jämföras med andra alternativ
Att förstå alternativ hjälper dig att bekräfta att Back Valve RVP 25 är det rätta valet för din applikation. Flera andra ventiltyper ger envägsflödeskontroll, var och en med olika styrkor.
Standard inline backventiler som RV-serien använder samma grundprincip som RVP 25 men ansluts med gängade portar istället för att skruvas fast i ett grenrör. RV-serien fungerar bra för enkla rörsystem, men Back Valve RVP 25 sparar avsevärt utrymme i grenrörskonstruktioner. Du kan paketera flera RVP 25-ventiler i ett kompakt block istället för att dra rör till enskilda RV-ventiler. Detta minskar läckagepunkter och gör systemet mer organiserat. Men om du eftermonterar ett befintligt rörsystem, kan RV-ventiler vara lättare att installera än att göra om för montering av grenrör.
Pilotstyrda backventiler erbjuder en extra kontrollport som gör att du kan öppna ventilen även mot omvänt tryck. Den här funktionen är användbar när du behöver dra in en cylinder som har låsts av en backventil. Back Valve RVP 25 har inte denna pilotfunktion, vilket gör den enklare och billigare. Om du definitivt behöver pilotdrift, vill du ha en annan ventiltyp. Men för grundläggande envägsflödeskontroll är den enklare backventilen RVP 25 mer tillförlitlig eftersom den har färre delar som går sönder.
Backventiler av kultyp från tillverkare som Zentgraf reagerar mycket snabbt eftersom kulan har mindre massa än en konkolv. Denna snabba respons fungerar bra i system med snabba tryckförändringar. Konkonstruktioner som de som används i HYDAC Back Valve RVP 25-enheter tätar dock vanligtvis bättre eftersom konen ger mer kontaktyta med sätet. Kondesignen hanterar även höga tryck mer tillförlitligt under miljontals cykler. Ditt val mellan kula och kon beror på om du behöver snabbare svar eller bättre tätning.
Proportionella ventiler ger variabel flödeskontroll istället för enkel on-off-drift. Dessa är helt annorlunda än backventiler och tjänar ett annat syfte. Blanda inte ihop de två. Proportionella ventiler kostar mycket mer och kräver elektroniska kontroller. Back Valve RVP 25 är en passiv enhet som fungerar automatiskt baserat på tryckskillnad. Denna enkelhet gör den extremt pålitlig och lämplig för grundläggande flödeskontrolluppgifter.
Fjäderbelastade avlastningsventiler liknar backventiler men har en annan funktion. Övertrycksventiler skyddar system från övertryck genom att öppnas när trycket överstiger en inställd gräns. Backventilen RVP 25 arbetar baserat på flödesriktning, inte trycknivå. Många system använder båda typerna av ventiler tillsammans. Backventilen RVP 25 förhindrar återflöde medan avlastningsventiler hanterar tryckspikar.
Framtida trender och teknikintegration
Hydraultekniken fortsätter att utvecklas och backventilen RVP 25 anpassar sig tillsammans med branschen. Vissa tillverkare erbjuder nu backventiler med integrerade sensorer som övervakar flöde, tryck och temperatur. Dessa smarta ventiler ansluter till industriella Internet of Things-nätverk, vilket möjliggör systemövervakning i realtid. Även om sensorintegration inte är vanlig än i RVP 25 specifikt, representerar den vart tekniken är på väg. Förutsägande underhåll blir möjligt när du kan spåra ventilens prestanda på distans.
Materialvetenskapliga förbättringar gör att hydrauliska komponenter håller längre i tuffa miljöer. Nya tätningsmaterial motstår högre temperaturer och aggressiva vätskor bättre än traditionellt gummi. Ytbehandlingar på ventilhus ger bättre korrosionsbeständighet utan att kosta mycket. När dessa teknologier mognar kan vi förvänta oss att backventil RVP 25-enheter kommer att hantera allt mer krävande applikationer.
Miniatyrisering är en annan trend som påverkar hydrauliska ventiler. När mobil utrustning blir mer kompakt, finns det tryck för att krympa hydrauliska komponenter med bibehållen prestanda. Den grenrörsmonterade designen av Back Valve RVP 25 tillgodoser redan detta behov bättre än traditionella inline-ventiler. Framtida versioner kan packa ännu mer funktionalitet i mindre paket genom avancerad tillverkningsteknik som additiv tillverkning.
Slutliga tankar om backventilen RVP 25
Back Valve RVP 25 representerar en mogen, pålitlig lösning för envägsflödeskontroll i medeltryckshydrauliksystem. Dess enkla design ger konsekvent prestanda över ett brett spektrum av applikationer, från entreprenadutrustning till automatiserad tillverkning. Ventilens förmåga att hantera upp till 350 bar tryck och 550 liter per minut flöde gör den lämplig för krävande industriell användning.
Att välja mellan tillverkare handlar om att balansera kostnaden mot kvalitetskraven. HYDAC erbjuder premiumprestanda och bredast tillgänglighet. Zentgraf ger europeisk ingenjörskonst med bra anpassning. Huade och Hengli levererar funktionell prestanda till budgetpriser. Alla dessa alternativ ger dig flexibilitet att anpassa ventilvalet till projektets krav.
Korrekt installation och underhåll säkerställer lång livslängd. Montera backventilen RVP 25 på en plan, ren grenrörsyta med korrekt åtdragna bultar. Håll hydraulvätskan ren och inom det specificerade temperaturintervallet. Kontrollera öppningstrycket med jämna mellanrum och byt ut O-ringar under större serviceintervaller.
För detaljerade specifikationer och CAD-modeller, besök tillverkarens webbplatser som HYDAC:s officiella webbplats eller tekniska plattformar som DirectIndustry. Om du är redo att köpa erbjuder leverantörer som ValinOnline, Motion Industries och Made-in-China olika prisalternativ. Oavsett om du designar ett nytt system eller byter ut en sliten ventil, ger Back Valve RVP 25 beprövad prestanda som du kan lita på.
